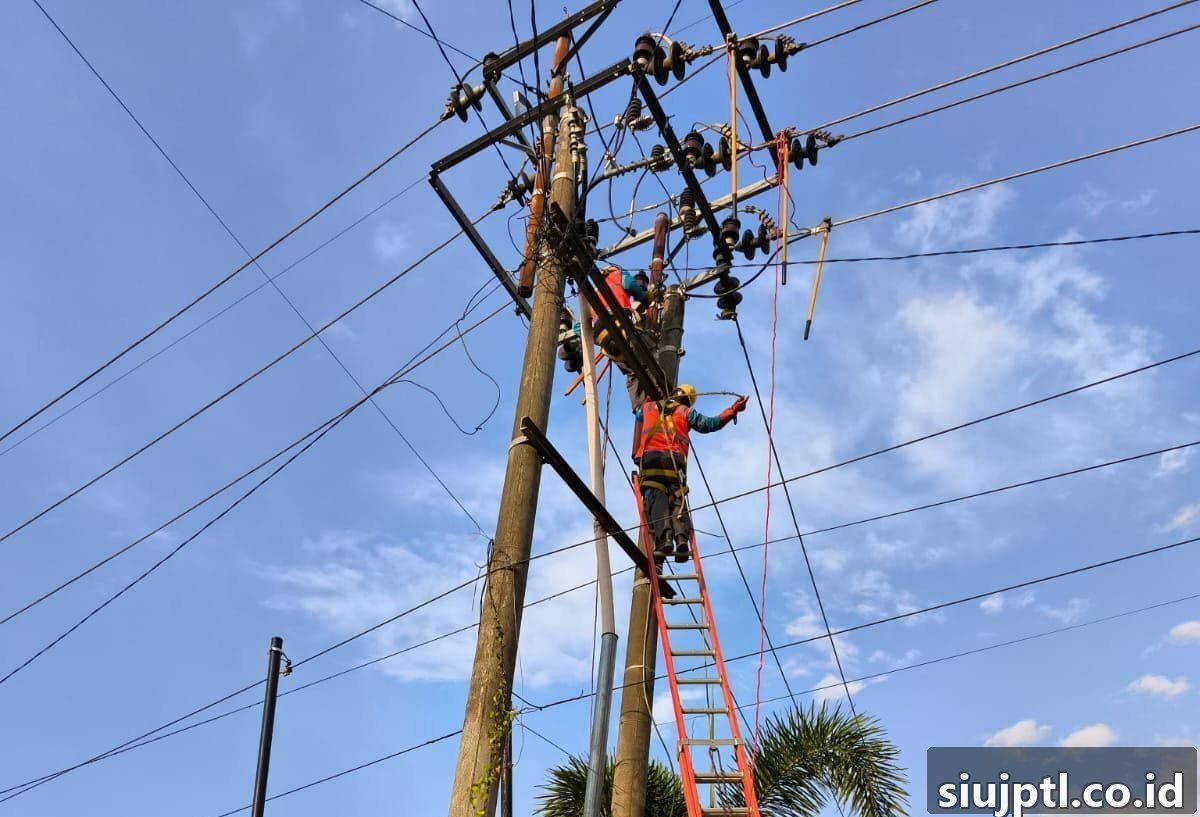

Pernahkah Anda memperhatikan deretan tiang listrik tinggi di sepanjang jalan raya atau di pinggir kota, dengan kawat-kawat telanjang yang membentang dari satu tiang ke tiang lainnya? Itulah yang disebut dengan saluran udara tegangan menengah, atau lebih dikenal dengan singkatan SUTM. Jaringan ini adalah tulang punggung distribusi listrik yang menghubungkan gardu induk ke gardu distribusi, sebelum akhirnya listrik dialirkan ke rumah-rumah dan industri. Tanpa SUTM, listrik yang dihasilkan pembangkit tidak akan sampai ke konsumen.
Saluran udara tegangan menengah adalah jaringan distribusi primer yang menggunakan penghantar telanjang yang direntangkan di udara serta ditopang oleh isolator pada tiang besi atau beton. SUTM berfungsi sebagai konstruksi paling ekonomis untuk penyaluran tenaga listrik pada daya yang sama, menjadikannya pilihan utama untuk mendistribusikan listrik ke area yang luas. Di Indonesia, tegangan operasi yang umum digunakan pada SUTM adalah 20 kV antar fasa, meskipun rentang tegangan menengah secara umum berkisar antara 1 kV hingga 35 kV.
Artikel ini akan membahas secara mendalam tentang saluran udara tegangan menengah—mulai dari pengertian, fungsi, komponen utama, standar teknis yang berlaku, hingga perbedaan SUTM dengan jenis saluran lainnya dalam sistem kelistrikan nasional.
Baca Juga: 5 Tips Sukses Kelola SUTR: Panduan Jaringan Tegangan Rendah
Apa Itu Saluran Udara Tegangan Menengah (SUTM)?
Saluran udara tegangan menengah (SUTM) adalah jaringan distribusi tenaga listrik yang menghubungkan Gardu Induk (GI) atau Gardu Hubung (GH) menuju pusat-pusat beban—seperti gardu distribusi atau langsung ke pelanggan industri—dengan tegangan operasi menengah. SUTM merupakan bagian dari sistem distribusi primer, yaitu jaringan yang terletak sebelum gardu distribusi dan berfungsi menyalurkan tenaga listrik dari sumber utama ke titik-titik distribusi.
Ciri khas utama SUTM adalah penggunaan penghantar telanjang (tanpa isolasi) yang ditopang oleh isolator pada tiang penyangga. Meskipun demikian, dalam perkembangannya, SUTM juga dapat menggunakan penghantar berisolasi setengah (half-insulated) seperti AAAC-S untuk mengurangi risiko gangguan akibat sentuhan pohon atau faktor eksternal lainnya.
Di Indonesia, tegangan operasi SUTM yang paling dominan adalah 20 kV. Tegangan 6 kV dan 30 kV mulai banyak ditinggalkan dan lebih condong menggunakan 20 kV sebagai standar. Pilihan tegangan 20 kV ini didasarkan pada pertimbangan efisiensi biaya dan jarak jangkauan yang optimal.
Baca Juga: Gardu Induk GIS vs AIS: Perbandingan Teknologi Gardu Induk
Fungsi SUTM dalam Sistem Distribusi Listrik
Saluran udara tegangan menengah memiliki peran yang sangat krusial dalam sistem kelistrikan nasional. Fungsi utamanya adalah menyalurkan tenaga listrik dari gardu induk atau gardu hubung ke gardu distribusi, yang kemudian akan diturunkan tegangannya menjadi tegangan rendah (220/380 V) untuk konsumen rumah tangga.
SUTM berfungsi sebagai feeder atau penyulang—jalur utama yang membawa listrik dari sumber ke area pelayanan. Jaringan ini mencakup area yang luas dengan biaya yang relatif murah, menjadikannya pilihan utama untuk distribusi listrik di perkotaan maupun perdesaan. Di Indonesia, PLN sering membangun SUTM dengan konstruksi double circuit (dua sirkuit dalam satu lintasan) untuk mengoptimalkan kapasitas penyaluran.
Selain fungsi distribusi utama, SUTM juga berfungsi sebagai jaringan tulang punggung yang menghubungkan berbagai komponen sistem kelistrikan—mulai dari pembangkit, gardu induk, hingga konsumen akhir. Kualitas dan keandalan SUTM sangat menentukan kontinuitas pasokan listrik ke jutaan pelanggan.
Baca Juga: Kurva Kapabilitas Generator: Panduan Membaca P-Q Diagram untuk Operasi Aman
Komponen Utama Saluran Udara Tegangan Menengah
Sebuah saluran udara tegangan menengah tersusun dari beberapa komponen utama yang saling bekerja sama untuk memastikan penyaluran listrik berjalan aman dan andal. Berikut adalah komponen-komponen utamanya:
1. Tiang Penyangga
Tiang penyangga berfungsi sebagai struktur penopang utama seluruh jaringan. Tiang SUTM umumnya terbuat dari beton atau besi dengan ketinggian berkisar antara 11 meter hingga 15 meter. Kekuatan tiang bervariasi mulai dari 200 daN hingga 1.200 daN, dengan pemilihan kekuatan didasarkan pada jumlah fasa, luas penampang penghantar, jarak gawang, fungsi tiang (sudut, ujung, awal, akhir), serta faktor beban angin.
Standar konstruksi yang digunakan di Indonesia mengacu pada standarisasi PLN Tahun 1998, yang mencakup spesifikasi teknis seperti tiang besi 11 meter dengan kekuatan 156 daN.
2. Travers atau Cross Arm (Palang)
Travers atau cross arm adalah palang yang dipasang pada tiang untuk menjadi dudukan aksesoris jaringan, termasuk isolator dan penghantar. Travers terbuat dari baja galvanis dengan ukuran UNP 10, 12, dan 15. Panjang travers bervariasi—untuk sudut jaringan di atas 30 derajat digunakan ukuran 180 cm, sedangkan untuk sudut di bawah 30 derajat digunakan ukuran 240 cm.
3. Isolator
Isolator berfungsi sebagai isolasi listrik antara penghantar bertegangan dengan bagian yang tidak bertegangan (tiang dan tanah), sekaligus sebagai penyangga mekanis yang menahan gaya berat hantaran dan tegangan tarik. Isolator SUTM umumnya terbuat dari bahan porselin atau gelas.
Jenis isolator yang digunakan pada SUTM dibedakan berdasarkan fungsinya: - Isolator Tumpu (Pin/Post Isolator) — digunakan pada tiang tengah untuk menahan penghantar agar tetap pada posisinya. - Isolator Tarik (Umbrella atau Long Rod) — digunakan pada tiang sudut atau tiang ujung untuk menahan tegangan tarik dari penghantar.
4. Penghantar (Konduktor)
Penghantar adalah komponen yang mengalirkan arus listrik. Jenis penghantar yang umum digunakan pada SUTM antara lain:
- AAAC (All Alluminium Alloy Conductor) — penghantar dari aluminium campuran, yang paling umum digunakan.
- A2C (All Alluminium Conductor) — penghantar dari aluminium murni.
- ACSR (Alluminium Conductor Steel Reinforced) — penghantar dengan dua jenis logam: aluminium dan baja sebagai penguat.
- AAAC-S — penghantar aluminium berisolasi setengah dengan material XLPE untuk mengurangi risiko gangguan.
Ukuran penampang standar yang digunakan PLN adalah 35, 50, 70, 120, 150, 187.5, 240, dan 300 mm². Penelitian menunjukkan bahwa pemilihan jenis penghantar dan susunan fasa sangat berpengaruh terhadap jatuh tegangan pada jaringan.
5. Grounding (Pentanahan)
Sistem pentanahan berfungsi sebagai jalur pengaman jika terjadi lonjakan tegangan atau sambaran petir. Penghantar pentanahan menggunakan kawat tembaga tak berisolasi minimal ukuran 35 mm² dengan elektroda batang minimal 3 meter. Pada pemasangan satu tiang yang digunakan bersama untuk SUTM dan SUTR (underbuilt), pada setiap 3 tiang harus dipasang penghantar pembumian yang dihubungkan dengan penghantar netral.
Baca Juga: Coal Bunker PLTU: Fungsi, Desain, dan Tantangan Operasional
Standar Teknis dan Jarak Aman SUTM
Pembangunan dan pemeliharaan saluran udara tegangan menengah harus memenuhi berbagai standar teknis untuk menjamin keselamatan ketenagalistrikan. Beberapa ketentuan penting yang perlu diketahui antara lain:
| Parameter | Ketentuan |
|---|---|
| Jarak aman terhadap bumi | Minimum 5 cm + 2/3 × kV sistem |
| Jarak antar penghantar (20 kV) | Minimal 60 cm |
| Lendutan minimum terhadap tanah | 6 meter (menurut PUIL 2000: 5 meter) |
| Jarak persilangan dengan telekomunikasi | 1 meter (telanjang/berisolasi) |
| Kedalaman tanam tiang | 1/6 × tinggi tiang |
| Arrester | Type 5KA (tiang tengah), 10KA (tiang akhir) |
Standar acuan utama yang digunakan adalah PUIL (Persyaratan Umum Instalasi Listrik) yang merupakan dokumen SNI, serta SPLN (Standar Perusahaan Listrik Negara). SPLN No. 43-5-6 Tahun 1998 mengatur spesifikasi penghantar berisolasi setengah, sementara ketentuan tentang ruang bebas dan jarak bebas minimum diatur dalam Permen ESDM Nomor 2 Tahun 2019.
Baca Juga: Apa Fungsi Silica Gel pada Trafo?
Perbedaan SUTM dengan SUTR dan SUTT
Dalam sistem kelistrikan, terdapat tiga jenis saluran udara berdasarkan tingkat tegangannya. Memahami perbedaan ini penting untuk mengetahui fungsi masing-masing dalam jaringan distribusi:
| Jenis Saluran | Tegangan | Fungsi Utama |
|---|---|---|
| SUTR (Saluran Udara Tegangan Rendah) | di bawah 1 kV | Menyalurkan listrik dari gardu distribusi ke konsumen (rumah tangga) |
| SUTM (Saluran Udara Tegangan Menengah) | 1 kV – 35 kV (umumnya 20 kV) | Menghubungkan gardu induk ke gardu distribusi (distribusi primer) |
| SUTT (Saluran Udara Tegangan Tinggi) | di atas 35 kV – 245 kV | Transmisi jarak jauh antar wilayah atau antar pulau |
SUTM berada di posisi tengah—menjembatani transmisi tegangan tinggi dari SUTT dengan distribusi tegangan rendah ke konsumen melalui SUTR. SUTM memiliki jangkauan yang lebih luas dibanding SUTR dengan biaya yang lebih murah dibanding SUTT. Di Indonesia, SUTM 20 kV adalah tulang punggung distribusi listrik di perkotaan maupun perdesaan, sementara SUTR mendistribusikan listrik ke konsumen akhir dengan tegangan 220/380 V.
Baca Juga: IUPTLS Izin Usaha Penyediaan Tenaga Listrik untuk Pribadi
SUTM dan Perizinan Usaha Ketenagalistrikan
Pembangunan, pemasangan, dan pemeliharaan saluran udara tegangan menengah tidak dapat dilakukan secara sembarangan. Perusahaan yang bergerak di bidang jasa penunjang tenaga listrik—termasuk yang menangani jaringan distribusi tegangan menengah—wajib memiliki IUJPTL (Izin Usaha Jasa Penunjang Tenaga Listrik).
IUJPTL untuk jaringan distribusi tegangan menengah mencakup pekerjaan seperti pembangunan, pemasangan, atau pemeliharaan jaringan distribusi listrik dengan tegangan 6 kV hingga 20 kV—yang kita kenal sebagai SUTM. Izin ini memastikan bahwa pekerjaan yang dilakukan pada SUTM memenuhi standar keselamatan ketenagalistrikan dan dilakukan oleh tenaga kerja yang kompeten.
Bagi perusahaan yang ingin bergerak di bidang ini, memahami regulasi dan memiliki perizinan yang lengkap adalah keharusan. Untuk pendampingan dalam pengurusan izin usaha jasa penunjang tenaga listrik, konsultasikan kebutuhan Anda dengan siujptl.co.id.
Baca Juga: Benarkah Capacity Factor Adalah 80%? Berapa Standar Idealnya
Kesimpulan
Saluran udara tegangan menengah (SUTM) adalah komponen vital dalam sistem distribusi listrik di Indonesia. Dengan tegangan operasi 20 kV, SUTM menghubungkan gardu induk ke gardu distribusi, menjadi tulang punggung penyaluran listrik ke jutaan pelanggan. Konstruksinya yang menggunakan penghantar telanjang dengan tiang penyangga dan isolator menjadikannya pilihan paling ekonomis untuk distribusi daya listrik dalam skala luas.
Pemahaman tentang SUTM—mulai dari definisi, fungsi, komponen, hingga standar teknis dan perizinan—sangat penting bagi para profesional di bidang ketenagalistrikan, baik sebagai teknisi, perencana, maupun pengusaha jasa penunjang tenaga listrik. Dengan memahami SUTM secara mendalam, kita dapat memastikan pembangunan dan pemeliharaan jaringan listrik berjalan dengan aman, andal, dan sesuai regulasi.
Baca Juga: SVC Itu Apa? Pengertian, Fungsi, dan Perannya dalam Sistem Tenaga Listrik
Pertanyaan yang Sering Diajukan (FAQ)
Apa kepanjangan dari SUTM?
SUTM adalah singkatan dari Saluran Udara Tegangan Menengah. SUTM merupakan jaringan distribusi tenaga listrik yang menggunakan penghantar telanjang yang direntangkan di udara dengan tegangan operasi menengah—di Indonesia umumnya 20 kV.
Berapa tegangan operasi SUTM di Indonesia?
Di Indonesia, tegangan operasi SUTM yang paling umum digunakan adalah 20 kV antar fasa. Meskipun secara internasional tegangan menengah berkisar antara 1 kV hingga 35 kV, di Indonesia tegangan 6 kV dan 30 kV mulai banyak ditinggalkan dan lebih condong menggunakan 20 kV.
Apa perbedaan utama antara SUTM dan SUTR?
Perbedaan utama terletak pada tingkat tegangan dan fungsinya. SUTM (Saluran Udara Tegangan Menengah) bertegangan 1–35 kV (umumnya 20 kV) dan berfungsi sebagai jaringan distribusi primer yang menghubungkan gardu induk ke gardu distribusi. SUTR (Saluran Udara Tegangan Rendah) bertegangan di bawah 1 kV (umumnya 220/380 V) dan berfungsi mendistribusikan listrik dari gardu distribusi langsung ke konsumen rumah tangga.
Apa saja komponen utama SUTM?
Komponen utama SUTM meliputi tiang penyangga (beton/besi, tinggi 11-15 meter), travers atau cross arm (palang baja galvanis), isolator (porselin/gelas, jenis tumpu atau tarik), penghantar (AAAC, ACSR, atau AAAC-S), dan sistem grounding (pentanahan).
Baca Juga: Governor Turbine: Fungsi, Jenis, dan Perannya di Pembangkit
Sumber & referensi
- PUIL (Persyaratan Umum Instalasi Listrik) 2000 & 2011 — SNI 0225:2011/Amd 1:2013
- SPLN (Standar Perusahaan Listrik Negara) No. 43-5-6 Tahun 1998
- SPLN No. 3 Tahun 1978 tentang Jaringan Tegangan Rendah
- Permen ESDM Nomor 2 Tahun 2019 tentang Ruang Bebas dan Jarak Bebas Minimum pada SUTT
- Buku 4 & 5 Standar Konstruksi Gardu Distribusi dan Gardu Hubung Tenaga Listrik — PT. PLN (Persero), 2010
- Konstruksi Saluran Udara Tegangan Menengah — TNeutron
- Jaringan Tegangan Menengah SUTM Syarat dan Ketentuannya — Riauintek
