Bus Differential Protection

Bus Differential Protection adalah skema proteksi utama yang melindungi busbar di gardu induk dan pembangkit listrik. Ia bekerja dengan membandingkan arus masuk dan keluar busbar untuk mendeteksi gangguan hubung singkat internal dengan sangat cepat dan selektif.

Pengertian, Prinsip Kerja, dan Pentingnya

Bus Differential Protection (Proteksi Diferensial Bus) adalah sistem proteksi yang dirancang khusus untuk melindungi busbar, yaitu titik penghubung (node) utama di gardu induk (GIS/AIS) atau pembangkit listrik tempat beberapa sirkuit (incoming dan outgoing) bertemu. Fungsinya adalah mendeteksi dan mengisolasi dengan sangat cepat gangguan hubung singkat (seperti fase ke tanah atau fase ke fase) yang terjadi di dalam zona busbar itu sendiri. Tanpa proteksi ini, gangguan pada busbar dapat menyebabkan kerusakan peralatan yang parah, kebakaran, dan pemadaman listrik yang luas karena busbar merupakan jantung dari sistem distribusi daya.

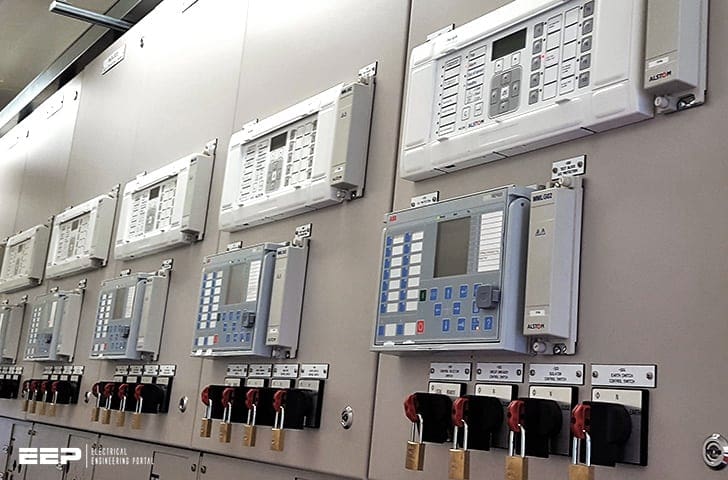

Close-up relay diferensial digital dengan tampilan LCD dan tombol di panel kontrol

Prinsip kerjanya didasarkan pada Hukum Kirchhoff Pertama, yang menyatakan bahwa jumlah arus yang masuk ke suatu titik harus sama dengan jumlah arus yang keluar. Proteksi ini menggunakan sejumlah Current Transformer (CT) yang dipasang di semua sirkuit yang terhubung ke busbar. Arus sekunder dari semua CT ini dihubungkan ke relay diferensial. Dalam kondisi normal atau saat gangguan terjadi di luar busbar (gangguan eksternal), jumlah vektor arus yang masuk dan keluar adalah nol. Namun, jika terjadi gangguan di dalam busbar, keseimbangan ini terganggu karena adanya arus gangguan yang mengalir ke titik gangguan. Relay akan mendeteksi ketidakseimbangan (diferensial) ini dan segera memberikan perintah trip untuk memutus semua pemutus daya (circuit breaker) yang terhubung ke busbar, sehingga mengisolasi gangguan.

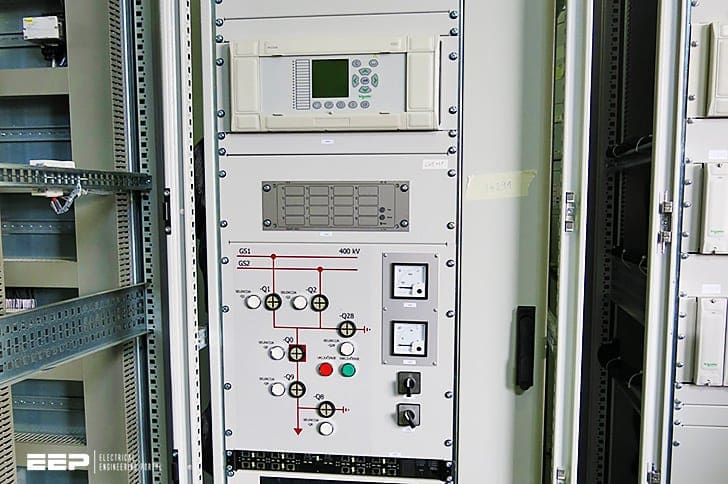

Pandangan luas gardu induk dengan busbar dan trafo arus untuk proteksi diferensial

Pentingnya proteksi diferensial bus sangat krusial karena busbar merupakan komponen kritis dengan kapasitas arus tinggi. Kegagalan melindunginya dapat menyebabkan kaskading failure yang melumpuhkan stasiun secara keseluruhan dan mengancam stabilitas sistem tenaga listrik secara regional. Oleh karena itu, proteksi ini menjadi garis pertahanan pertama yang harus memiliki keandalan (reliability) dan kecepatan (high speed) yang sangat tinggi, biasanya bekerja dalam waktu 1-2 siklus (20-40 ms).

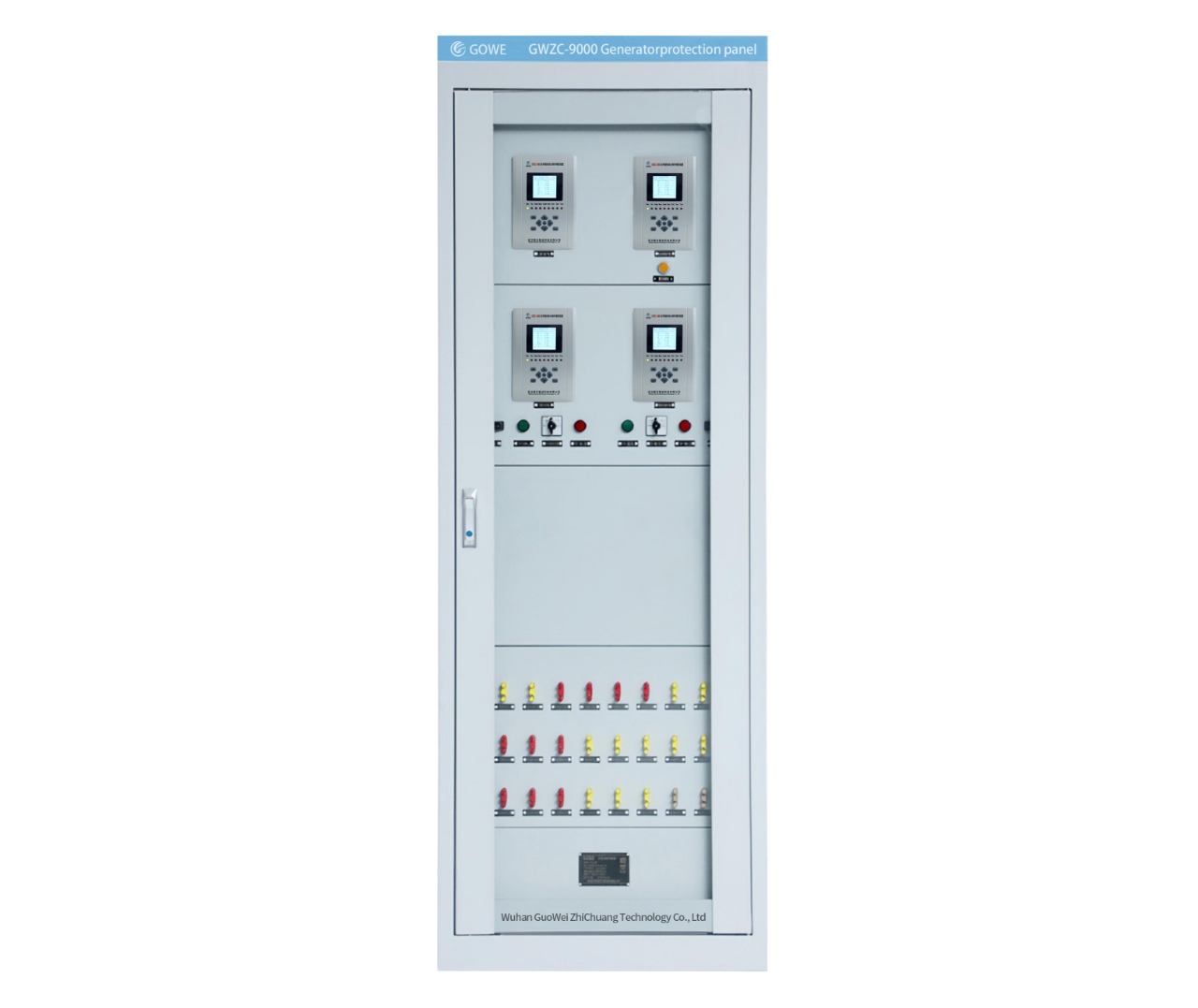

Diagram skematik satu garis sistem proteksi diferensial busbar berwarna

Implementasi, Tantangan, dan Konfigurasi

Implementasi Bus Differential Protection memerlukan pertimbangan teknis yang matang. Tantangan utamanya adalah memastikan keseragaman (matching) karakteristik dari semua Current Transformer (CT) yang digunakan. Ketidakcocokan rasio, saturasi CT selama gangguan eksternal, atau kesalahan dalam koneksi dapat menyebabkan arus diferensial palsu (false differential) yang memicu trip yang tidak diinginkan. Untuk mengatasi ini, relay modern menggunakan logika restrain (penghambat) atau bias, di mana sensitivitas trip disesuaikan berdasarkan besarnya arus restrain (arus yang mengalir). Selain itu, skema dengan CT berjenis High-Impedance Differential sering digunakan karena ketahanannya yang baik terhadap saturasi CT.

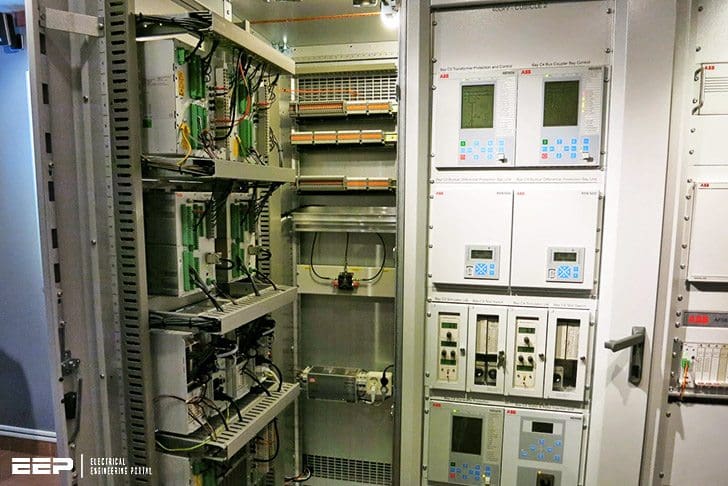

Trafo arus (CT) terpasang pada konduktor busbar di substasiun listrik

Konfigurasi proteksi harus disesuaikan dengan topologi busbar. Untuk busbar dengan konfigurasi sederhana (seperti single bus), satu zona proteksi sudah cukup. Namun, untuk busbar yang kompleks seperti busbar ganda (double bus) atau busbar dengan pemisah (breaker-and-a-half), skema proteksi harus dapat beradaptasi dengan perubahan konfigurasi operasional (misalnya, pemindahan sirkuit dari satu bus ke bus lainnya) tanpa kehilangan proteksi. Sistem proteksi digital modern sering dilengkapi dengan logika selektif berbasis posisi pemisah (disconnector switch) untuk secara otomatis mengalihkan zona proteksi.

Dalam konteks sistem ketenagalistrikan Indonesia, penerapan proteksi diferensial bus adalah standar untuk gardu induk 150 kV ke atas milik PLN dan pembangkit listrik besar. Standar ini sejalan dengan upaya meningkatkan keandalan sistem transmisi dan mencegah blackout. Pemeliharaan dan pengujian rutin terhadap sistem ini, termasuk tes rasio dan polaritas CT serta simulasi gangguan, merupakan kegiatan wajib untuk memastikan kesiapan operasinya setiap saat.
