Station Service Transformer (SST)

Station Service Transformer (SST) adalah trafo daya khusus yang menyediakan daya listrik untuk peralatan bantu (auxiliary) di dalam pembangkit listrik atau gardu induk. Fungsinya adalah mencatu sistem kontrol, penerangan, pompa, pemanas, dan peralatan penting lainnya yang mendukung operasi utama.

Pengertian dan Fungsi Utama

Station Service Transformer (SST), sering disebut juga sebagai Auxiliary Transformer atau Trafo Servis Gardu, adalah komponen kritis dalam sistem tenaga listrik yang berfungsi untuk menyalurkan daya listrik dari sumber utama (busbar) ke sistem kelistrikan internal (auxiliary power system) di suatu fasilitas pembangkit listrik (PLTU, PLTGU, PLTA) atau gardu induk (GI). Daya ini digunakan untuk mengoperasikan seluruh peralatan bantu yang mendukung proses pembangkitan, transmisi, dan distribusi.

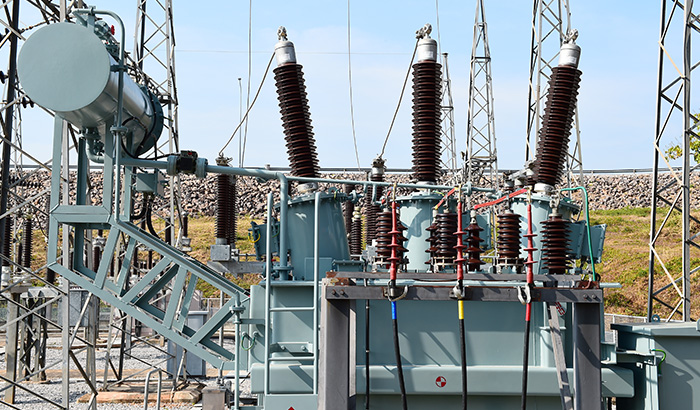

Station Service Transformer (SST) berukuran sedang di dalam gardu listrik, terhubung kabel.

Fungsi utama SST adalah memastikan ketersediaan daya untuk peralatan pendukung yang vital, seperti sistem kontrol dan proteksi (SCADA, relay), sistem pendingin (kipas, pompa sirkulasi), penerangan, sistem komunikasi, alat ukur, pemanas untuk peralatan (space heater), dan sistem udara bertekanan (air compressor). Tanpa SST, pembangkit atau gardu induk tidak dapat beroperasi karena sistem kontrol dan proteksinya tidak akan mendapat catu daya.

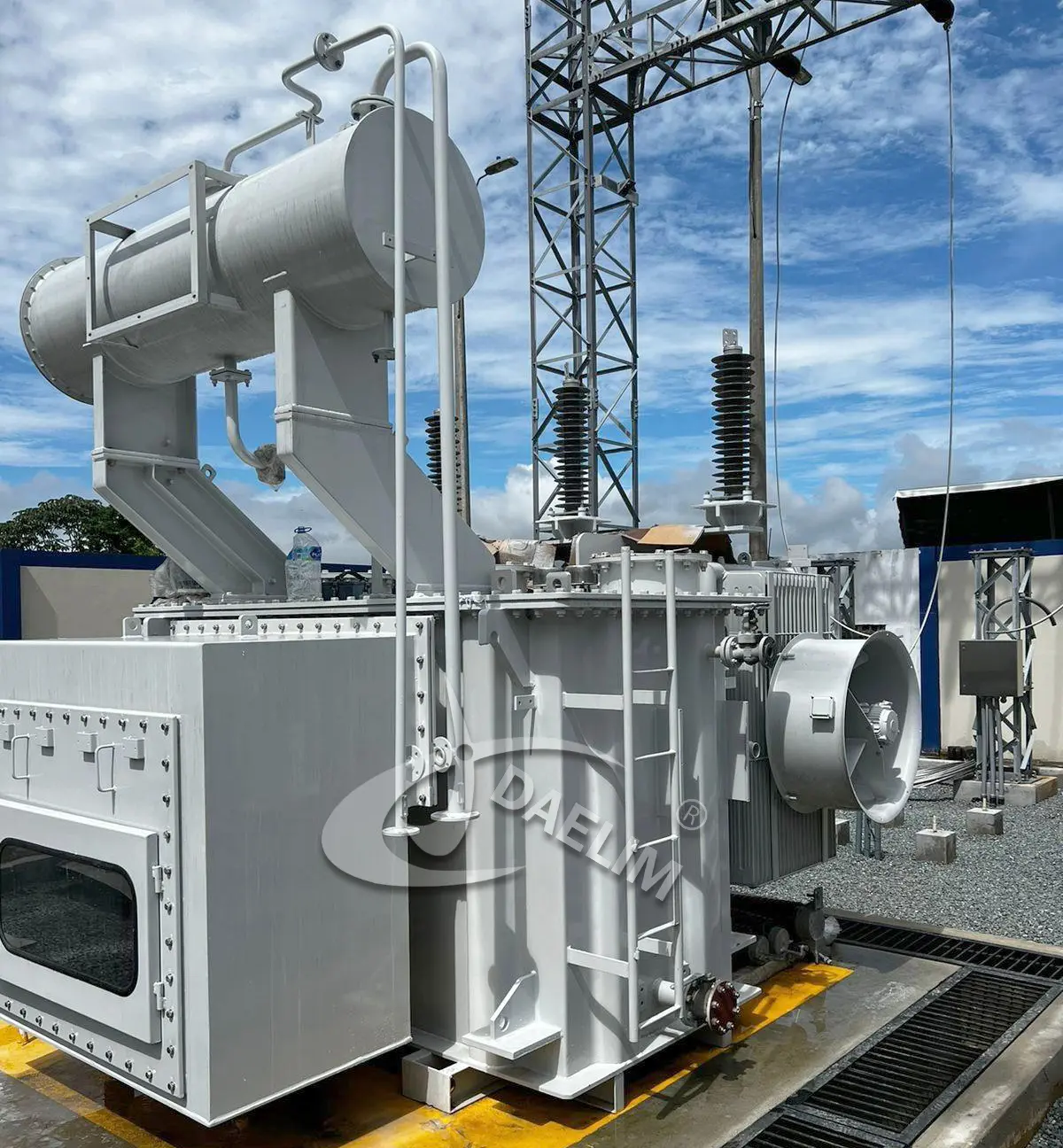

Close-up terminal dan bushing transformator servis stasiun dengan isolator keramik.

Kapasitas SST umumnya jauh lebih kecil dibandingkan trafo daya utama (power transformer). Tegangan primernya disadap dari busbar tegangan tinggi/tinggi sekali (misalnya 150 kV atau 20 kV), sementara tegangan sekundernya diturunkan ke level tegangan menengah atau rendah (seperti 6 kV, 3 kV, atau 400/230 Volt) yang sesuai dengan kebutuhan peralatan bantu. Desainnya harus sangat andal karena kegagalannya dapat menyebabkan pemadaman total (blackout) pada unit pembangkit atau gangguan operasi gardu induk.

Diagram satu garis instalasi SST dalam sistem tenaga pembangkit listrik.

Sumber:

Badan Standardisasi Nasional - PUIL 2020

Pentingnya SST dalam Keandalan dan Proteksi Sistem

Dalam konteks keandalan sistem, SST sering dilengkapi dengan sumber daya cadangan (redundancy) untuk mencegah kegagalan total. Konfigurasi umum melibatkan dua unit SST yang disuplai dari sumber berbeda atau satu SST dengan sumber cadangan dari generator diesel darurat (Emergency Diesel Generator/EDG). Hal ini memastikan bahwa daya untuk sistem esensial tetap tersedia bahkan saat terjadi gangguan pada sumber utama.

Pemandangan luas gardu distribusi dengan beberapa transformator termasuk SST.

Dari sisi proteksi, SST dilindungi oleh relai diferensial, relai arus lebih, dan relai tanah (ground fault) untuk mendeteksi gangguan internal seperti hubung singkat antar belitan atau kebocoran ke tanah. Gangguan pada SST harus diisolasi dengan cepat untuk mencegah kerusakan yang lebih luas dan mempertahankan ketersediaan daya untuk sistem kontrol, yang justru diperlukan untuk mengkoordinasikan pemadaman dan pemulihan sistem.

Pemilihan lokasi pemasangan dan sistem pentanahan SST juga sangat penting untuk keselamatan dan stabilitas. SST biasanya ditempatkan dekat dengan beban bantu untuk meminimalkan rugi-rugi. Titik netral pada sisi tegangan rendahnya sering ditanahkan (solidly grounded atau resistance grounded) untuk membatasi tegangan lebih dan memudahkan deteksi gangguan tanah, sekaligus menyediakan jalur balik arus untuk proteksi.
