Reactive Power Compensation

Reactive Power Compensation adalah teknik untuk mengatur daya reaktif (VAR) dalam sistem kelistrikan guna meningkatkan stabilitas tegangan, efisiensi transmisi, dan kualitas daya. Kompensasi ini penting untuk mengurangi rugi-rugi daya dan menjaga tegangan dalam batas aman.

Pengertian, Prinsip Dasar, dan Pentingnya

Reactive Power Compensation (Kompensasi Daya Reaktif) adalah upaya untuk mengatur dan mengontrol aliran daya reaktif (VAR) dalam sistem tenaga listrik. Daya reaktif diperlukan untuk membangkitkan medan magnet pada peralatan induktif seperti motor, transformator, dan kabel transmisi, namun tidak melakukan kerja nyata (active power). Tanpa kompensasi, aliran daya reaktif yang berlebihan dapat menyebabkan penurunan tegangan (voltage drop), meningkatnya rugi-rugi daya (I²R losses), dan mengurangi kapasitas pembangkitan serta penyaluran daya aktif.

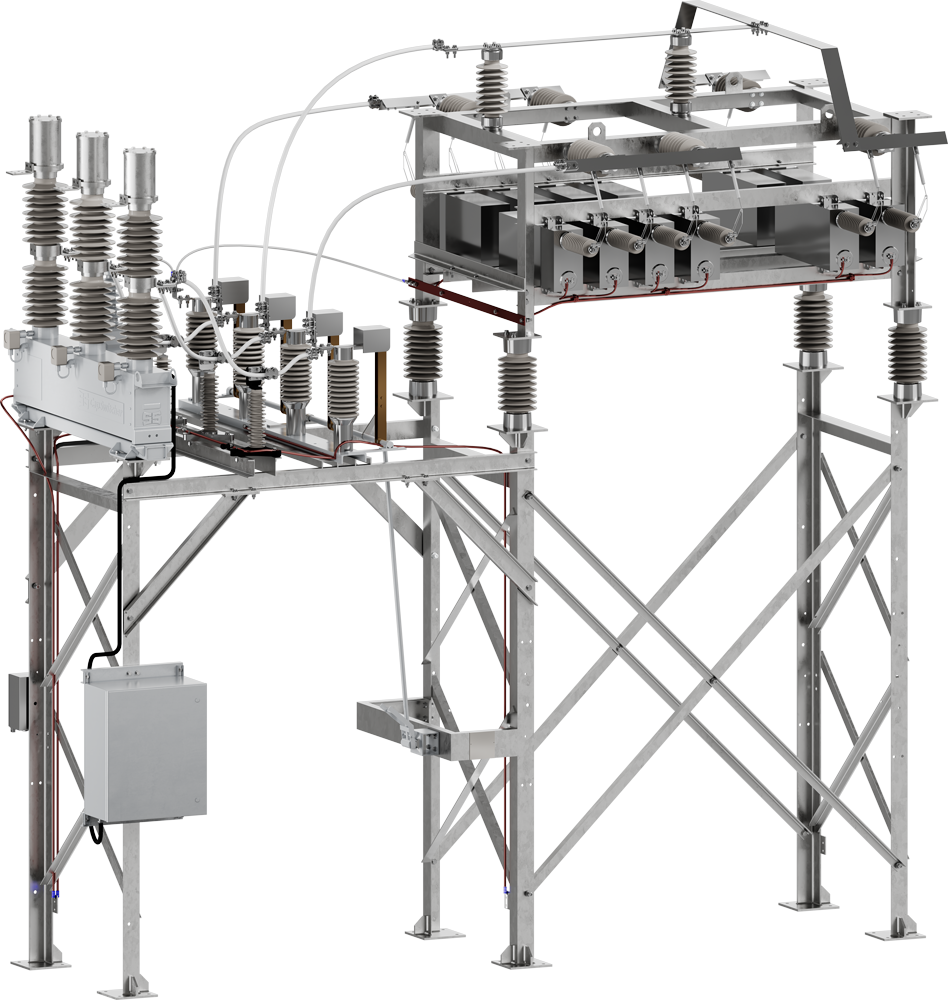

Bank kapasitor kompensasi daya reaktif di gardu induk listrik

Prinsip dasarnya adalah dengan menyediakan sumber atau penyerap daya reaktif di lokasi yang dekat dengan beban untuk menyeimbangkan kebutuhan reaktif lokal. Kompensasi dapat dilakukan dengan menambah daya reaktif kapasitif (leading) untuk menetralisir efek induktif (lagging) dari beban, atau sebaliknya. Tujuannya adalah mencapai faktor daya (power factor) yang mendekati 1 (unity), yang menandakan efisiensi sistem yang optimal.

Close-up panel kontrol dan saklar untuk kapasitor kompensasi

Pentingnya kompensasi ini terlihat dalam peningkatan stabilitas dan keandalan sistem. Dengan mengontrol daya reaktif, fluktuasi tegangan dapat diminimalisir, sehingga mencegah gangguan dan pemadaman. Selain itu, kompensasi yang efektif memungkinkan jaringan transmisi dan distribusi mengalirkan lebih banyak daya aktif tanpa perlu penambahan infrastruktur fisik, yang disebut sebagai peningkatan kapasitas tersembunyi (hidden capacity).

Diagram teknis sistem kompensasi daya reaktif pada jaringan listrik

Sumber:

Metode dan Peralatan Kompensasi dalam Sistem Tenaga Listrik

Berbagai metode dan peralatan digunakan untuk melakukan kompensasi daya reaktif, yang dapat dikategorikan sebagai kompensasi statis dan dinamis. Peralatan kompensasi statis yang umum digunakan adalah kapasitor bank dan reaktor shunt. Kapasitor bank menghasilkan daya reaktif kapasitif untuk mengkompensasi beban induktif, biasanya dipasang di sisi gardu distribusi atau di dekat beban industri besar. Sebaliknya, reaktor shunt menyerap daya reaktif kapasitif berlebih, yang sering ditemui pada jaringan transmisi jarak jauh atau kabel bawah tanah pada kondisi beban ringan.

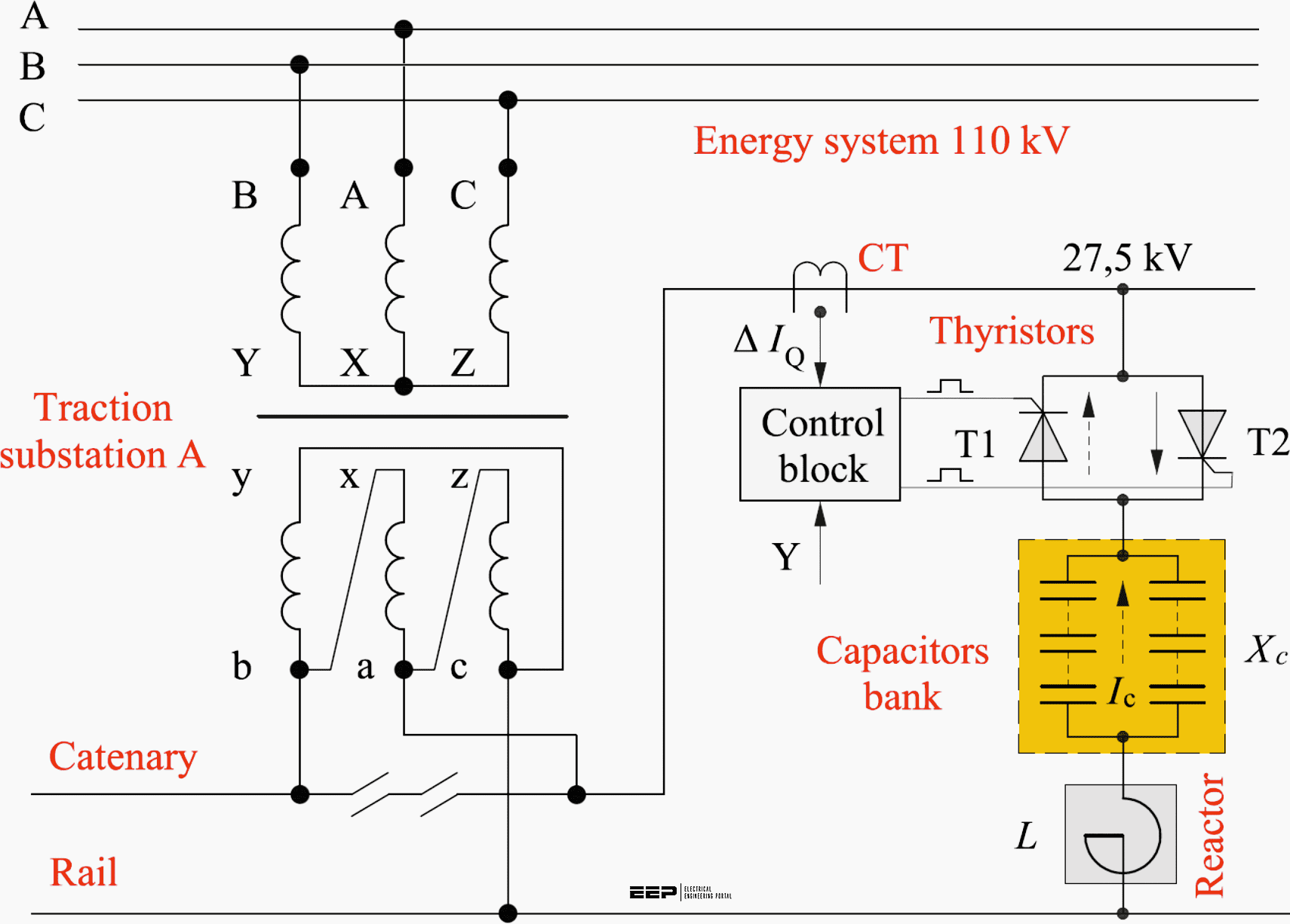

Ruang panel listrik dengan filter harmonik dan perangkat kompensasi

Untuk kompensasi yang lebih cepat dan dinamis guna menanggapi fluktuasi beban yang cepat, digunakan peralatan seperti Static VAR Compensator (SVC) dan Static Synchronous Compensator (STATCOM). SVC menggabungkan thyristor-controlled reactor (TCR) dan kapasitor tetap/thiyristor-switched untuk menyediakan atau menyerap daya reaktif secara halus dan cepat. STATCOM, yang merupakan generasi lebih maju, menggunakan Voltage Source Converter (VSC) untuk menghasilkan gelombang arus reaktif yang diinginkan, dengan respons lebih cepat dan performa lebih baik pada kondisi tegangan rendah.

Penerapannya dalam sistem tenaga listrik sangat luas. Pada sisi pembangkit, generator dapat diatur eksitasinya untuk mengontrol keluaran daya reaktif. Pada jaringan transmisi, kompensasi seri (dengan kapasitor seri) digunakan untuk mengurangi reaktansi saluran, sehingga meningkatkan kemampuan transfer daya dan stabilitas. Pada sisi distribusi dan beban industri, kompensasi shunt bertujuan untuk memperbaiki faktor daya, mengurangi rugi-rugi, dan menjaga level tegangan dalam standar yang ditetapkan, yang juga berdampak pada penghematan biaya listrik.

Sumber:
