Isolated Phase Busduct (IPB)

Isolated Phase Busduct (IPB) adalah sistem konduktor berinsulasi gas yang dirancang untuk menyalurkan arus listrik sangat besar dari generator ke transformator utama di pembangkit listrik. Fungsinya adalah memastikan keandalan, keamanan, dan mengurangi risiko gangguan busbar.

Pengertian dan Fungsi Utama

Isolated Phase Busduct (IPB) merupakan komponen kritis dalam sistem tenaga listrik berkapasitas besar, khususnya di pembangkit listrik termal, hidro, dan nuklir. Secara fisik, IPB adalah saluran tertutup berisi konduktor fase tunggal (biasanya dari aluminium atau tembaga) yang diisolasi oleh gas bertekanan, seperti udara kering atau SF6, dan setiap fasenya dipisahkan secara fisik oleh selubung logam (enclosure) yang diarde. Konstruksi ini membedakannya dari busbar konvensional atau busduct fase terpadu (non-segregated).

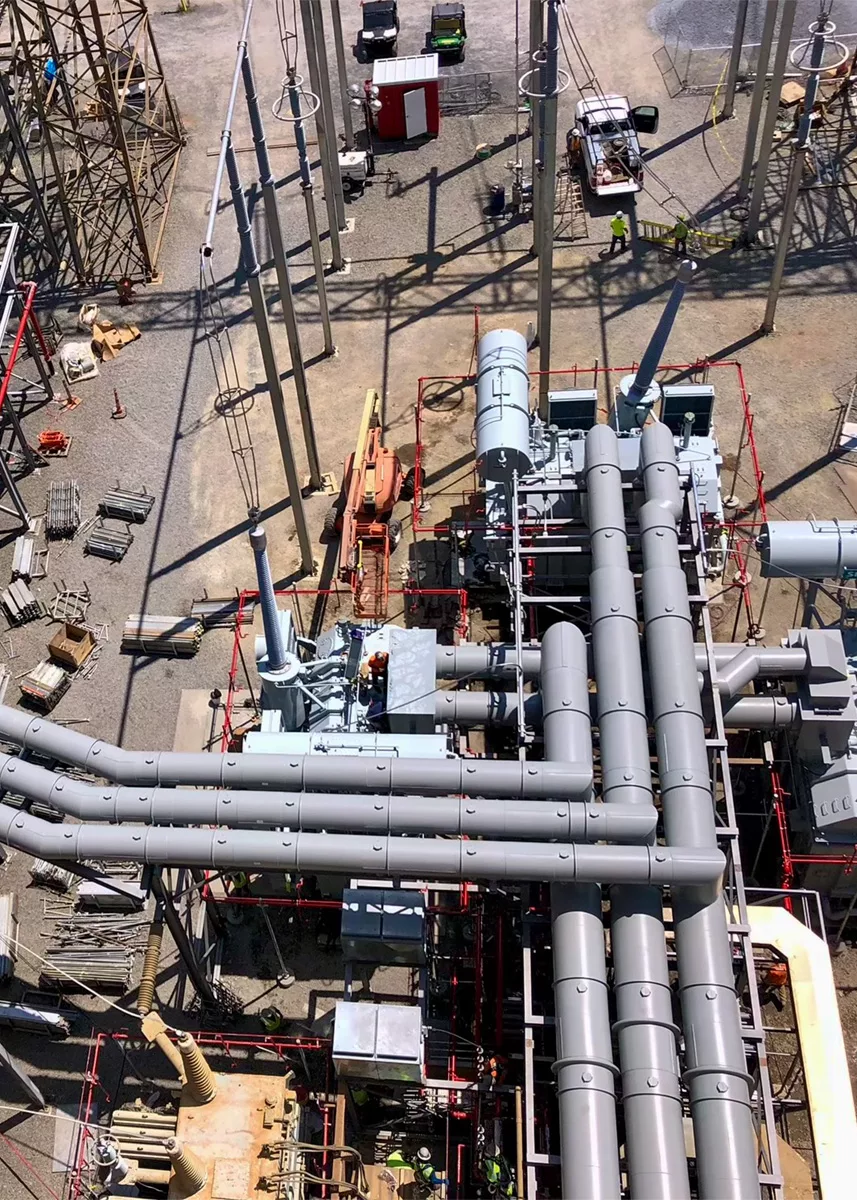

Pipa saluran fase terisolasi (IPB) berwarna perak di pembangkit listrik, close-up.

Fungsi utamanya adalah menyalurkan daya listrik dengan arus sangat besar (bisa mencapai puluhan ribu Ampere) dari terminal keluaran generator (Generator Terminal) ke terminal sisi tegangan rendah dari Transformator Utama (Main Power Transformer). IPB dirancang untuk menangani besaran arus dan tegangan sistem dengan rugi-rugi yang minimal, serta memberikan perlindungan mekanis dan elektris yang superior. Keunggulan utama IPB adalah kemampuannya mengisolasi setiap fase secara individual, sehingga jika terjadi gangguan busbar seperti flashover atau short circuit, dampaknya hanya terbatas pada satu fase dan tidak meluas ke fase lainnya, meningkatkan keandalan sistem secara signifikan.

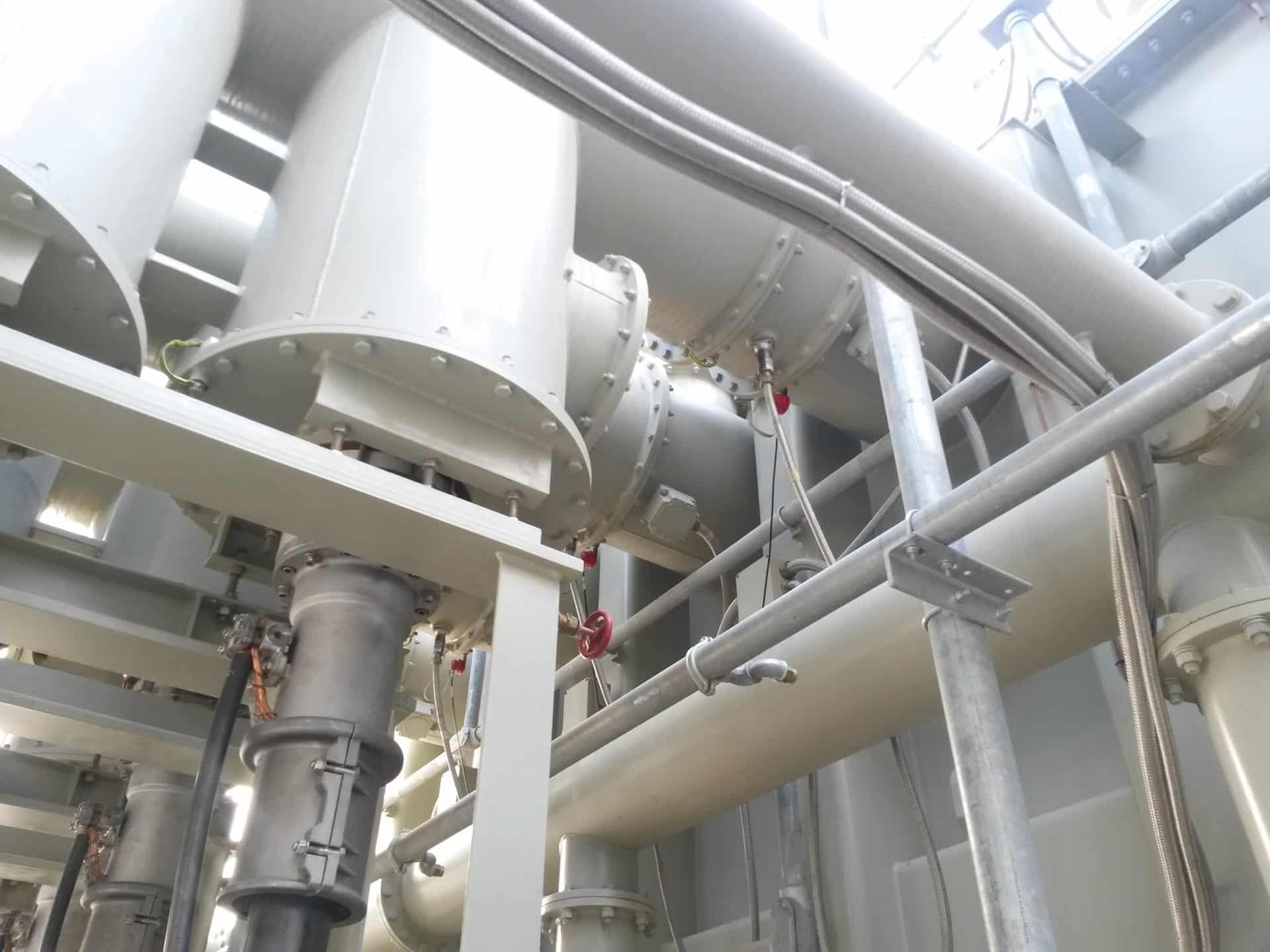

Pemasangan busduct fase terisolasi besar di gardu induk, tampak pekerja.

Sumber:

ESDM - Glosarium Ketenagalistrikan

Keunggulan dan Aplikasi dalam Sistem Proteksi

Isolated Phase Busduct menawarkan sejumlah keunggulan penting dibanding sistem busbar terbuka. Pertama, enclosure logamnya berfungsi sebagai pelindung fisik yang kuat terhadap kontak langsung, binatang, debu, dan kelembaban. Kedua, konstruksi tertutupnya meminimalkan gaya elektrodinamik yang sangat besar antar konduktor saat terjadi arus hubung singkat, karena medan magnet setiap fase terkungkung dalam enclosurenya sendiri. Ketiga, sistem pendinginan yang terintegrasi (biasanya menggunakan sirkulasi udara paksa atau gas) memastikan operasi pada temperatur yang aman meski membawa arus tinggi.

Diagram teknis potongan melintang konstruksi Isolated Phase Busduct (IPB).

Dalam konteks proteksi listrik, desain IPB secara inherent mendukung sistem pengamanan. Enclosure yang diarde memberikan jalur impedansi rendah untuk arus gangguan, mendukung kerja cepat proteksi tanah (ground fault protection). Selain itu, pemisahan fase mencegah terjadinya fault fase-ke-fase, sehingga sebagian besar gangguan yang mungkin terjadi adalah fase-ke-ground yang lebih mudah diisolasi oleh pemutus daya (circuit breaker). IPB juga dilengkapi dengan sistem monitoring seperti detektor suhu, tekanan gas, dan kelembaban untuk deteksi dini anomali. Aplikasi utamanya adalah pada Pembangkit Listrik Tenaga Uap (PLTU) dan Pembangkit Listrik Tenaga Air (PLTA) skala besar, di mana keandalan penyaluran daya dari generator yang mahal adalah hal yang mutlak.

Ruang generator dengan busduct fase terisolasi berwarna merah menyambung ke transformator.
