Generator Step Up Transformer (GSU)

Generator Step Up Transformer (GSU) adalah transformator daya berkapasitas besar yang berfungsi menaikkan tegangan listrik keluaran generator pembangkit (misalnya 15 kV) ke level tegangan transmisi (misalnya 150-500 kV) agar efisien ditransmisikan jarak jauh.

Pengertian dan Fungsi Utama

generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">Generator Step Up Transformer (GSU) merupakan komponen kritis dalam sistem ketenagalistrikan yang terletak tepat di keluaran (outgoing) generator pembangkit listrik, baik PLTU, PLTA, PLTG, maupun PLTS. Tugas utamanya adalah menaikkan tegangan listrik bolak-balik (AC) yang dihasilkan generator, yang umumnya berkisar antara 10 kV hingga 25 kV, ke level tegangan tinggi (HV) atau tegangan ekstra tinggi (EHV) sistem transmisi, seperti 150 kV, 275 kV, atau 500 kV. Transformasi tegangan ini sangat penting karena rugi-rugi daya pada saluran transmisi berbanding lurus dengan kuadrat arus listrik (P_loss = I²R).

Trafo GSU besar di pembangkit listrik dengan generator dan kabel bus bertegangan tinggi

Dengan menaikkan tegangan, arus yang mengalir untuk daya yang sama akan menjadi jauh lebih kecil, sehingga rugi-rugi daya akibat efek joule pada konduktor dapat diminimalkan secara signifikan. Tanpa GSU, transmisi daya listrik dari pusat pembangkit yang terpencil ke pusat beban yang jauh akan sangat tidak efisien dan tidak ekonomis. Oleh karena itu, GSU berperan sebagai 'pintu gerbang' yang menghubungkan dunia pembangkitan bertegangan menengah dengan dunia transmisi bertegangan tinggi.

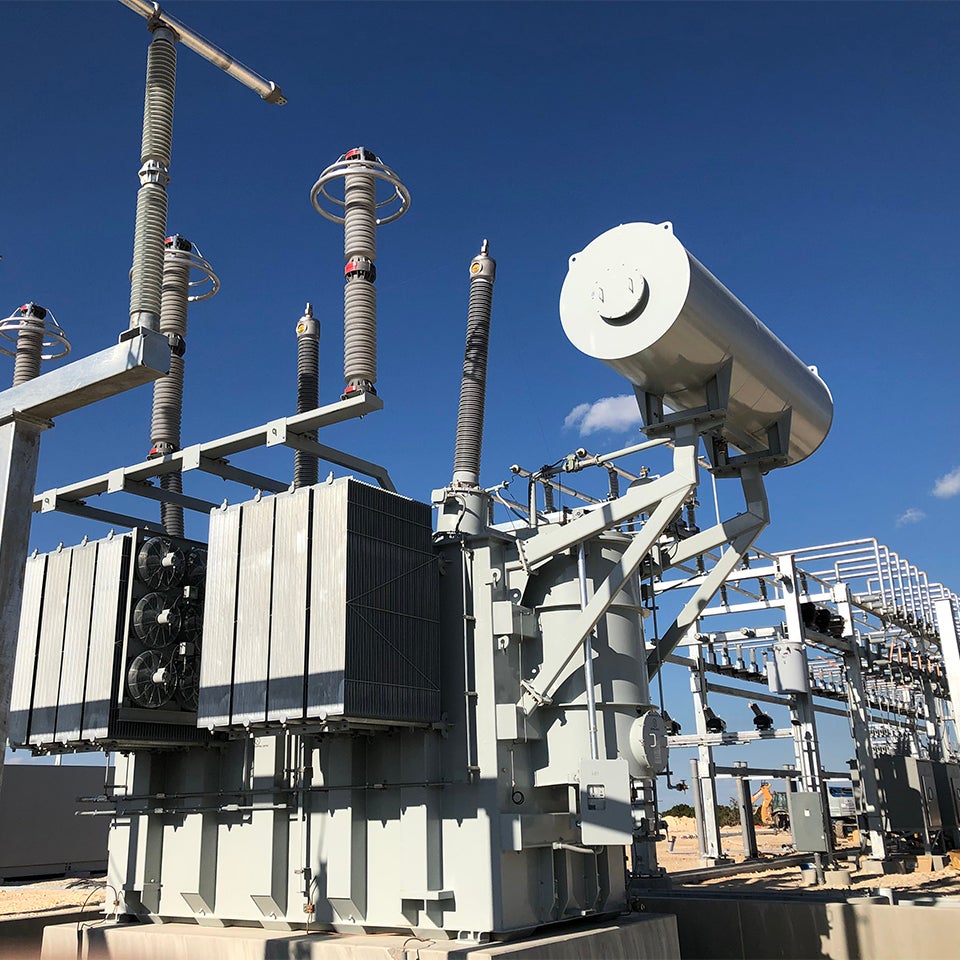

Close-up terminal dan isolator trafo step-up di gardu induk, latar belakang kabut

Selain fungsi utama step-up, GSU juga seringkali menjadi titik koneksi untuk sistem proteksi generator dan untuk penyediaan daya bantu (auxiliary power) bagi peralatan di dalam pembangkit itu sendiri melalui belitan tersier (tertiary winding) atau transformator terpisah yang mengambil daya dari sisi tegangan menengahnya.

Diagram teknis sederhana aliran daya dari generator melalui GSU ke jaringan transmisi

Sumber:

ESDM - Glosarium Transformator Tenaga

Posisi dalam Sistem dan Aspek Proteksi

Dalam diagram satu garis (single line diagram) sistem tenaga, GSU menempati posisi yang unik dan strategis. Ia terhubung langsung di antara pemutus daya (circuit breaker) generator dan pemutus daya saluran transmisi. Sisi tegangan rendah (LV) GSU terhubung ke busbar generator, sedangkan sisi tegangan tingginya (HV) terhubung ke switchyard atau gardu induk (GI) pembangkit. Konfigurasi ini membuat GSU terlindungi oleh dua set sistem proteksi utama: proteksi generator di sisi tegangan rendah dan proteksi transformator serta saluran transmisi di sisi tegangan tinggi.

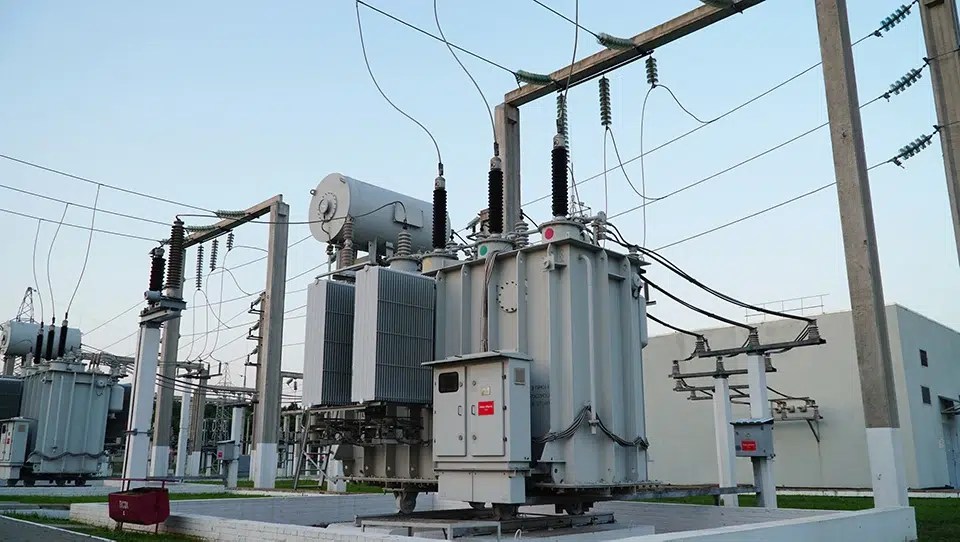

Pemandangan luas gardu listrik dengan beberapa trafo GSU dan menara transmisi

Proteksi untuk GSU itu sendiri sangat kompleks dan vital, mengingat harganya yang mahal dan perannya yang sentral. Beberapa skema proteksi yang umum diterapkan adalah Differential Relay (87T) untuk mendeteksi gangguan internal seperti hubung singkat antar belitan, Relay Buchholz (63) untuk mendeteksi gangguan busur listrik dan degradasi minyak isolasi pada transformator tipe minyak, serta Relay Gangguan Tanah Terbatas (Restricted Earth Fault - 64REF) untuk mendeteksi gangguan tanah di dalam zona transformator. Gangguan pada GSU dapat mengakibatkan pemadaman total unit pembangkit, sehingga keandalan dan sistem proteksinya dirancang dengan tingkat selektivitas dan kecepatan yang tinggi.

Pemilihan rating dan karakteristik GSU juga harus mempertimbangkan impedansi transformator, kemampuan membawa beban (loading), dan sistem pendinginannya (ONAN, ONAF, OFAF). Impedansi yang tepat diperlukan untuk membatasi arus hubung singkat namun tidak terlalu besar agar regulasi tegangannya baik. Dengan demikian, GSU bukan hanya sekedar alat penaik tegangan, tetapi merupakan simpul teknis dan ekonomis yang menghubungkan, menstabilkan, dan melindungi aliran daya dari pembangkit ke jaringan.
