Air Insulated Switchgear (AIS)

Air Insulated Switchgear (AIS) adalah perangkat pengaman dan pemutus sirkuit tegangan tinggi yang menggunakan udara atmosfer sebagai media isolasi utama. AIS berfungsi untuk mengontrol, memisahkan, dan melindungi komponen dalam sistem kelistrikan seperti gardu induk dan jaringan transmisi.

Pengertian, Prinsip Kerja, dan Komponen Utama

Air Insulated Switchgear (AIS) merupakan peralatan listrik tegangan tinggi yang digunakan untuk mengisolasi, mengontrol, dan melindungi komponen-komponen dalam sistem tenaga listrik. Perangkat ini mengandalkan udara atmosfer sekitarnya sebagai media isolasi utama untuk memisahkan bagian-bagian yang bertegangan dari tanah dan dari satu sama lain. AIS umumnya digunakan pada aplikasi tegangan menengah hingga tinggi, seperti di gardu induk (GIS) tipe konvensional, jaringan transmisi, dan di sekitar pembangkit listrik.

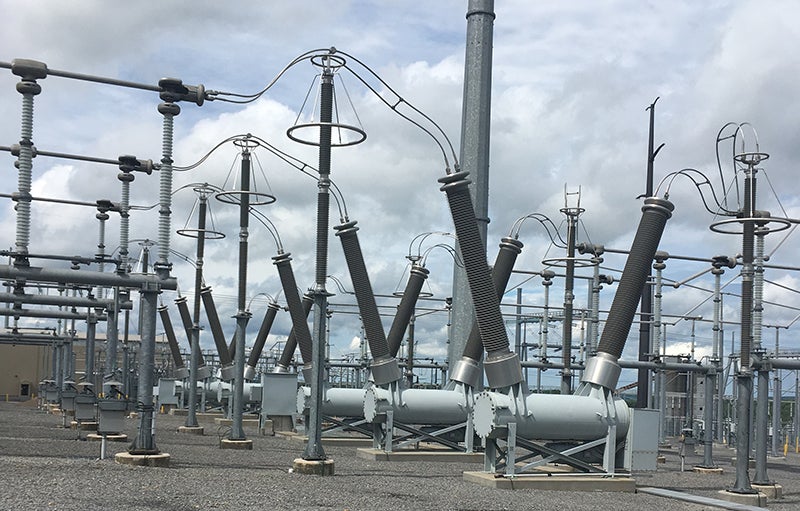

Panel switchgear AIS lengkap di gardu induk, terlihat busbar dan isolator keramik.

Prinsip kerja AIS berpusat pada kemampuan pemutus sirkuit (circuit breaker) untuk memutus dan menyambung arus listrik, baik dalam kondisi normal maupun saat terjadi gangguan seperti hubung singkat. Selain pemutus sirkuit, komponen utama AIS meliputi pemisah (disconnector/isolator) untuk mengisolasi bagian sistem, pentanah (earthing switch) untuk mengamankan peralatan saat perawatan, serta Current Transformer (CT) dan Voltage Transformer (VT) untuk pengukuran dan proteksi. Semua komponen ini dipasang pada struktur yang kokoh dan terisolasi, seringkali dalam konfigurasi terbuka atau semi-tertutup.

Close-up pemutus sirkuit (circuit breaker) AIS bertegangan tinggi, warna kuning.

Sumber:

ESDM - Glosarium Teknis Ketenagalistrikan

Penerapan, Kelebihan, dan Kekurangan dalam Sistem Ketenagalistrikan

Dalam konteks ketenagalistrikan Indonesia, AIS banyak diterapkan pada gardu induk tegangan tinggi (GI) dan extra high voltage milik PLN, khususnya di lokasi dengan ketersediaan lahan yang memadai. Peran utamanya adalah sebagai titik hubung (node) dalam jaringan transmisi untuk menyalurkan dan mendistribusikan daya dari pembangkit ke pusat beban. AIS juga berfungsi kritis dalam sistem proteksi, yaitu dengan mendeteksi gangguan dan memerintahkan pemutus sirkuit untuk mengisolasi bagian jaringan yang bermasalah, sehingga mencegah meluasnya pemadaman dan melindungi peralatan lainnya.

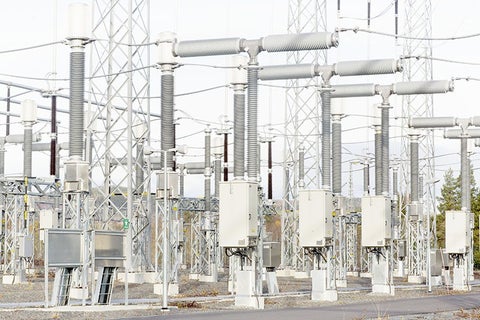

Instalasi switchgear AIS outdoor, peralatan besar dengan struktur baja pendukung.

Kelebihan utama AIS adalah biaya investasi awal yang lebih rendah dibandingkan teknologi Gas Insulated Switchgear (GIS), desain yang sederhana sehingga mudah dipahami dan dirawat oleh teknisi, serta kapasitas pendinginan alami yang baik. Namun, AIS memiliki kekurangan yang signifikan, terutama membutuhkan area instalasi (footprint) yang sangat luas karena jarak aman isolasi udara. AIS juga lebih rentan terhadap kondisi lingkungan seperti polusi, kelembaban tinggi, kontaminasi garam, dan gangguan hewan, yang dapat menyebabkan flashover dan mengurangi keandalan. Oleh karena itu, pemilihan antara AIS dan GIS sering kali dipertimbangkan berdasarkan faktor biaya, ketersediaan lahan, dan kondisi lingkungan lokasi gardu induk.
