Arc Flash Hazard Analysis

Arc Flash Hazard Analysis adalah studi teknikal untuk mengidentifikasi dan mengukur risiko bahaya busur listrik (ledakan busur) di fasilitas kelistrikan. Fungsinya adalah menentukan tingkat energi insiden yang mungkin dilepaskan dan menetapkan tingkat Perlindungan Personal (APR) yang diperlukan untuk keselamatan pekerja.

Pengertian, Tujuan, dan Dasar Hukum

Arc Flash Hazard Analysis (Analisis Bahaya Busur Listrik) adalah sebuah studi teknikal yang sistematis dan kuantitatif untuk mengidentifikasi potensi terjadinya busur listrik (ledakan busur listrik) di dalam sebuah sistem kelistrikan, serta menghitung besarnya energi insiden (Incident Energy) yang dapat dilepaskan pada titik kerja tertentu. Busur listrik adalah pelepasan energi listrik secara tiba-tiba melalui udara yang terionisasi, menghasilkan panas ekstrem (hingga 20,000°C), tekanan ledakan, dan percikan logam cair yang sangat mematikan.

Insinyur menggunakan perangkat lunak analisis arc flash di panel listrik industri

Tujuan utama analisis ini adalah untuk melindungi nyawa pekerja yang beroperasi pada atau di dekat peralatan listrik bertegangan. Dengan mengetahui tingkat energi insiden di setiap panel atau peralatan, perusahaan dapat menentukan tingkat Perlindungan Personal (APR) yang sesuai, seperti pakaian tahan api (FR Clothing), serta menetapkan batas aman jarak kerja (Arc Flash Boundary). Analisis ini juga menjadi dasar untuk prosedur kerja aman (Safe Working Procedure) dan pelatihan keselamatan. Di Indonesia, pelaksanaannya mengacu pada standar internasional IEEE 1584 dan NFPA 70E, serta peraturan keselamatan ketenagalistrikan nasional.

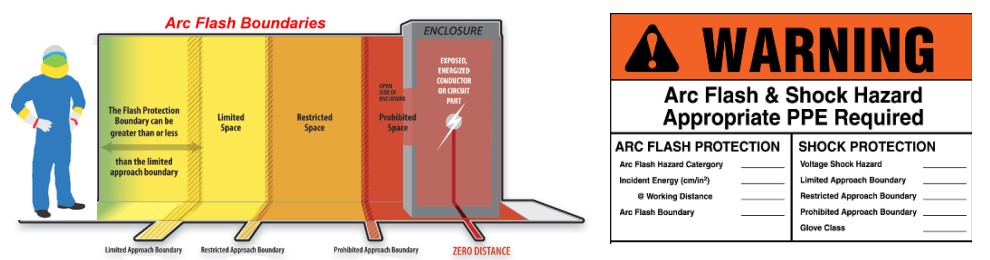

Diagram teknik berlabel perhitungan energi insiden arc flash pada switchgear

Sumber:

Penerapan dalam Sistem Tenaga Listrik dan Tahapan Analisis

Dalam konteks pembangkit listrik, transmisi, dan distribusi, analisis ini sangat kritis. Di pembangkit, titik-titik seperti switchgear utama, panel kontrol motor, dan busbar generator memiliki arus gangguan yang sangat besar sehingga risiko arc flash-nya tinggi. Pada gardu induk transmisi dan distribusi, pekerjaan pada pemutus daya (circuit breaker) dan pemisah (disconnecting switch) memerlukan analisis yang akurat untuk menentukan apakah pekerjaan harus dilakukan dalam kondisi dead (tanpa tegangan) atau dengan APR level tertinggi jika harus hidup (live work).

Close-up label peringatan bahaya arc flash pada panel listrik tegangan tinggi

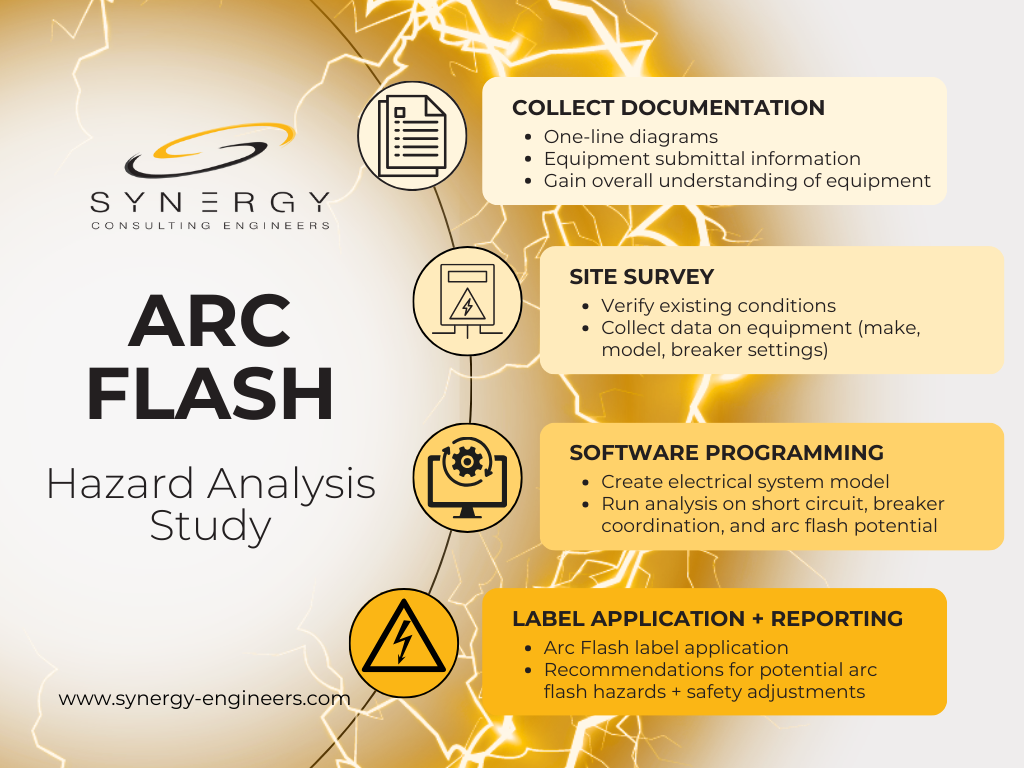

Tahapan pelaksanaan Arc Flash Hazard Analysis dimulai dengan pengumpulan data sistem yang lengkap, termasuk diagram satu garis, data transformator, panjang dan jenis kabel, serta setting proteksi (OCPD). Selanjutnya, dilakukan studi koordinasi proteksi dan perhitungan arus hubung singkat. Data ini kemudian dimasukkan ke dalam software khusus atau formula standar (IEEE 1584) untuk menghitung energi insiden dan batas bahaya busur listrik. Hasil akhirnya adalah pelabelan (Arc Flash Label) pada setiap peralatan yang berisi informasi tingkat energi (cal/cm²), jarak batas aman, dan level APD yang diperlukan, serta rekomendasi perbaikan setting proteksi untuk meminimalkan risiko.
