Circuit Breaker Failure Protection

Circuit Breaker Failure Protection (CBFP) adalah skema proteksi cadangan yang diaktifkan ketika pemutus tenaga (circuit breaker) gagal memutus arus gangguan meskipun telah menerima perintah trip dari relay proteksi utama. Fungsinya adalah mengisolasi kegagalan dengan memerintahkan trip ke pemutus tenaga di sekitarnya (upstream) untuk mencegah perluasan kerusakan dan menjaga stabilitas sistem.

Pengertian, Prinsip Kerja, dan Pentingnya

Circuit Breaker Failure Protection (CBFP), sering disebut sebagai proteksi kegagalan pemutus, adalah lapisan proteksi sekunder yang sangat kritis dalam sistem tenaga listrik. Ia bukanlah relay tersendiri, melainkan sebuah logika atau skema yang diimplementasikan dalam relay proteksi multifungsi modern (seperti relay diferensial, distance, atau busbar). Skema ini diaktifkan hanya jika kondisi kegagalan pemutus terdeteksi, yaitu ketika arus gangguan masih mengalir setelah jangka waktu tertentu sejak relay utama mengirimkan sinyal trip ke circuit breaker (CB).

Close-up relay proteksi kegagalan pemutus sirkuit di panel kontrol gardu induk

Prinsip kerjanya berdasarkan monitoring dua kondisi: adanya perintah trip dari relay proteksi utama DAN masih terdeteksinya arus gangguan yang melebihi nilai setting setelah jeda waktu tertentu (biasanya 80-150 ms). Jika kedua kondisi ini terpenuhi, CBFP akan menganggap CB tersebut gagal beroperasi. Selanjutnya, CBFP akan mengirimkan perintah trip secara masif (breaker failure trip) ke semua CB yang terhubung dan dapat mengisolasi bagian sistem yang bermasalah, biasanya CB di sisi upstream (seperti CB di busbar atau trafo).

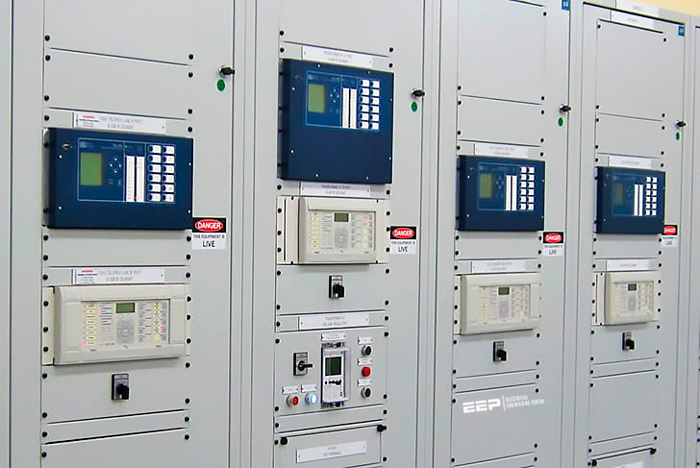

Panel kontrol dengan sinyal trip dan indikator kegagalan pemutus sirkuit

Pentingnya CBFP tidak dapat diragukan karena kegagalan satu pemutus tenaga untuk memutus gangguan dapat berakibat fatal. Tanpa CBFP, gangguan akan terus bertahan, merusak peralatan secara luas (seperti transformator atau generator), menyebabkan pemadaman yang lebih besar, dan mengancam stabilitas dinamik seluruh sistem kelistrikan. CBFP bertindak sebagai 'jaring pengaman' terakhir untuk membatasi dampak kegagalan peralatan sekunder (pemutus) dengan mengorbankan area yang sedikit lebih luas demi menyelamatkan sistem secara keseluruhan.

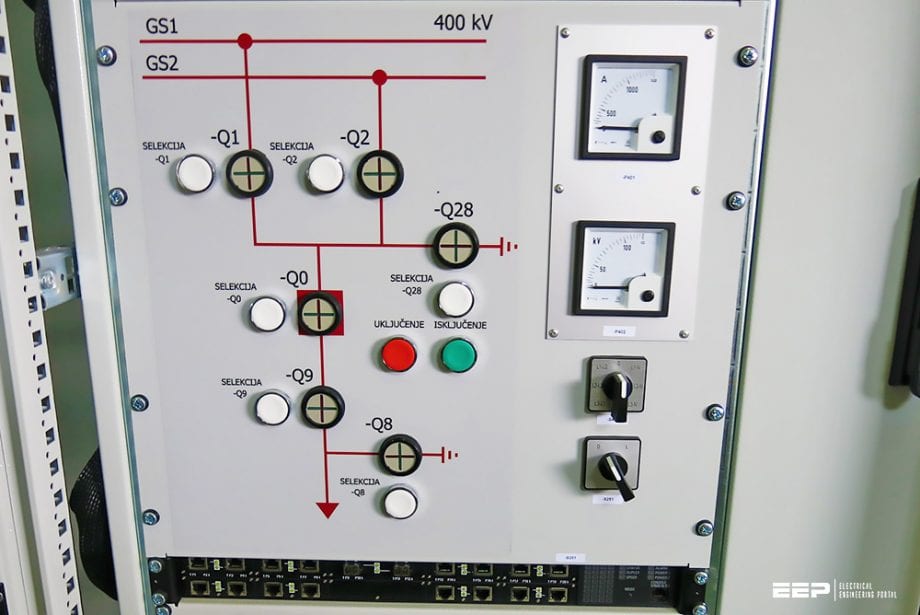

Instalasi pemutus sirkuit tegangan tinggi dengan kabel kontrol proteksi

Implementasi CBFP sangat umum di semua level tegangan tinggi dan ekstra tinggi, mulai dari gardu induk transmisi, switchyard pembangkit listrik, hingga sistem distribusi yang kritis. Setting waktu deteksi (timer) dan arus pickup-nya harus dikoordinasikan dengan teliti terhadap waktu pemutusan CB dan setting proteksi lainnya untuk menghindari operasi yang tidak diperlukan (false trip).

Diagram skematik logika proteksi kegagalan pemutus sirkuit (single line diagram)

Sumber:

Schweitzer Engineering Laboratories (SEL) - Technical Guide

Implementasi, Dampak, dan Referensi dalam Sistem Ketenagalistrikan Indonesia

Dalam konteks sistem ketenagalistrikan Indonesia yang terinterkoneksi, peran CBFP menjadi semakin vital. Pada jaringan transmisi dan gardu induk miliki PLN, CBFP diimplementasikan untuk melindungi investasi peralatan mahal seperti transformator daya, busbar, dan saluran transmisi. Skema ini biasanya terintegrasi dalam relay proteksi digital yang mengawasi pemutus tenaga (PMT) untuk berbagai bay, seperti saluran masuk, trafo, dan bus coupler.

Ketika CBFP bekerja, dampak yang terlihat adalah pemadaman yang lebih luas secara instan (misalnya, satu bagian busbar gardu induk padam total). Meski tampak ekstrem, tindakan ini justru mencegah konsekuensi yang lebih parah seperti kerusakan peralatan secara beruntun (cascading failure) yang dapat memicu pemadaman luas (blackout) regional. Operasi CBFP yang sukses memungkinkan tim operasi dan pemeliharaan untuk mengidentifikasi dengan tepat lokasi PMT yang gagal dan melakukan perbaikan tanpa tekanan sistem yang kolaps.

Standar dan pedoman proteksi sistem tenaga listrik, termasuk aspek CBFP, mengacu pada standar internasional seperti IEEE dan IEC, serta pedoman teknis internal PLN. Keandalan sistem secara keseluruhan sangat bergantung pada keberfungsian skema proteksi utama dan cadangan seperti ini. Uji rutin dan pemeliharaan preventif pada mekanisme pemutus tenaga itu sendiri adalah kunci untuk meminimalkan kemungkinan diaktifkannya CBFP.

Referensi teknis dari Kementerian ESDM dan PLN menekankan pentingnya sistem proteksi yang andal untuk menjamin keamanan dan keandalan penyaluran tenaga listrik. Meski tidak membahas CBFP secara spesifik dalam dokumen publik, prinsip 'pertahanan berlapis' (defense in depth) dalam sistem proteksi yang mereka canangkan sangat selaras dengan fungsi fundamental dari Circuit Breaker Failure Protection.
