Differential Relay Scheme

Differential Relay Scheme adalah skema proteksi utama yang sangat sensitif dan selektif untuk melindungi peralatan listrik penting seperti generator, transformator, dan busbar. Ia bekerja dengan membandingkan besaran arus (biasanya) pada dua sisi peralatan yang dilindungi dan akan trip jika selisihnya melebihi nilai setting tertentu.

Pengertian, Prinsip Kerja, dan Aplikasi

Differential Relay Scheme, atau skema proteksi diferensial, adalah metode proteksi yang bekerja berdasarkan Hukum Kirchhoff Pertama (KCL), di mana jumlah arus yang masuk ke suatu titik harus sama dengan jumlah arus yang keluar. Dalam penerapannya, relay ini membandingkan besaran vektor arus (baik magnitudo maupun sudut fasa) pada terminal masuk dan terminal keluar dari suatu zona proteksi yang terdefinisi dengan jelas, seperti sebuah generator, transformator tenaga, atau busbar. Dalam kondisi normal atau saat terjadi gangguan di luar zona, selisih (diferensial) antara arus-arus ini mendekati nol. Namun, jika terjadi gangguan di dalam zona yang dilindungi, keseimbangan ini terganggu dan timbul arus diferensial yang signifikan.

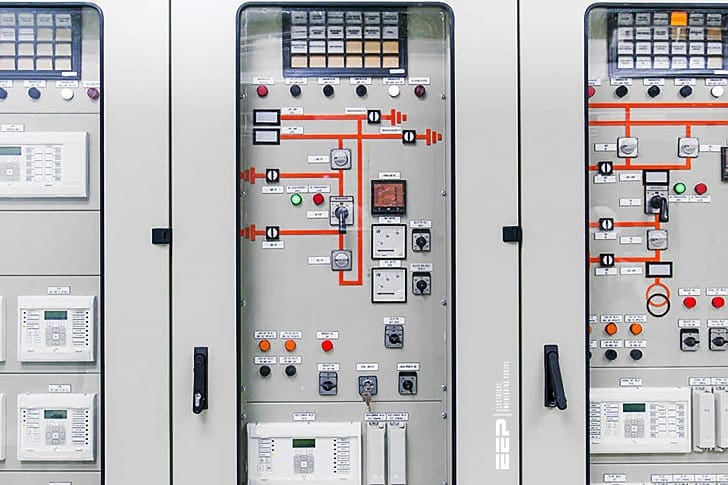

Panel relay diferensial digital modern di gardu induk listrik

Skema ini dikenal sebagai proteksi 'unit protection' karena zona kerjanya sangat spesifik hanya pada peralatan yang dilindungi, memberikan selektivitas yang sangat tinggi. Ia tidak terpengaruh oleh kondisi gangguan di luar zona, perubahan beban, atau arus hubung singkat dari sistem yang terhubung, sehingga sangat andal. Aplikasi utamanya adalah untuk melindungi aset-aset kritis dan mahal dalam sistem tenaga listrik, seperti generator pembangkit dari gangguan internal belitan stator, transformator dari hubung singkat antar belitan atau ke tanah, dan busbar di gardu induk dari kegagalan isolasi.

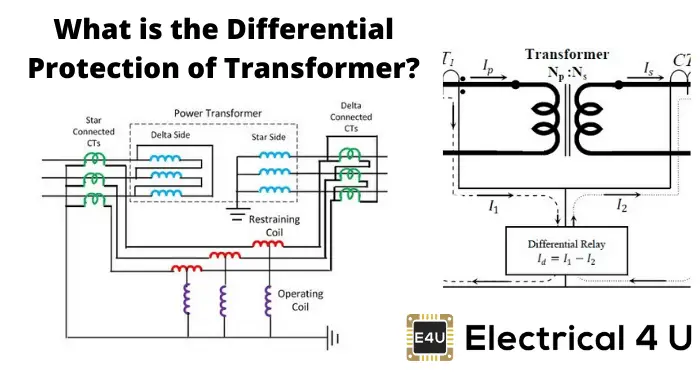

Diagram skema proteksi diferensial untuk transformator tenaga

Implementasi skema diferensial memerlukan transformator arus (CT) dengan karakteristik yang identik dan terkalibrasi dengan baik di setiap terminal peralatan. Kesalahan ketidakcocokan CT dapat menghasilkan arus diferensial palsu (spurious) yang tidak diinginkan. Untuk mengatasinya, relay diferensial modern sering menggunakan karakteristik operasi bias (restraint). Karakteristik ini meningkatkan nilai setting trip (arus pick-up) secara proporsional dengan besarnya arus yang mengalir, sehingga membuat relay tetap stabil selama gangguan eksternal atau kondisi pembebanan tinggi, namun tetap sangat sensitif saat terjadi gangguan internal.

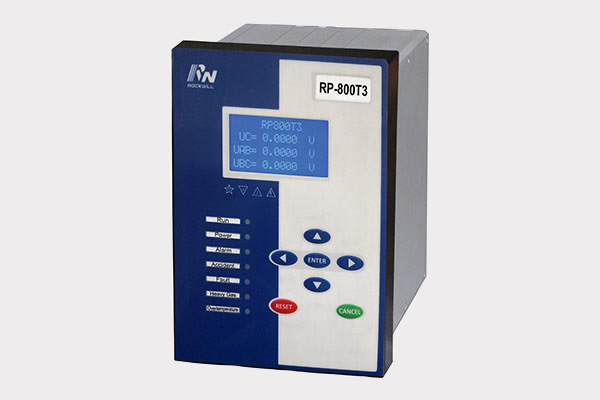

Close-up relay diferensial dengan kabel CT dan indikator LED

Sumber:

ESDM - Pengenalan Sistem Proteksi

Keunggulan, Tantangan, dan Peran dalam Keandalan Sistem

Keunggulan utama Differential Relay Scheme adalah kecepatan dan selektivitasnya. Karena hanya merespons gangguan di dalam zona yang ditetapkan, ia dapat mengisolasi kerusakan dengan sangat cepat tanpa mempengaruhi bagian sistem lainnya, sehingga meminimalkan kerusakan peralatan dan meningkatkan stabilitas sistem secara keseluruhan. Skema ini juga memiliki sensitivitas yang tinggi untuk mendeteksi gangguan dengan arus yang relatif kecil, seperti gangguan tanah pada belitan generator yang dihubungkan netralnya melalui tahanan tinggi.

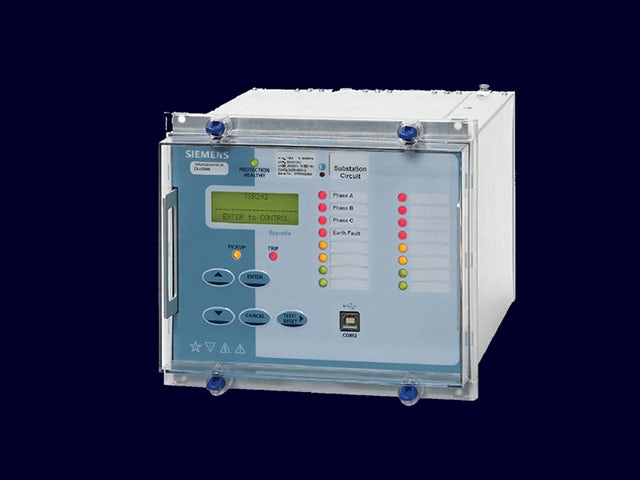

Teknisi memeriksa relay diferensial di panel kontrol substasi

Meski sangat efektif, penerapan proteksi diferensial memiliki tantangan teknis. Yang utama adalah kebutuhan akan koordinasi dan kesesuaian karakteristik CT di semua terminal. Ketidaksesuaian ini, terutama selama gangguan eksternal dengan arus sangat tinggi (through-fault current), dapat menyebabkan CT jenuh dan menghasilkan arus diferensial yang menipu relay sehingga trip tidak diinginkan (maloperation). Selain itu, pada transformator tenaga, terdapat tantangan khusus seperti perbedaan rasio CT akibat perbandingan belitan transformator, pergeseran fasa antara sisi HV dan LV, serta adanya arus magnetisasi intrush saat transformator pertama kali di-energize, yang semuanya harus dikompensasi dengan benar oleh logika relay.

Dalam konteks sistem ketenagalistrikan nasional yang kompleks, keandalan proteksi diferensial adalah tulang punggung untuk menjaga kontinuitas pasokan listrik. Kegagalan proteksi pada generator atau transformator utama dapat menyebabkan pemadaman luas (blackout) dan kerugian ekonomi yang besar. Oleh karena itu, pemeliharaan, pengujian, dan setting skema proteksi ini harus dilakukan secara rutin dan teliti. Standar dan pedoman dari institusi seperti Kementerian ESDM dan PLN menjadi acuan dalam merancang dan mengoperasikan sistem proteksi yang andal, di mana skema diferensial sering menjadi lapisan proteksi pertama (main protection) yang paling dipercaya.
