Dissolved Gas Analysis

Dissolved Gas Analysis (DGA) adalah teknik diagnostik untuk menilai kondisi kesehatan peralatan listrik berinsulasi minyak, seperti transformator daya, dengan menganalisis gas yang terlarut dalam minyak isolasi. Fungsi utamanya adalah untuk mendeteksi secara dini potensi kerusakan internal dan mencegah kegagalan operasional yang dapat mengganggu keandalan sistem tenaga listrik.

Pengertian, Prinsip Kerja, dan Pentingnya dalam Keandalan Sistem

Dissolved Gas Analysis (DGA) atau Analisis Gas Terlarut adalah suatu metode pemantauan kondisi (condition monitoring) yang kritis dalam industri ketenagalistrikan, khususnya untuk peralatan berinsulasi minyak seperti transformator daya, reaktor, dan beberapa jenis pemutus sirkuit (circuit breaker). Metode ini bekerja dengan mengambil sampel minyak isolasi dari peralatan tersebut dan menganalisis jenis serta konsentrasi gas-gas yang terlarut di dalamnya.

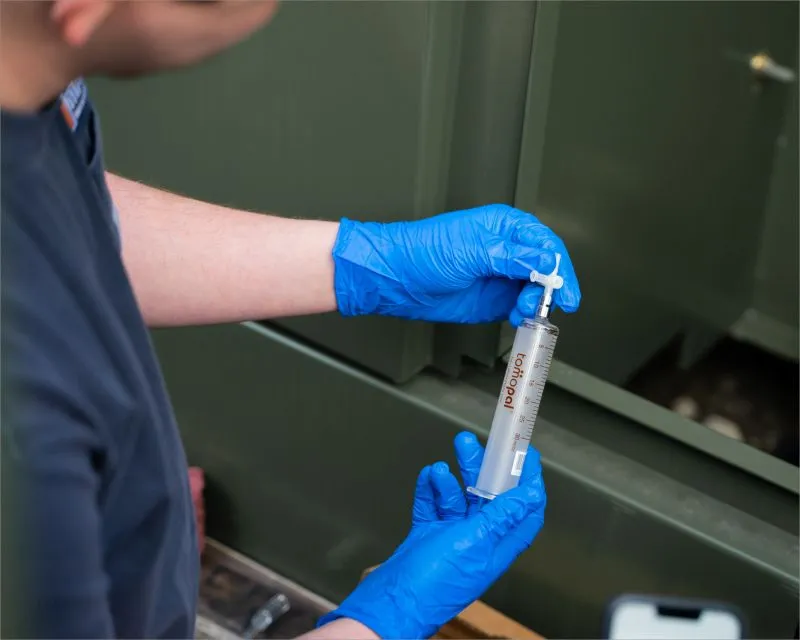

Teknisi mengambil sampel minyak transformator untuk analisis gas terlarut (DGA).

Prinsip dasar DGA adalah bahwa setiap jenis kerusakan internal (thermal, elektrikal, atau kombinasi) di dalam transformator akan menghasilkan gas spesifik yang karakteristik. Misalnya, busur listrik (discharge) yang kuat cenderung menghasilkan gas Hidrogen (H2) dan Asetilena (C2H2), sedangkan panas berlebih (overheating) pada isolasi padat (kertas) akan menghasilkan Karbon Monoksida (CO) dan Karbon Dioksida (CO2) dalam jumlah signifikan. Dengan mengidentifikasi 'sidik jari gas' ini, insinyur dapat mendiagnosis jenis dan tingkat keparahan kerusakan yang sedang terjadi.

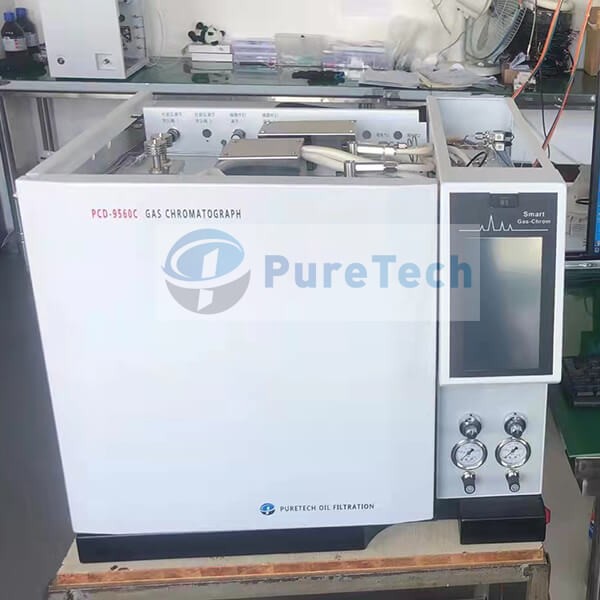

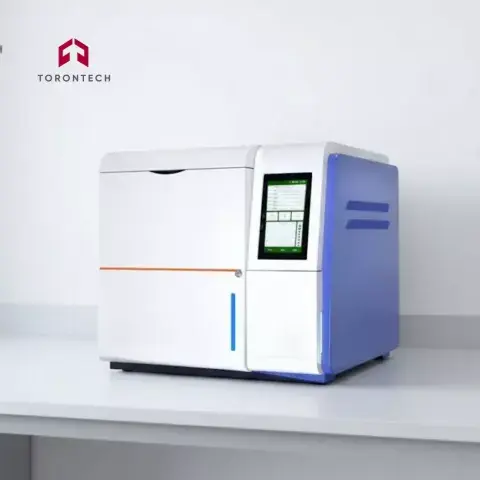

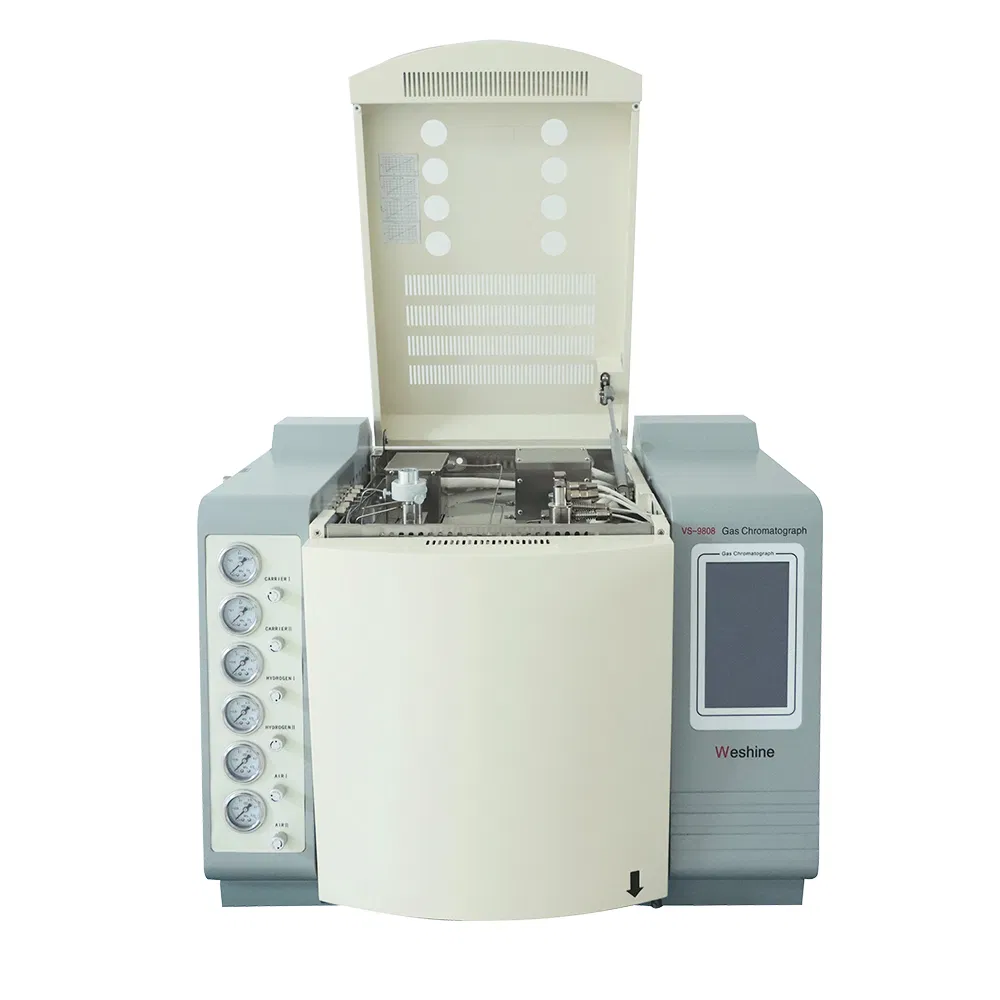

Close-up alat analisis kromatografi gas di laboratorium untuk uji DGA.

Pentingnya DGA terletak pada kemampuannya sebagai sistem peringatan dini (early warning system). Kerusakan internal pada transformator seringkali tidak terdeteksi oleh pengawasan visual atau pengukuran elektrikal rutin hingga mencapai tahap kritis. DGA memungkinkan deteksi anomali sejak dini, jauh sebelum kerusakan berkembang menjadi kegagalan total (failure) yang dapat menyebabkan pemadaman listrik luas, kerusakan aset yang mahal, dan potensi bahaya keselamatan.

Diagram skematik proses DGA dan interpretasi hasil gas dalam minyak isolasi.

Dalam konteks sistem tenaga listrik yang andal, penerapan DGA secara rutin dan terprogram merupakan bagian dari pemeliharaan prediktif (predictive maintenance). Pendekatan ini menggeser paradigma dari 'memperbaiki saat rusak' menjadi 'memperbaiki berdasarkan kondisi', sehingga meningkatkan ketersediaan (availability) aset, memperpanjang usia pakai peralatan, dan mengoptimalkan biaya operasi dan pemeliharaan.

Teknisi memeriksa transformator daya besar di gardu induk, terkait pemantauan DGA.

Sumber:

ESDM - Pemeliharaan Transformator

Aplikasi, Interpretasi, dan Standar dalam Operasional PLN

Dalam operasional sistem kelistrikan, DGA diterapkan secara rutin pada transformator-transformator kritis di Gardu Induk (GI) milik PLN, baik pada jaringan transmisi maupun distribusi. Frekuensi pengambilan sampel bervariasi, mulai dari setahun sekali untuk transformator dalam kondisi normal, hingga lebih sering (beberapa bulan sekali) untuk transformator yang sudah menunjukkan gejala atau memiliki beban tinggi. Sampel minyak diambil dengan prosedur khusus untuk menghindari kontaminasi udara dan dianalisis di laboratorium yang terakreditasi.

Interpretasi hasil DGA tidak hanya melihat konsentrasi mutlak setiap gas, tetapi lebih pada pola rasio antara beberapa gas kunci. Metode interpretasi yang umum digunakan secara internasional dan diadopsi oleh PLN antara lain Metode Rasio Doernenburg, Metode Rasio Rogers, dan yang paling populer adalah Metode Duval Triangle. Metode Duval Triangle memetakan konsentrasi tiga gas (CH4, C2H4, C2H2) ke dalam sebuah diagram segitiga yang terbagi menjadi zona-zona spesifik, seperti PD (partial discharge), D1/D2 (discharge), T1/T2/T3 (thermal fault), yang memberikan diagnosis jenis kerusakan yang lebih visual dan terarah.

Pelaksanaan DGA di Indonesia mengacu pada standar internasional seperti IEEE Std C57.104 dan IEC 60599, yang memberikan panduan tentang batasan konsentrasi gas, frekuensi pengujian, dan interpretasi. Standar-standar ini menjadi acuan teknis bagi PLN dan kontraktor pemeliharaannya dalam mengevaluasi kondisi transformator dan mengambil keputusan, seperti melanjutkan operasi dengan pemantauan ketat, menjadwalkan perbaikan, atau bahkan melakukan penggantian untuk mencegah kegagalan.

Integrasi data DGA dengan sistem manajemen aset dan pemantauan kondisi online semakin meningkatkan efektivitasnya. Data historis DGA dari suatu transformator dapat dianalisis trennya untuk melihat perkembangan kondisi dari waktu ke waktu. Hal ini memungkinkan perencanaan pemeliharaan yang lebih proaktif dan tepat sasaran, yang pada akhirnya berkontribusi langsung pada peningkatan keandalan pasokan listrik kepada pelanggan dan stabilitas sistem tenaga listrik nasional.
