Earthing Transformer Zigzag

Earthing Transformer Zigzag adalah trafo khusus yang dirancang untuk menyediakan titik netral buatan pada sistem distribusi atau transmisi yang tidak memiliki netral langsung. Fungsi utamanya adalah untuk membatasi arus gangguan tanah, menstabilkan tegangan netral, dan meningkatkan keamanan sistem.

Pengertian dan Prinsip Kerja

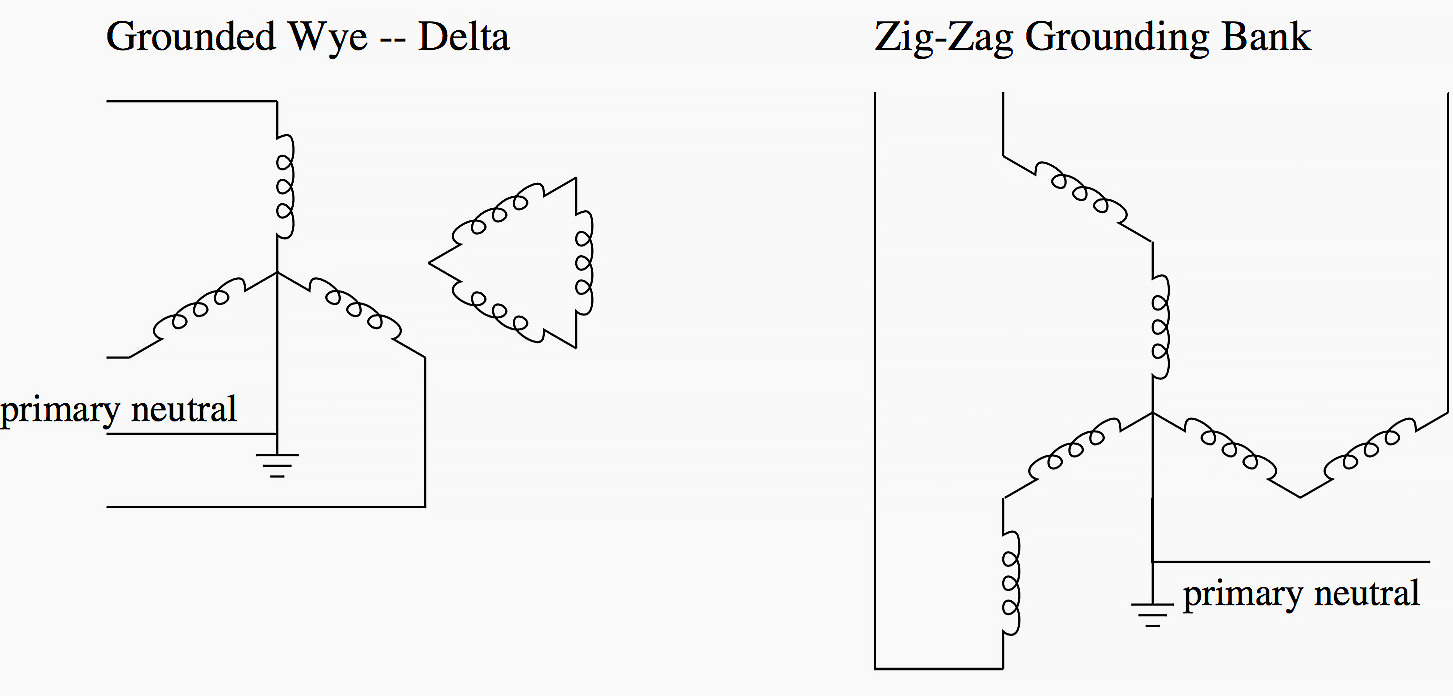

Earthing Transformer Zigzag, atau sering disebut Trafo Pentanahan Zigzag, adalah jenis trafo tiga fasa yang memiliki belitan dengan koneksi khusus berbentuk 'zigzag'. Setiap belitan fasa terbagi menjadi dua bagian yang dililitkan pada kaki inti yang berbeda. Koneksi ini memungkinkan trafo untuk memberikan jalur impedansi rendah bagi arus urutan nol (zero-sequence current) yang dihasilkan saat terjadi gangguan tanah, sementara menawarkan impedansi tinggi bagi arus urutan positif dan negatif (arus beban normal).

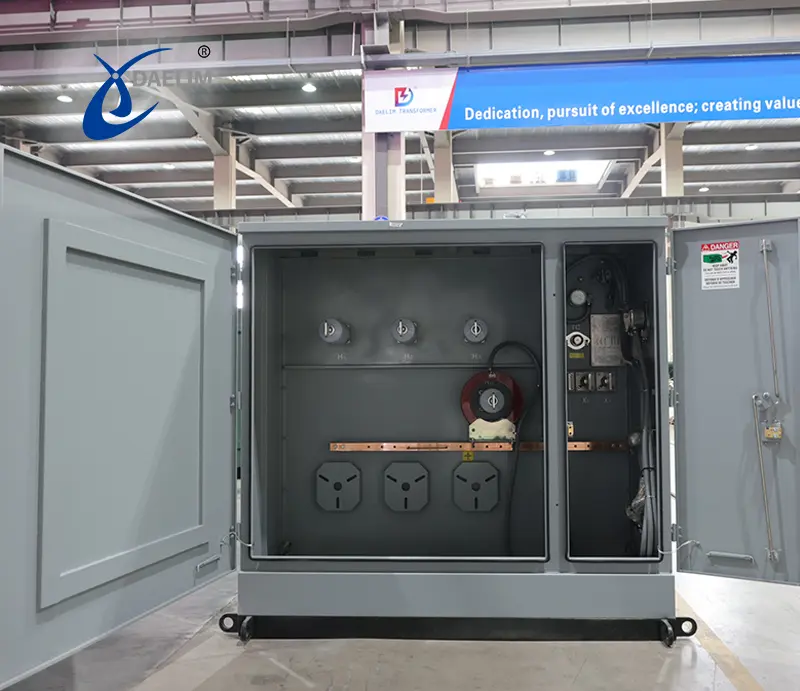

Transformer zigzag berukuran besar di gardu induk, terlihat koneksi kabelnya

Prinsip kerjanya didasarkan pada pembatalan fluks magnetik. Pada kondisi normal (tanpa gangguan), arus tiga fasa seimbang akan menghasilkan fluks magnetik yang saling meniadakan di dalam inti besi, sehingga trafo berperilaku seperti impedansi tinggi dan menarik arus yang sangat kecil. Namun, saat terjadi gangguan tanah satu fasa, arus urutan nol yang sefasa akan mengalir. Arus ini tidak membatalkan fluks, melainkan menemui jalur impedansi rendah melalui belitan zigzag, sehingga memungkinkan arus gangguan dialirkan dengan terkendali ke tanah.

Close-up lilitan inti transformator zigzag, memperlihatkan konfigurasi khusus

Sumber:

IEEE Guide for the Application of Neutral Grounding in Electrical Utility Systems

Fungsi dan Aplikasi dalam Sistem Ketenagalistrikan

Fungsi utama Earthing Transformer Zigzag adalah untuk menciptakan titik netral buatan yang andal pada sistem yang secara desain tidak memilikinya, seperti sistem delta atau sistem bintang yang netralnya tidak dibumikan. Dengan menyediakan titik pentanahan ini, trafo zigzag membatasi besarnya arus gangguan tanah ke level yang dapat dikelola oleh peralatan proteksi, mencegah lonjakan tegangan transient yang berbahaya, dan menstabilkan tegangan fasa-fasa yang sehat selama gangguan.

Diagram teknikal konfigurasi koneksi winding transformator zigzag

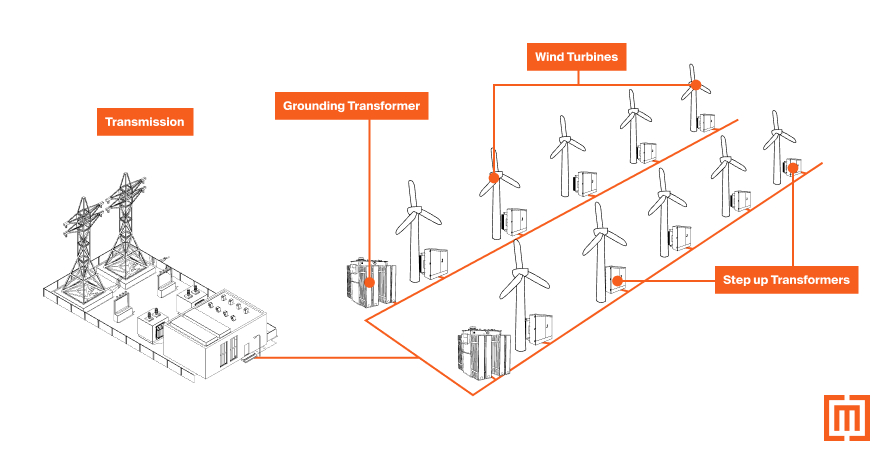

Dalam aplikasinya, trafo ini sangat krusial untuk meningkatkan keandalan dan keamanan sistem. Di sisi pembangkit dan gardu induk, ia digunakan untuk melindungi generator dan transformator daya dari tegangan lebih. Pada sistem distribusi, ia membantu mengurangi risiko sengatan listrik dan kebakaran dengan mengalirkan arus gangguan ke tanah secara aman. Selain itu, trafo zigzag sering dipasangkan dengan resistor pentanahan (Grounding Resistor) untuk mengontrol dan membatasi besarnya arus gangguan tanah secara lebih presisi, sesuai dengan standar proteksi yang berlaku.

Instalasi transformator earthing di substation dengan latar belakang peralatan listrik

Sumber:
