Fault Level Calculation

Pengertian, Fungsi, dan Pentingnya dalam Sistem Tenaga Listrik

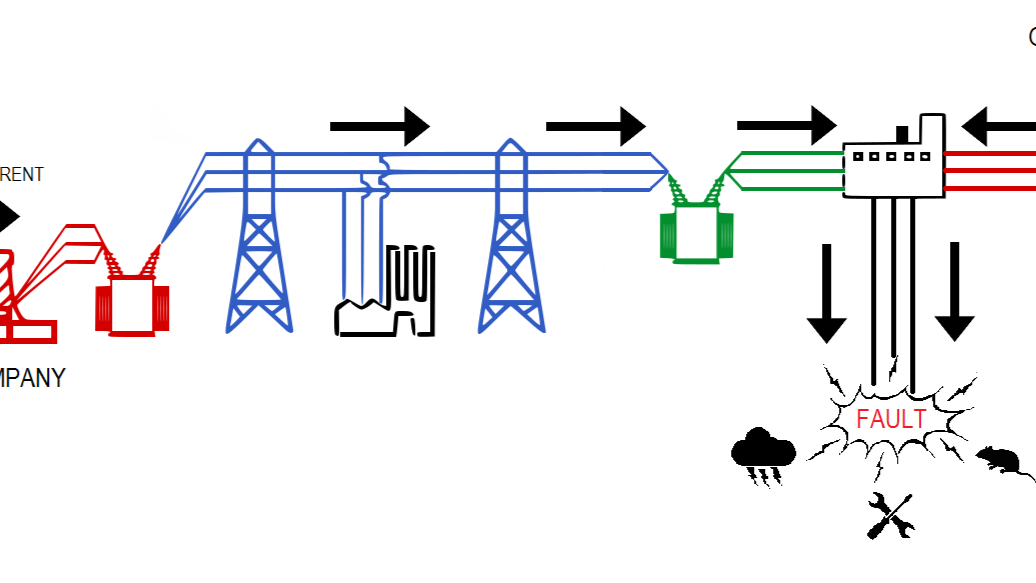

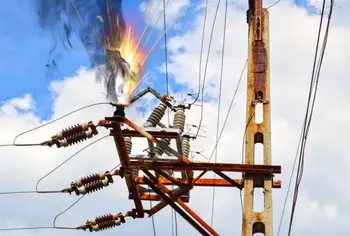

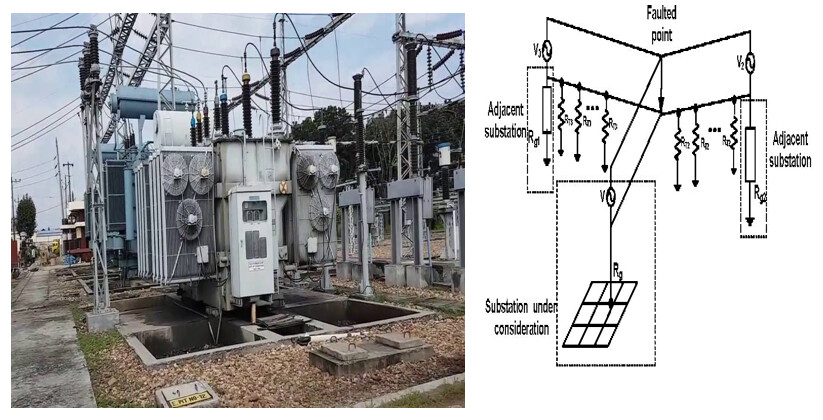

Fault Level Calculation atau Perhitungan Tingkat Gangguan adalah prosedur teknis untuk menghitung besarnya arus hubung singkat (short-circuit current) yang mungkin terjadi pada titik-titik tertentu dalam sistem tenaga listrik, seperti di gardu induk, busbar, atau panel distribusi. Arus hubung singkat ini timbul akibat gangguan seperti hubung singkat antar fasa atau fasa ke tanah, yang menyebabkan impedansi sistem mendekati nol sehingga arus mengalir sangat besar.

Fungsi utama dari perhitungan ini adalah sebagai dasar untuk menentukan kemampuan pemutus daya (circuit breaker) dan peralatan proteksi lainnya. Dengan mengetahui besarnya arus gangguan maksimum yang mungkin terjadi, engineer dapat memilih peralatan dengan rating pemutusan (breaking capacity) dan rating ketahanan arus (withstand capability) yang memadai. Hal ini mencegah kegagalan peralatan saat gangguan terjadi, yang bisa berakibat pada kerusakan fisik, kebakaran, atau pemadaman luas.

Selain untuk seleksi peralatan, hasil perhitungan tingkat gangguan juga digunakan untuk pengaturan (setting) relay proteksi. Relay harus dapat mendeteksi dan memerintahkan pemutusan arus gangguan dengan cepat dan selektif. Data fault level membantu dalam menentukan setelan arus dan waktu kerja relay agar sistem proteksi berkoordinasi dengan baik, memisahkan hanya bagian sistem yang terganggu tanpa mengganggu bagian lain yang sehat.

Pentingnya perhitungan ini semakin kritis seiring dengan berkembangnya sistem tenaga yang semakin kompleks dan terinterkoneksi. Penambahan pembangkit baru, terutama energi terbarukan yang bersifat intermiten, atau perubahan konfigurasi jaringan dapat mengubah tingkat gangguan. Oleh karena itu, perhitungan perlu diperbarui secara berkala untuk memastikan keselamatan dan keandalan sistem tenaga listrik secara berkelanjutan.

Metode Perhitungan dan Parameter yang Diperlukan

Perhitungan tingkat gangguan umumnya dilakukan dengan metode analisis simetris menggunakan konsep teori rangkaian dan model komponen sistem tenaga listrik. Metode yang paling umum digunakan adalah metode "Impedansi Ekivalen" atau "MVA Method". Inti perhitungannya adalah menentukan impedansi sumber (Thevenin Equivalent Impedance) dilihat dari titik gangguan, yang kemudian digunakan untuk menghitung arus gangguan simetris dengan membagi tegangan sistem sebelum gangguan dengan impedansi total tersebut.

Parameter kunci yang diperlukan untuk perhitungan meliputi data impedansi dari setiap komponen mulai dari sumber. Ini mencakup impedansi urutan positif, negatif, dan nol dari generator, transformator (termasuk koneksi belitan Yg atau delta), saluran transmisi dan distribusi (kabel atau overhead line), serta reaktor jika ada. Data kapasitas daya hubung singkat (Short Circuit Capacity/SCC) dari jaringan utilitas (misalnya dari PLN) di titik interkoneksi juga merupakan input yang sangat kritis.

Perhitungan harus mempertimbangkan berbagai jenis gangguan, yaitu hubung singkat tiga fasa (simetris) dan gangguan tidak seimbang seperti hubung singkat satu fasa ke tanah, dua fasa, atau dua fasa ke tanah. Untuk gangguan tidak seimbang, digunakan analisis komponen simetris (urutan positif, negatif, dan nol) yang memerlukan data impedansi urutan dari setiap komponen. Arus gangguan satu fasa ke tanah, misalnya, sangat bergantung pada jalur kembalinya arus nol (grounding system).

Hasil perhitungan biasanya dinyatakan dalam nilai arus gangguan simetris RMS (kA) dan daya hubung singkat (MVA). Analisis lebih lanjut juga memperhitungkan komponen arus asimetris yang mencakup komponen DC offset, yang menghasilkan nilai puncak (peak) arus gangguan yang lebih tinggi dan menjadi beban dinamis (electrodynamic force) utama bagi peralatan. Software analisis sistem tenaga seperti ETAP, PSS/E, atau SKM PowerTools sering digunakan untuk melakukan simulasi yang akurat, terutama pada sistem yang besar dan kompleks.
