Gas Insulated Switchgear (GIS)

Gas Insulated Switchgear (GIS) adalah peralatan listrik tegangan tinggi yang menggunakan gas SF6 sebagai media isolasi, menggantikan udara, untuk memutuskan dan menghubungkan rangkaian listrik. GIS berfungsi sebagai komponen kunci dalam sistem proteksi dan distribusi daya di gardu induk, terutama di area dengan keterbatasan ruang.

Pengertian, Prinsip Kerja, dan Keunggulan

Gas Insulated Switchgear (GIS) adalah perangkat pemutus dan penghubung (switchgear) tegangan menengah hingga tinggi (biasanya di atas 72,5 kV) yang seluruh komponen konduktif aktifnya (seperti pemutus daya, pemisah, grounding, busbar, dan transformator arus/tegangan) ditempatkan dalam sebuah selungkup logam tertutup yang diisi dengan gas bertekanan. Berbeda dengan switchgear konvensional (AIS - Air Insulated Switchgear) yang menggunakan udara sebagai isolasi dan membutuhkan jarak bebas yang besar, GIS menggunakan gas Sulfur Hexafluoride (SF6) yang memiliki kemampuan isolasi dan pemadaman busur api yang jauh lebih unggul daripada udara. Hal ini memungkinkan ukuran fisik peralatan menjadi sangat ringkas.

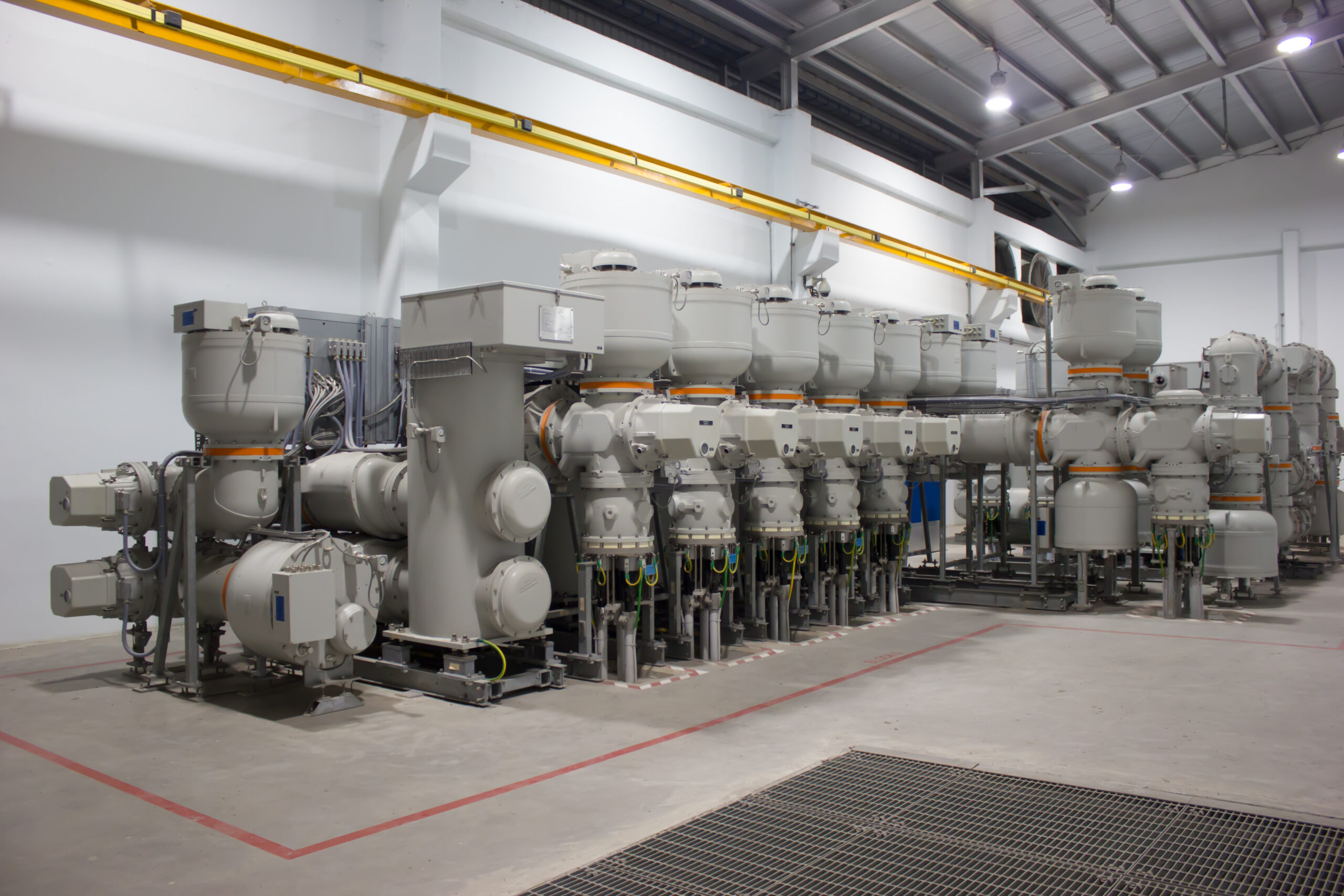

Pandangan dekat modul GIS dengan isolator dan busbar bertekanan SF6.

Prinsip kerja GIS pada dasarnya sama dengan switchgear udara, yaitu untuk mengisolasi, menghubungkan, dan memutuskan aliran listrik. Perbedaan utamanya terletak pada media isolasi dan konfigurasinya. Ketika terjadi gangguan, pemutus daya (circuit breaker) di dalam kompartemen GIS akan membuka kontak. Busur listrik yang timbul akan dipadamkan oleh aliran gas SF6 bertekanan yang memiliki sifat elektro-negatif tinggi, yaitu mampu menangkap elektron bebas dengan cepat sehingga busur padam. Setelah gangguan terisolasi, rangkaian dapat dioperasikan kembali dengan aman.

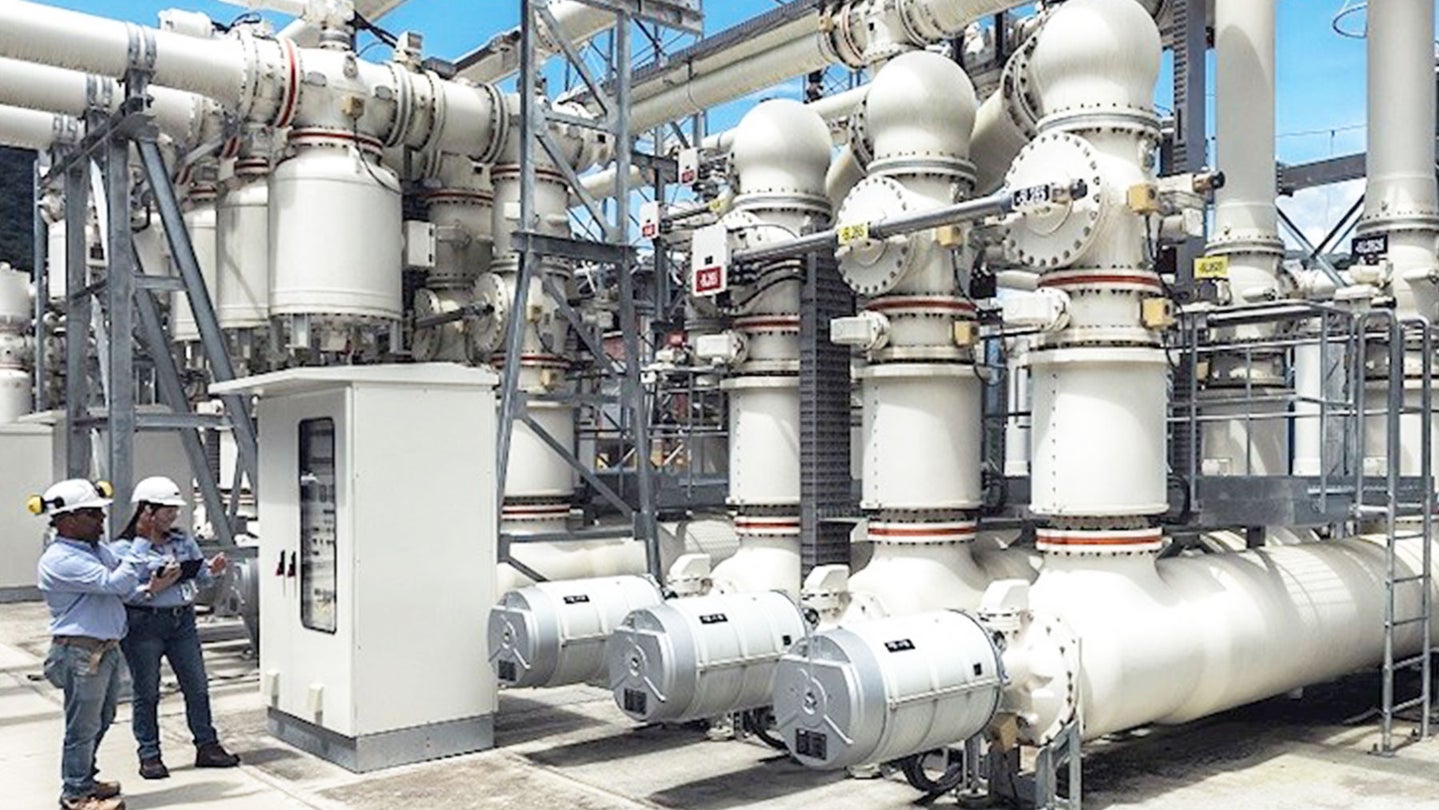

Instalasi lengkap GIS di gardu induk, menunjukkan beberapa sirkuit terhubung.

Keunggulan utama GIS adalah ukurannya yang sangat kompak, hanya membutuhkan sekitar 10-25% dari luas lahan yang dibutuhkan oleh AIS. Ini sangat cocok untuk aplikasi di daerah perkotaan, pembangkit listrik di dalam gedung, atau lokasi dengan keterbatasan ruang dan kondisi lingkungan yang ekstrem. Selain itu, GIS memiliki keandalan tinggi karena komponennya terlindung dari pengaruh lingkungan seperti polusi, garam, kelembaban, dan hewan. Perawatannya juga lebih sederhana karena interval perawatan yang lebih panjang, meskipun memerlukan keahlian khusus untuk menangani gas SF6.

Teknisi melakukan pemeliharaan pada pemutus sirkuit SF6 di dalam kompartemen GIS.

Aplikasi dalam Sistem Ketenagalistrikan dan Pertimbangan Lingkungan

Dalam sistem ketenagalistrikan, GIS banyak diaplikasikan pada gardu induk (GI) tegangan ekstra tinggi (500 kV, 150 kV) dan tinggi (70 kV) yang terintegrasi dengan pembangkit listrik, sistem transmisi, dan distribusi. Di sisi pembangkit, GIS digunakan sebagai generator switchgear untuk menghubungkan output generator ke sistem grid dengan keandalan tinggi dalam ruang terbatas. Pada sistem transmisi dan distribusi, GIS berperan sebagai gardu hubung (switching station) dan gardu induk untuk mendistribusikan daya ke berbagai feeder, sekaligus melindungi sistem dari gangguan hubung singkat dan beban lebih dengan cepat dan akurat.

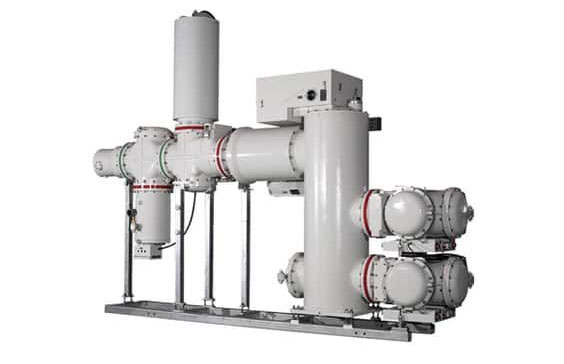

Diagram skematik internal GIS yang menunjukkan alur daya dan komponen gas.

Penggunaan GIS juga sangat strategis untuk meningkatkan keandalan pasokan listrik di kota-kota besar. Gardu induk bawah tanah yang menggunakan GIS memungkinkan penyediaan daya berkapasitas besar tanpa mengganggu tata ruang kota dan estetika. Selain itu, ketahanannya terhadap kondisi cuaca buruk membuatnya ideal untuk daerah pesisir atau industri yang memiliki tingkat polusi udara tinggi, di mana AIS konvensional lebih rentan terhadap flashover (loncatan api isolasi).

Meski memiliki banyak keunggulan, penggunaan GIS memerlukan pertimbangan khusus terkait gas SF6. SF6 adalah gas rumah kaca dengan potensi pemanasan global (GWP) yang sangat tinggi, ribuan kali lipat dibandingkan CO2. Oleh karena itu, kebocoran gas harus dicegah dan penanganannya harus sesuai protokol ketat. Industri saat ini tengah mengembangkan alternatif gas isolasi yang lebih ramah lingkungan atau menggunakan campuran gas dengan GWP lebih rendah. PLN sebagai operator sistem ketenagalistrikan nasional terus mengadopsi teknologi GIS, khususnya untuk proyek-proyek strategis di daerah padat, dengan tetap memperhatikan aspek keselamatan dan lingkungan.
