Inter Trip Protection

Inter Trip Protection (ITP) adalah skema proteksi yang mengirim sinyal perintah trip (pemutusan) jarak jauh antar perangkat proteksi untuk mengisolasi gangguan dengan cepat dan menjaga stabilitas sistem kelistrikan. Fungsi utamanya adalah mengkoordinasikan pemutusan rangkaian di kedua ujung saluran transmisi atau antar pembangkit saat terjadi gangguan internal.

Pengertian, Prinsip Kerja, dan Fungsi

Inter Trip Protection (ITP), atau sering disebut sebagai Transfer Trip, adalah suatu sistem proteksi yang dirancang untuk mengirimkan sinyal perintah trip (pemutusan) secara instan dari satu lokasi ke lokasi lain yang terhubung dalam sistem tenaga listrik. Sinyal ini dikirim melalui saluran komunikasi (seperti fiber optik, PLC, atau microwave) untuk mengaktifkan pemutus daya di lokasi penerima. Tujuannya adalah mengisolasi gangguan dengan sangat cepat, melampaui kecepatan kerja proteksi jarak atau diferensial konvensional, terutama pada kondisi gangguan yang kompleks.

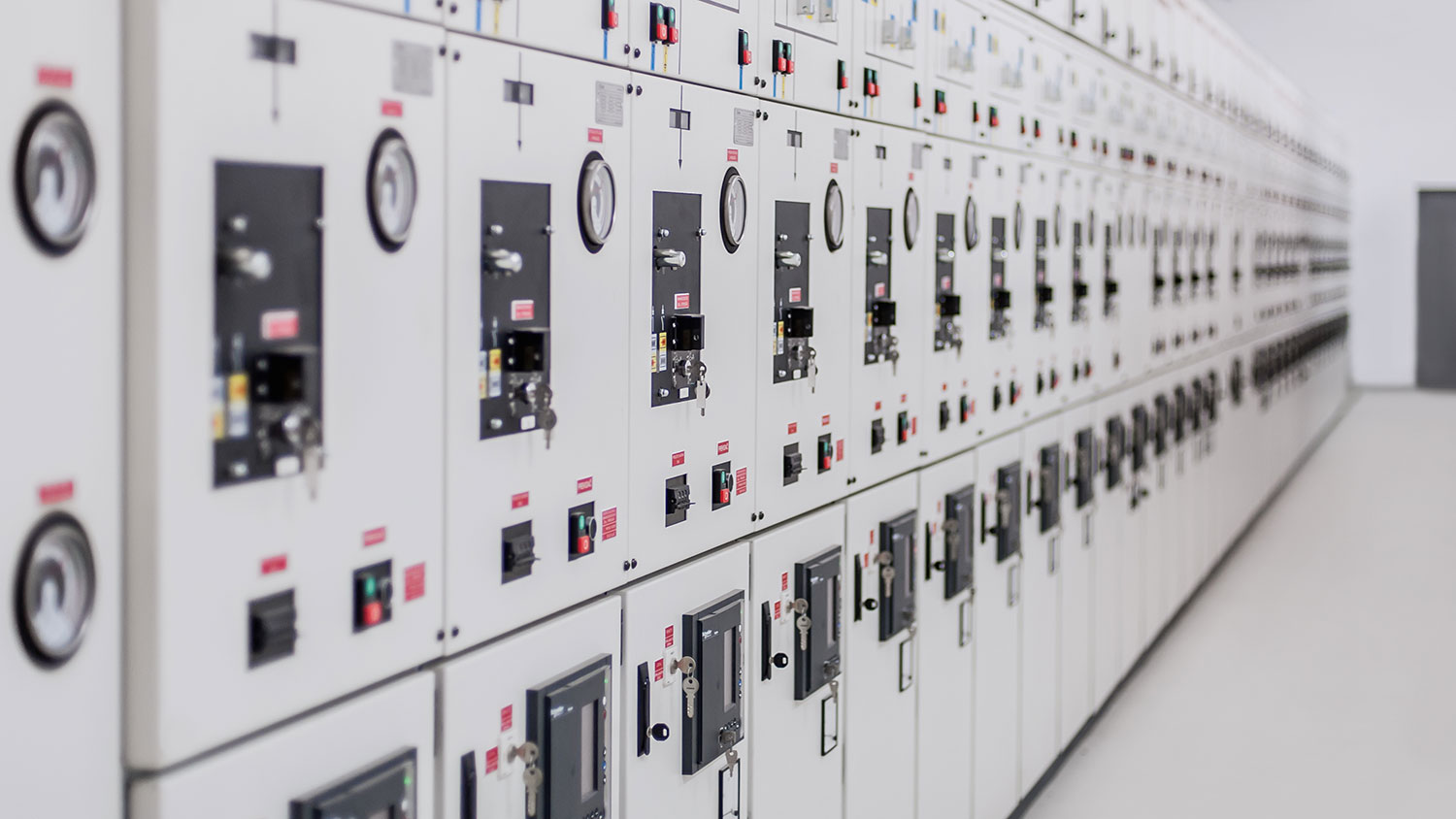

Panel proteksi relai di gardu induk dengan sinyal trip aktif

Prinsip kerjanya didasarkan pada logika bahwa jika perangkat proteksi di satu sisi (misalnya, di Gardu Induk A) mendeteksi gangguan internal yang jelas (seperti gangguan hubung singkat di busbar atau transformator), maka perangkat tersebut tidak hanya memerintahkan pemutus daya lokal untuk trip, tetapi juga secara bersamaan mengirimkan sinyal inter-trip ke perangkat proteksi di sisi lain (Gardu Induk B). Sinyal ini memaksa pemutus daya di sisi B untuk trip juga, meskipun perangkat proteksi di sisi B mungkin tidak 'melihat' gangguan tersebut sebagai gangguan internal di zonanya. Dengan demikian, sumber gangguan terisolasi sepenuhnya dari kedua sisi.

Close-up tombol dan lampu indikasi 'Master Trip Relay' pada panel kontrol

Fungsi utama ITP adalah menjaga stabilitas dan keandalan sistem kelistrikan secara keseluruhan. Dengan mengisolasi gangguan secara simultan di kedua ujung, ITP mencegah kerusakan peralatan yang lebih parah, menghindari perluasan gangguan (blackout), dan mempercepat proses reklosing (penutupan kembali) otomatis pada saluran transmisi. Tanpa ITP, gangguan di satu lokasi mungkin hanya menyebabkan pemutusan di satu sisi, sehingga saluran masih terhubung ke sumber gangguan dari sisi lain, berpotensi menyebabkan ketidakstabilan dan bahaya.

Diagram garis tunggal sistem proteksi inter trip di ruang kontrol

Sumber:

Penerapan dalam Sistem Ketenagalistrikan Indonesia

Dalam konteks sistem kelistrikan Indonesia yang terinterkoneksi, seperti sistem Jawa-Bali atau Sumatera, penerapan Inter Trip Protection menjadi sangat krusial. ITP umumnya diaplikasikan pada proteksi busbar di Gardu Induk (GI) penting, proteksi generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">transformator tenaga, dan pada saluran transmisi panjang dengan ujung-ujung yang terhubung ke sumber pembangkit yang berbeda. Skema ini memastikan bahwa jika terjadi gangguan di busbar sebuah GI, tidak hanya pemutus daya di GI tersebut yang trip, tetapi juga pemutus daya di GI tetangga yang terhubung langsung, sehingga gangguan tidak 'mengalir' dan mengganggu stabilitas jaringan interkoneksi.

Teknisi memeriksa relay proteksi diferensial untuk sistem inter trip

Penerapan ITP juga vital dalam skema proteksi pembangkit listrik, terutama untuk mencegah kondisi motorisasi (motoring) pada generator. Misalnya, ketika sebuah pembangkit besar mendadak trip karena gangguan internal, terdapat risiko daya dari sistem grid mengalir balik ke generator yang trip dan membuatnya berputar seperti motor. Untuk mencegah kerusakan generator, sinyal inter-trip dikirim ke pemutus daya penghubung (generator circuit breaker) di sisi tegangan tinggi untuk segera memutuskan pembangkit dari grid.

Pengembangan dan pemeliharaan sistem ITP menjadi bagian dari standar keandalan (reliability) yang diatur oleh operator sistem seperti PLN. Ketersediaan saluran komunikasi yang andal dan berkecepatan tinggi (seperti jaringan fiber optik) adalah prasyarat mutlak untuk implementasi ITP yang efektif. Tanpa saluran komunikasi yang baik, sinyal trip mungkin terlambat atau hilang, sehingga mengurangi efektivitas proteksi dan membahayakan sistem. Oleh karena itu, ITP merupakan contoh nyata konvergensi antara teknologi proteksi listrik dan teknologi komunikasi dalam menopang ketahanan sistem tenaga listrik nasional.
