Jointing Kabel Tegangan Tinggi

Jointing kabel tegangan tinggi adalah proses penyambungan dua atau lebih segmen kabel tegangan tinggi (biasanya di atas 1 kV) untuk membentuk satu jalur konduktor yang kontinu dan andal. Fungsi utamanya adalah memastikan kelangsungan aliran listrik, isolasi yang sempurna, dan proteksi mekanis pada titik sambung di jaringan transmisi dan distribusi.

Pengertian, Fungsi, dan Pentingnya dalam Sistem Tenaga Listrik

Dalam dunia ketenagalistrikan, jointing kabel tegangan tinggi (TT) adalah teknik khusus dan kritis untuk menyambung konduktor, lapisan isolasi, dan pelindung (shield) dari dua ujung kabel. Proses ini jauh lebih kompleks dibandingkan penyambungan kabel tegangan rendah karena harus menangani medan listrik yang sangat tinggi, panas akibat rugi-rugi daya, serta tekanan mekanis dan lingkungan. Jointing dilakukan pada berbagai aplikasi, seperti perpanjangan jalur transmisi dan distribusi, perbaikan kabel yang rusak, atau penyambungan kabel ke peralatan seperti transformator dan switchgear.

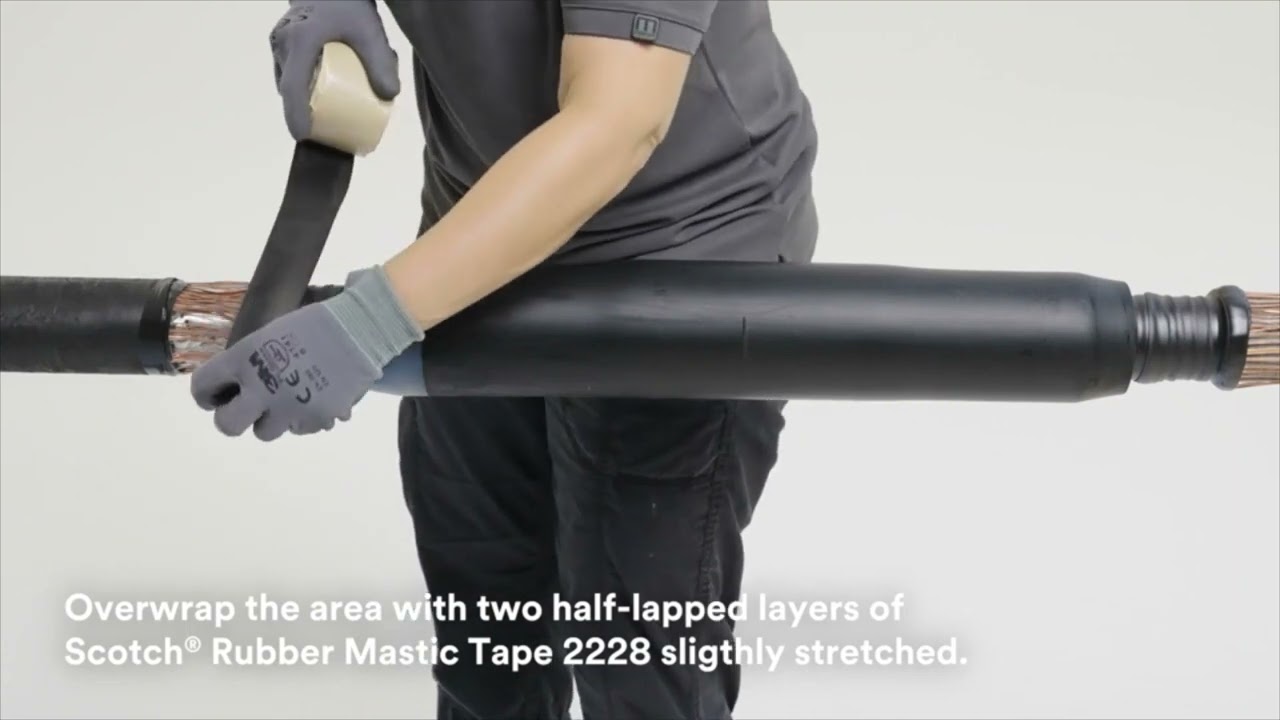

Teknisi memasang isolasi pada sambungan kabel tegangan tinggi di tiang.

Fungsi utama dari sambungan atau joint ini adalah menciptakan kontinuitas listrik dan mekanik yang setara dengan kabel itu sendiri. Sebuah joint yang baik harus memiliki tahanan listrik yang sangat rendah untuk mencegah pemanasan berlebih, kekuatan dielektrik yang mampu menahan tegangan kerja dan surge, serta ketahanan terhadap kelembaban, korosi, dan gaya tarik. Kegagalan pada joint dapat menyebabkan pemadaman luas, kerusakan peralatan mahal, dan bahkan bahaya keselamatan seperti ledakan atau kebakaran.

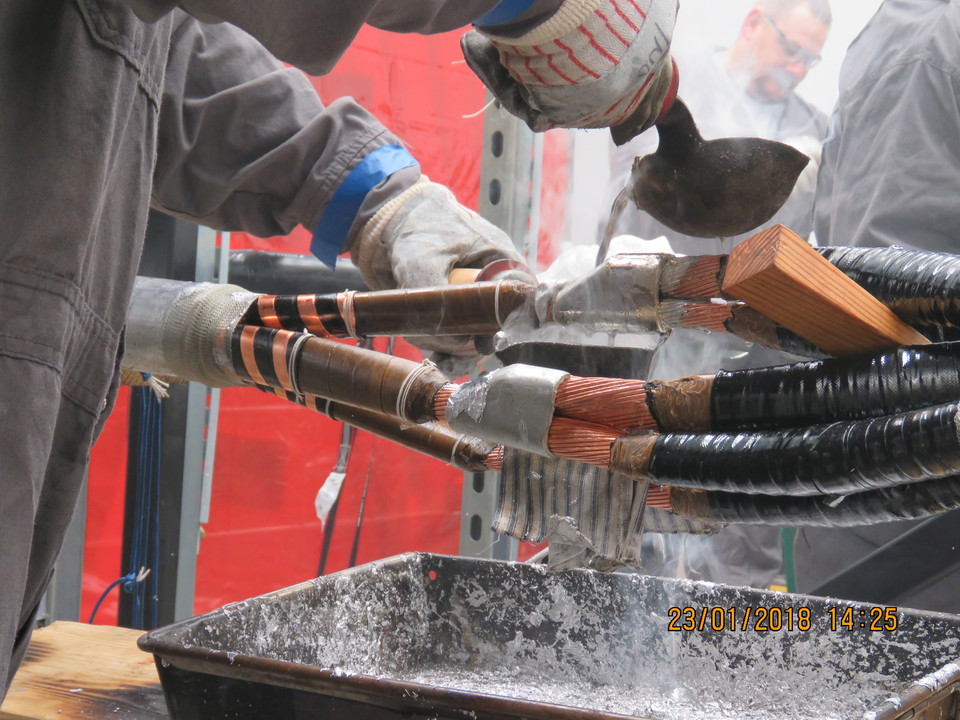

Close-up tangan teknisi menyolder konduktor kabel tegangan menengah.

Pentingnya jointing yang sempurna semakin krusial dalam sistem transmisi dan distribusi bawah tanah (underground) yang banyak digunakan di area perkotaan. Berbeda dengan saluran udara (SUTT/SUTET) yang sambungannya dilakukan dengan konduktor telanjang, kabel bawah tanah memerlukan joint khusus yang dibungkus dalam rumah (jointing sleeve) berisi bahan isolasi padat atau cair untuk menekan medan listrik dan melindungi dari air. Proses ini menjadi penentu keandalan (reliability) seluruh jaringan.

Sambungan kabel bawah tanah terlindungi dalam rumah jointing beton.

Sumber:

Metode, Material, dan Tahapan Pengerjaan

Jointing kabel TT umumnya dikategorikan menjadi dua jenis utama: straight joint (untuk menyambung dua kabel sejajar) dan stop end/tapping joint (untuk menyambung cabang atau mengakhiri kabel). Metode pengerjaannya sangat bergantung pada jenis isolasi kabel, yaitu kabel berisolasi kertas dan minyak (PILC) atau kabel berisolasi ekstrusi seperti XLPE (Cross-Linked Polyethylene). Untuk kabel XLPE yang paling modern, teknik heat-shrink dan cold-shrink dengan bahan silikon atau EPR (Ethylene Propylene Rubber) banyak digunakan karena praktis dan andal.

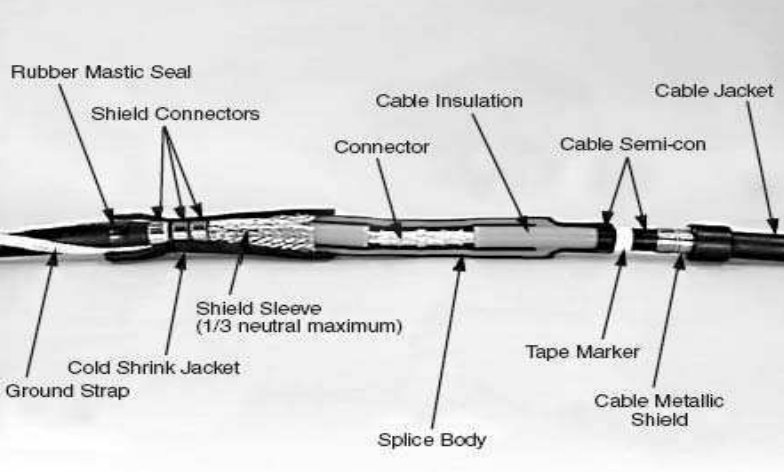

Diagram teknis potongan sambungan kabel berisolasi XLPE dan termokrim.

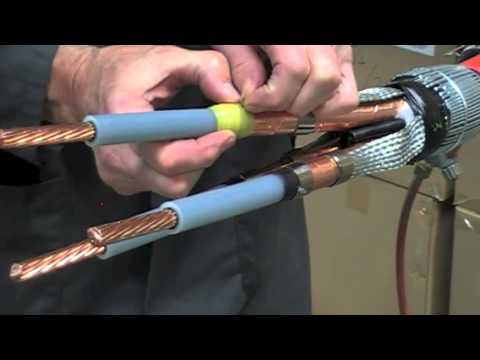

Tahapan pengerjaan jointing harus mengikuti prosedur standar yang ketat. Pertama, pemotongan dan pengupasan lapisan kabel (outer sheath, metallic shield, insulation) dengan presisi. Kedua, pemasangan connector pada konduktor tembaga/aluminium, biasanya dengan metode crimping atau kompresi untuk memastikan kontak listrik yang optimal. Tahap inti adalah pembentukan kembali lapisan isolasi utama di atas sambungan konduktor menggunakan bahan semisol atau tape khusus, yang dirancang untuk menyebarkan medan listrik secara merata dan mencegah konsentrasi tegangan.

Tahap akhir melibatkan pemasangan lapisan pelindung logam (copper mesh) untuk kontinuitas grounding, dilanjutkan dengan pembungkusan menggunakan rumah joint (biasanya dari bahan plastik atau logam) yang diisi dengan compound isolasi atau disegel secara vakum. Setiap tahap harus melalui pemeriksaan kebersihan yang ekstrem karena partikel debu sekalipun dapat menjadi titik awal kegagalan isolasi. Setelah selesai, joint harus diuji dengan High Potential (Hi-Pot) atau Partial Discharge test untuk memastikan integritas dielektriknya sebelum dioperasikan pada tegangan penuh.
