Koordinasi Proteksi

Pengertian dan Prinsip Dasar

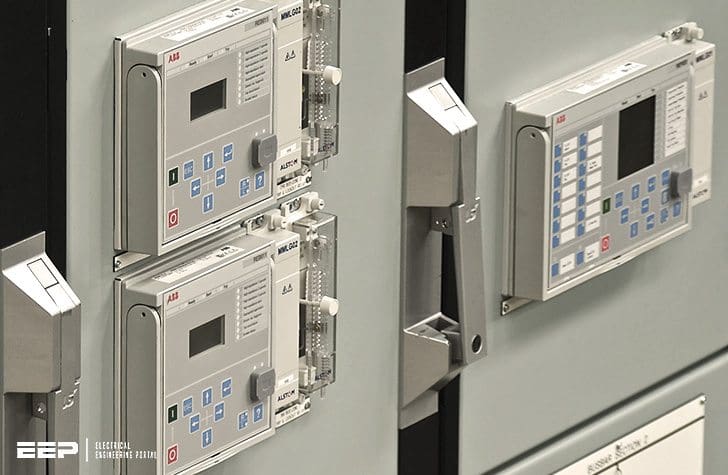

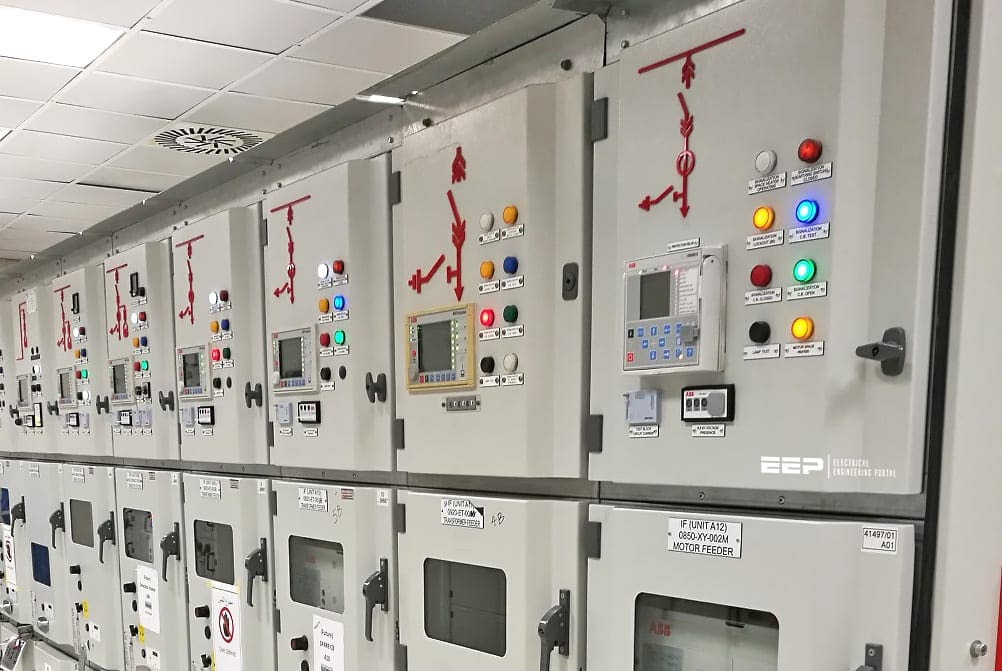

Koordinasi Proteksi dalam ketenagalistrikan adalah proses merancang dan mengatur setelan (setting) berbagai perangkat proteksi, seperti relay arus lebih (overcurrent), relay diferensial, dan relay jarak, agar bekerja secara selektif dan berurutan. Tujuannya adalah memastikan ketika terjadi gangguan (misalnya hubung singkat atau beban lebih), hanya perangkat proteksi yang paling dekat dengan titik gangguan yang bekerja terlebih dahulu untuk memisahkan bagian sistem yang bermasalah, sementara bagian sistem lain yang sehat tetap beroperasi normal.

Prinsip dasarnya adalah Time Grading (koordinasi waktu) dan Current Grading (koordinasi arus). Pada time grading, relay yang lebih dekat dengan gangguan disetel dengan waktu kerja (time delay) yang lebih cepat dibanding relay di hulunya, menciptakan urutan operasi seperti riak (cascade). Sementara current grading memanfaatkan perbedaan besaran arus gangguan yang terdeteksi di setiap titik. Kombinasi kedua prinsip ini menciptakan 'zona proteksi' yang tumpang tindih secara terkendali, memastikan tidak ada 'area buta' (blind spot) yang tidak terlindungi.

Koordinasi yang baik sangat krusial untuk menjaga stabilitas dan keandalan sistem. Tanpa koordinasi, gangguan kecil di jaringan distribusi bisa menyebabkan relay di gardu induk atau bahkan di pembangkit listrik bekerja, mengakibatkan pemadaman luas yang tidak perlu (blackout). Dengan demikian, koordinasi proteksi adalah tulang punggung dari keandalan (reliability) dan keamanan (security) penyaluran tenaga listrik.

Penerapan pada Sistem Pembangkit, Transmisi, dan Distribusi

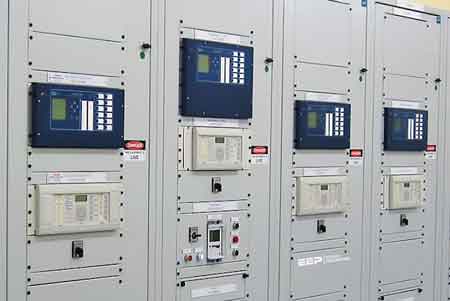

Pada pembangkit listrik, koordinasi proteksi melindungi generator, transformator penaik tegangan (step-up), dan busbar. Relay diferensial generator dan transformator bekerja sangat cepat (instan) untuk gangguan internal yang parah. Sementara relay arus lebih dengan time delay yang disetel secara koordinatif melindungi terhadap gangguan di luar pembangkit, memastikan pembangkit tidak terlepas dari sistem secara tidak perlu jika gangguannya dapat diisolasi oleh perangkat di jaringan transmisi.

Di jaringan transmisi (SUTT/SUTET), relay jarak (distance relay) adalah yang paling dominan. Relay ini membagi saluran transmisi menjadi beberapa zona (Zona 1, 2, 3) dengan waktu operasi yang berbeda. Zona 1 bekerja instan untuk gangguan di sekitar 80-90% panjang saluran, Zona 2 dengan delay pendek melindungi sisa saluran plus sebagian kecil saluran berikutnya, dan Zona 3 sebagai cadangan dengan delay lebih lama. Koordinasi antar relay di kedua ujung saluran dan dengan relay di gardu induk berikutnya mutlak diperlukan.

Di tingkat distribusi (jaringan 20 kV ke bawah), koordinasi proteksi sering menggunakan relay arus lebih (OCR/OCGR) dan recloser. Recloser dipasang di jaringan penyulang (feeder) untuk memutus dan menyambung kembali secara otomatis saat gangguan sementara (seperti tertiupnya dahan pohon). Jika gangguan permanen, recloser akan mengunci (lock-out) setelah beberapa percobaan, memungkinkan fuse (sekering) di jaringan cabang bawahannya yang melebur terlebih dahulu, sehingga hanya pelanggan di cabang yang terganggu saja yang padam.

Studi koordinasi proteksi menggunakan software khusus (seperti ETAP, SKM) untuk menganalisis kurva waktu-arus (TCC - Time Current Characteristic) dari semua perangkat. Kurva dari fuse, relay, dan pemutus daya harus diatur agar tidak saling tumpang tindih secara salah, memastikan urutan operasi yang diinginkan. Studi ini harus diperbarui setiap ada penambahan atau perubahan beban dan konfigurasi jaringan.
