Phasor Measurement Unit (PMU)

Phasor Measurement Unit (PMU) adalah perangkat berteknologi tinggi yang mengukur besaran listrik (tegangan dan arus) secara real-time dengan sinkronisasi waktu presisi menggunakan GPS, menghasilkan data fasor yang digunakan untuk memantau, menganalisis, dan mengontrol stabilitas sistem tenaga listrik.

Pengertian, Prinsip Kerja, dan Fungsi Utama

Phasor Measurement Unit (PMU) adalah perangkat sensor canggih yang dipasang di gardu induk, saluran transmisi, atau pembangkit listrik untuk mengukur besaran listrik sinusoidal (tegangan dan arus) secara real-time. Keunikan PMU terletak pada kemampuannya memberikan pengukuran fasor (magnitudo dan sudut fasa) yang disinkronkan dengan akurasi waktu sangat tinggi, biasanya menggunakan sinyal satelit Global Positioning System (GPS). Sinkronisasi waktu ini memungkinkan pengukuran dari berbagai lokasi yang terpisah jauh memiliki referensi waktu yang sama, sehingga menghasilkan 'snapshot' kondisi sistem tenaga listrik secara bersamaan di seluruh jaringan.

Close-up PMU perangkat di gardu listrik dengan kabel dan indikator LED menyala

Fungsi utama PMU adalah menyediakan data pengukuran yang sangat cepat dan akurat untuk keperluan Wide Area Monitoring Systems (WAMS). Data fasor waktu-nyata ini memungkinkan operator sistem untuk memantau dinamika sistem, mendeteksi osilasi daya, mengukur frekuensi, dan menganalisis stabilitas transien. Dengan data yang terkoordinasi waktu, PMU menjadi 'mata' bagi sistem kontrol modern untuk melihat kondisi grid secara keseluruhan, bukan hanya di satu lokasi, sehingga meningkatkan situasional awareness dan keandalan operasi sistem tenaga listrik.

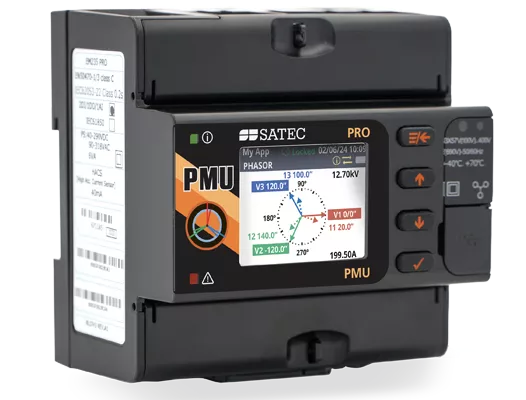

Teknisi memeriksa instalasi PMU pada panel kontrol di substation listrik

Sumber:

IEEE Standard for Synchrophasor Measurements for Power Systems

Penerapan dalam Sistem Tenaga Listrik: Transmisi, Pembangkit, dan Proteksi

Dalam konteks transmisi dan operasi sistem, data dari jaringan PMU digunakan untuk aplikasi kritis seperti State Estimation yang lebih akurat, pemantauan stabilitas sudut rotor, identifikasi kontingensi, dan analisis mode osilasi. Misalnya, osilasi daya antar area yang dapat mengancam stabilitas sistem dapat dideteksi lebih dini dan dimitigasi sebelum menyebabkan pemadaman luas. Integrasi PMU juga mendukung optimalisasi aliran daya dan integrasi sumber energi terbarukan (seperti PLTS dan PLTB) yang bersifat intermiten, dengan memberikan gambaran real-time tentang kondisi grid sehingga penetrasi energi hijau dapat dikelola dengan lebih aman.

Diagram konsep sinyal sinkronisasi fasor pada peta jaringan listrik cerdas

Pada bidang proteksi dan pembangkit, PMU meningkatkan kinerja sistem proteksi canggih (wide-area protection) dan kontrol. Di pembangkit, PMU dapat memantau kondisi sinkronisasi generator dengan grid. Untuk proteksi, data fasor yang terkoordinasi memungkinkan implementasi skema proteksi berbasis luas, seperti out-of-step protection, adaptive relaying, dan fault location yang sangat akurat. Dengan demikian, PMU menjadi tulang punggung menuju smart grid dan sistem ketenagalistrikan yang lebih resilien, mampu melakukan restorasi sistem (self-healing) secara otomatis pasca gangguan berdasarkan data pengukuran yang presisi dan cepat.
