Sinkronisasi Generator

Pengertian dan Prinsip Dasar Sinkronisasi

Sinkronisasi generator adalah prosedur kritis dalam operasi pembangkit listrik untuk menyambungkan sebuah generator (yang akan dioperasikan) ke sistem kelistrikan (busbar) yang sudah bertegangan. Proses ini harus memenuhi empat kondisi kesamaan atau mendekati nilai yang sama, yaitu: tegangan (voltage), frekuensi (frequency), sudut fasa (phase angle), dan urutan fasa (phase sequence). Jika generator disambungkan tanpa memenuhi kondisi sinkron (out-of-sync), akan timbul arus sirkulasi dan torsi puntir mekanis yang sangat besar yang dapat merusak generator dan peralatan terkait.

Prinsip kerjanya adalah dengan mencocokkan parameter listrik keluaran generator (yang diputar oleh prime mover seperti turbin) dengan parameter listrik pada busbar sistem. Operator atau sistem otomatis (Auto Synchronizer) akan mengatur kecepatan putaran mesin penggerak untuk menyamakan frekuensi, mengatur eksitasi medan generator untuk menyamakan tegangan, dan menunggu momen di mana perbedaan sudut fasa antara kedua sumber mendekati nol. Pada saat kondisi hampir identik inilah, pemutus tenaga (circuit breaker) dihubungkan untuk menyambungkan generator ke jaringan.

Urutan fasa harus diperiksa dan dipastikan sama sebelum proses sinkronisasi dimulai. Ketidakcocokan urutan fasa akan menyebabkan generator berputar terbalik (untuk motor) dan sinkronisasi tidak mungkin tercapai. Proses ini berlaku baik untuk generator pertama kali dihubungkan ke jaringan (initial synchronization) maupun untuk generator yang akan disambungkan kembali setelah sebelumnya dilepas dari sistem.

Fungsi, Metode, dan Pentingnya Proteksi

Fungsi utama sinkronisasi adalah untuk memastikan integrasi pembangkit baru ke dalam jaringan secara mulus dan aman, tanpa menimbulkan gangguan (disturbance) pada kualitas daya sistem yang ada. Proses yang tepat mencegah terjadinya lonjakan arus (inrush current) dan fluktuasi daya yang dapat menyebabkan pemadaman, merusak belitan generator, atau bahkan merusak poros dan kopling turbin-generator akibat torsi mekanis yang berlebihan.

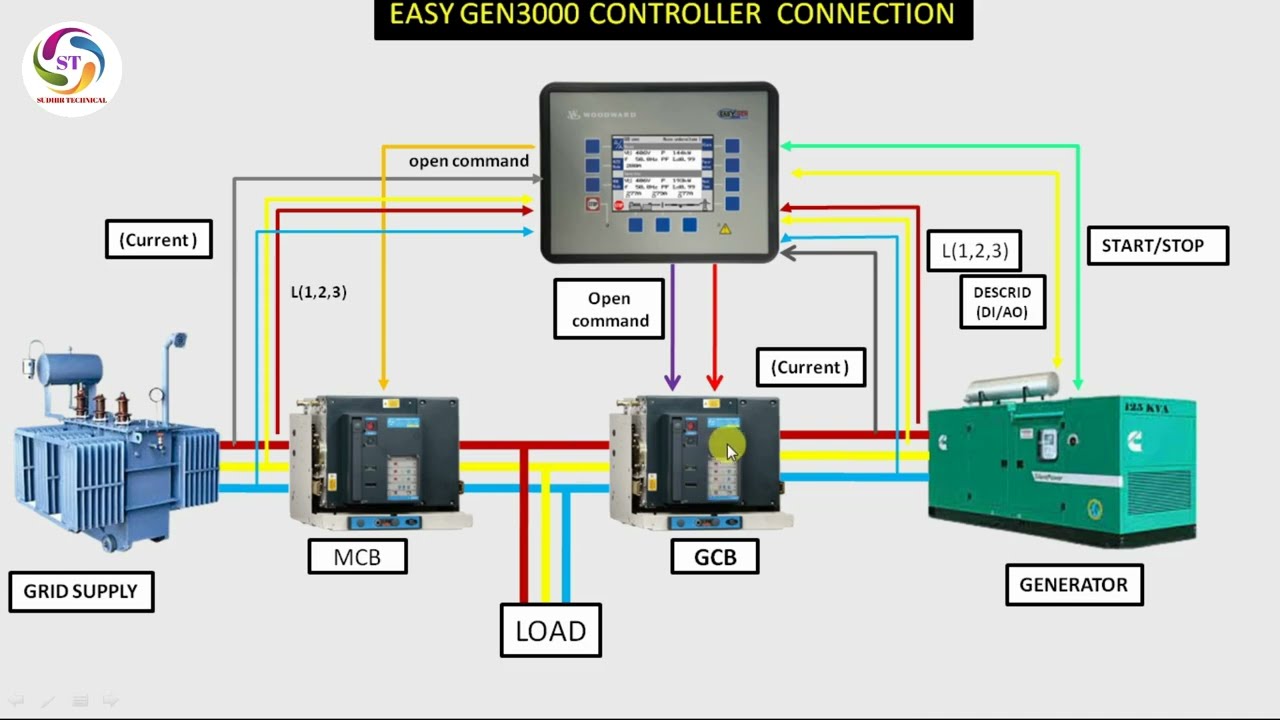

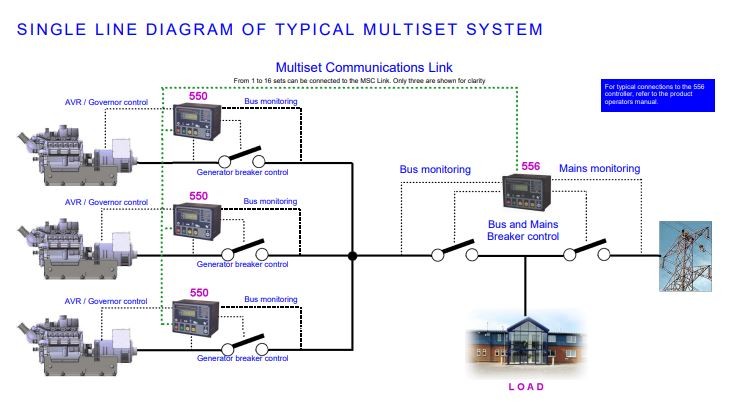

Terdapat dua metode utama sinkronisasi: manual dan otomatis. Pada metode manual, operator mengamati perangkat sinkroskop (synchroscope) dan lampu sinkronisasi (synchronizing lamps) untuk menentukan momen penutupan pemutus tenaga. Metode otomatis menggunakan perangkat relay sinkronisasi otomatis (Auto Synchronizing Relay - ASR) yang secara terus-menerus membandingkan parameter dan memberikan perintah penutupan pada momen yang tepat, sehingga lebih akurat, cepat, dan mengurangi human error.

Proteksi selama sinkronisasi sangat krusial. Generator dilengkapi dengan relay proteksi antisinkron (anti-synchronizing relay) atau relay pengaman salah sinkron (out-of-step protection) yang akan memblokir atau membatalkan penutupan pemutus tenaga jika penyimpangan parameter (seperti selisih frekuensi, tegangan, atau sudut fasa) melebihi batas yang diizinkan. Standar yang ketat ini menjaga keandalan (reliability) dan stabilitas sistem tenaga listrik secara keseluruhan.

Dalam konteks sistem transmisi, sinkronisasi yang baik memastikan aliran daya antar area sistem berlangsung stabil. Kegagalan sinkronisasi dapat memicu osilasi daya dan mengarah pada ketidakstabilan sistem, yang pada kasus terburuk dapat menyebabkan pemisahan jaringan (grid separation) atau blackout.
