Static Synchronous Compensator (STATCOM)

Static Synchronous Compensator (STATCOM) adalah perangkat elektronika daya (FACTS) yang digunakan untuk meningkatkan kualitas dan stabilitas daya pada sistem tenaga listrik. Fungsi utamanya adalah mengatur tegangan dan daya reaktif secara cepat dan kontinu.

Pengertian, Prinsip Kerja, dan Aplikasi

Static Synchronous Compensator (STATCOM) adalah perangkat Flexible AC Transmission System (FACTS) yang berfungsi sebagai sumber atau penyerap daya reaktif secara statis (tanpa komponen bergerak besar). Ia bekerja dengan prinsip konverter sumber tegangan (Voltage Source Converter - VSC) yang menghasilkan gelombang AC yang sefase dengan sistem, memungkinkan injeksi atau penyerapan arus reaktif. Berbeda dengan kompensator konvensional seperti SVC yang mengatur reaktansi, STATCOM mengontrol amplitudo tegangan output-nya, sehingga memberikan respons yang lebih cepat dan performa yang lebih baik pada kondisi tegangan rendah.

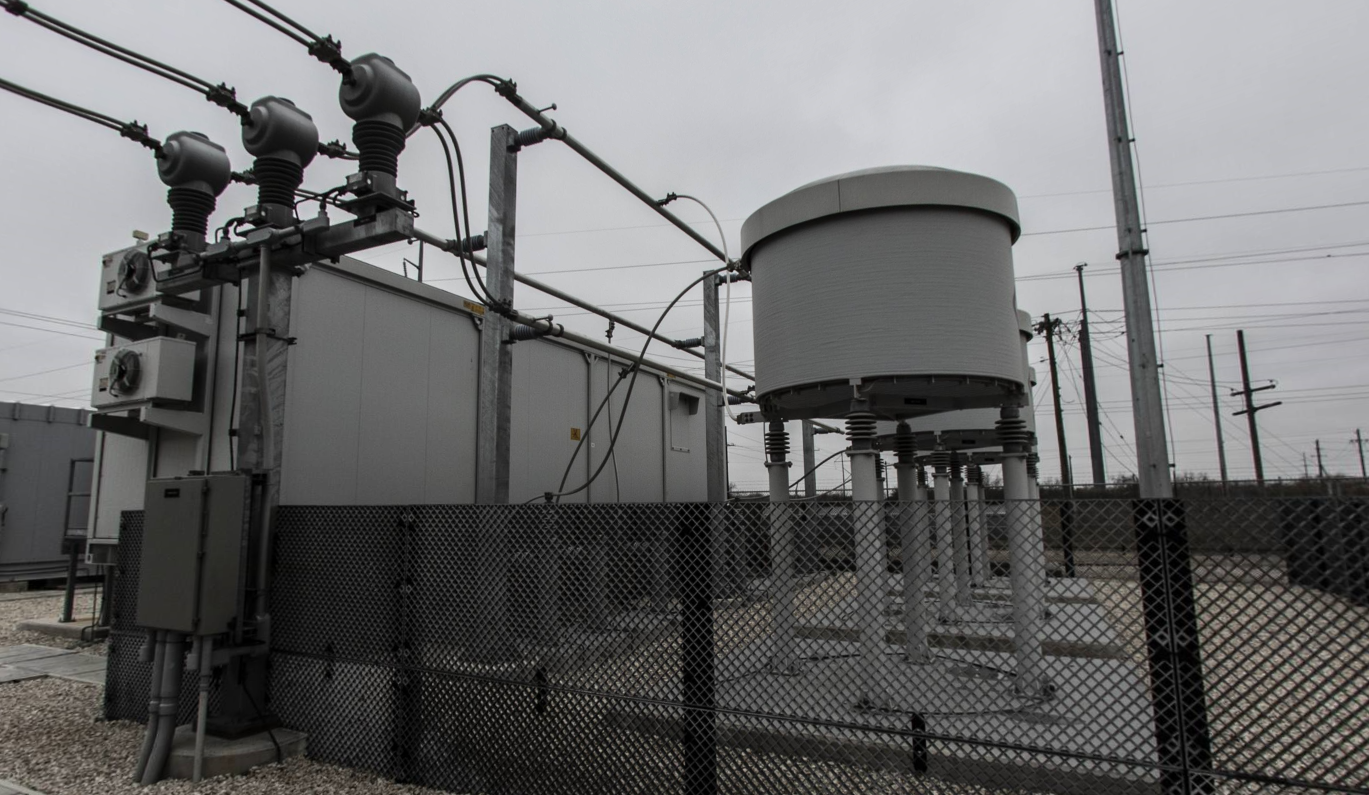

Instalasi STATCOM lengkap di gardu induk dengan kapasitor dan reaktor

STATCOM memiliki aplikasi luas dalam sistem ketenagalistrikan. Pada jaringan transmisi, ia digunakan untuk stabilisasi tegangan, meningkatkan kapasitas transfer daya, dan meredam osilasi daya. Di sisi pembangkit, khususnya yang terinterkoneksi dengan sumber energi terbarukan (seperti PLTS atau PLTB) yang bersifat intermiten, STATCOM membantu menjaga stabilitas tegangan titik common coupling (PCC). Selain itu, di sisi beban industri, STATCOM dapat digunakan untuk memperbaiki faktor daya dan menekan flicker yang diakibatkan oleh beban-beban berat yang berubah dengan cepat, seperti pada industri peleburan baja.

Close-up panel kontrol dan IGBT valve tower unit STATCOM

Sumber:

IEEE Xplore - Flexible AC Transmission Systems

Manfaat dan Perbandingan dalam Sistem Proteksi dan Stabilitas

Dari segi manfaat, STATCOM memberikan kontribusi signifikan terhadap keandalan dan efisiensi sistem. Dengan kemampuannya mengatur tegangan secara cepat dan presisi, STATCOM membantu mencegah collapse tegangan (voltage collapse) yang dapat memicu pemadaman luas. Ia juga meningkatkan margin stabilitas transien sistem dengan menyediakan dukungan daya reaktif tepat setelah terjadinya gangguan, seperti hubung singkat, sehingga membantu generator tetap tersinkronisasi. Kemampuan ini secara tidak langsung juga mendukung proteksi sistem dengan menjaga parameter sistem dalam batas aman dan mengurangi beban kerja relay proteksi.

Diagram teknis satu garis sistem STATCOM pada jaringan listrik

Dibandingkan dengan kompensator reaktif statis konvensional seperti SVC (Static Var Compensator), STATCOM memiliki keunggulan dalam hal kecepatan respons, footprint yang lebih kecil karena tidak membutuhkan bank kapasitor dan reaktor berukuran besar, serta kemampuan memberikan rating arus penuh bahkan pada kondisi tegangan sistem yang rendah. Dalam konteks integrasi energi terbarukan di Indonesia, teknologi seperti STATCOM menjadi krusial untuk menjaga kualitas daya dan stabilitas grid, sebagaimana diatur dalam standar grid code. Penggunaannya mendukung program pemerintah dan PLN dalam menciptakan sistem transmisi yang lebih 'pintar' (smart grid) dan andal.

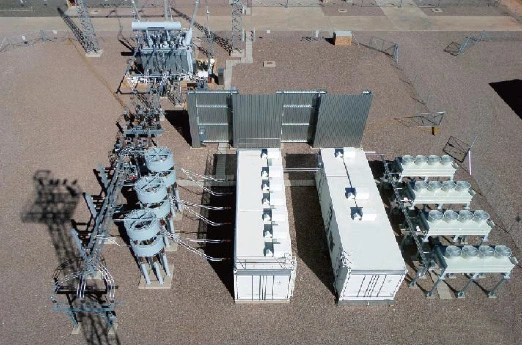

Pemandangan luas gardu listrik dengan peralatan STATCOM berukuran besar

Sumber:
