Synchro Check Relay

Synchro Check Relay adalah perangkat proteksi yang memastikan kondisi sinkronisasi antara dua sumber tegangan (misalnya generator dan grid) sebelum penyambungan paralel. Fungsinya mencegah kerusakan akibat perbedaan frekuensi, fase, atau tegangan yang signifikan.

Pengertian dan Prinsip Kerja

Synchro Check Relay (atau Synchronism Check Relay) adalah perangkat proteksi yang digunakan untuk memverifikasi bahwa kondisi dua sumber tegangan listrik telah memenuhi kriteria sinkron sebelum dihubungkan secara paralel. Penyambungan dua sumber yang tidak sinkron dapat menimbulkan arus sirkulasi yang sangat besar, menyebabkan kerusakan mekanis pada generator dan gangguan stabilitas pada sistem tenaga listrik.

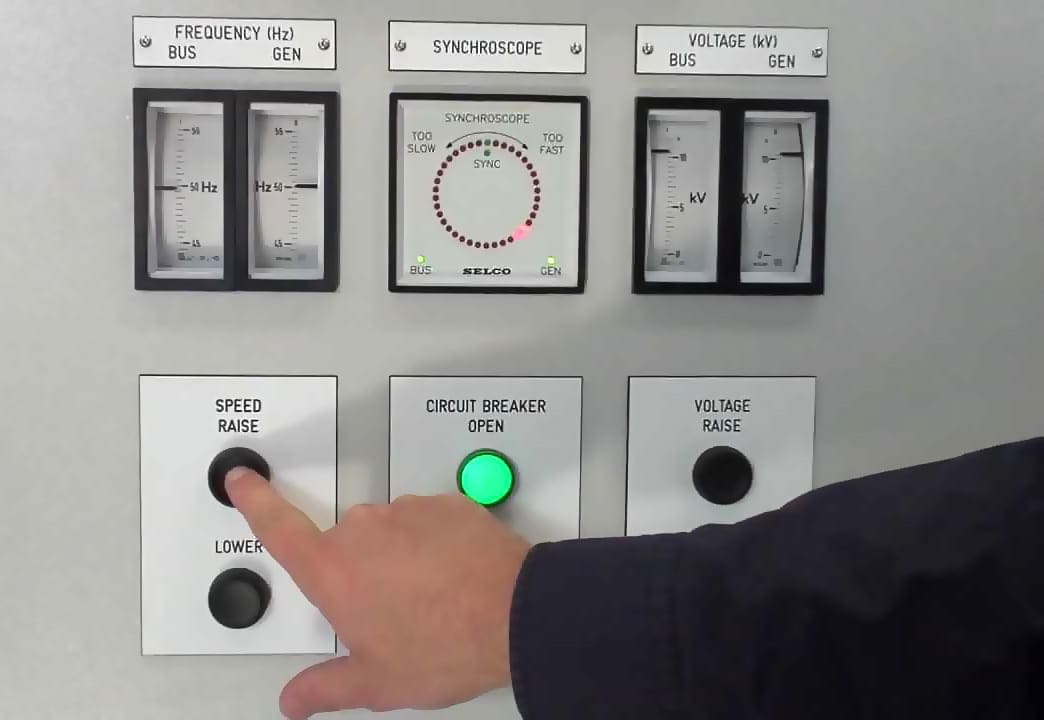

Close-up relay sinkronisasi dengan label Sync-Check di panel kontrol listrik

Relay ini bekerja dengan membandingkan parameter listrik dari kedua sumber, yaitu tegangan, frekuensi, dan sudut fase. Relay akan mengizinkan penutupan pemutus sirkuit (circuit breaker) hanya jika perbedaan antara kedua sumber berada dalam batas toleransi yang telah ditentukan sebelumnya. Parameter kunci yang dipantau adalah perbedaan sudut fase (ΔΦ), perbedaan frekuensi (Δf), dan perbedaan tegangan (ΔV).

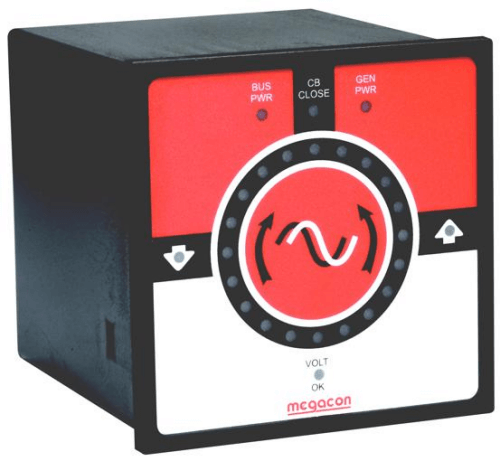

Panel proteksi gardu induk berisi beberapa relay sinkro check dan perangkat sejenis

Dalam operasinya, relay secara konstan menghitung selisih sudut fase antara dua sumber. Jika selisih sudut fase melebihi setting yang diizinkan (misalnya 20 derajat), relay akan mencegah penutupan atau memerintahkan pembukaan jika sudah terhubung. Prinsip ini melindungi peralatan dari tegangan transient dan torsi puntir mekanis yang berbahaya.

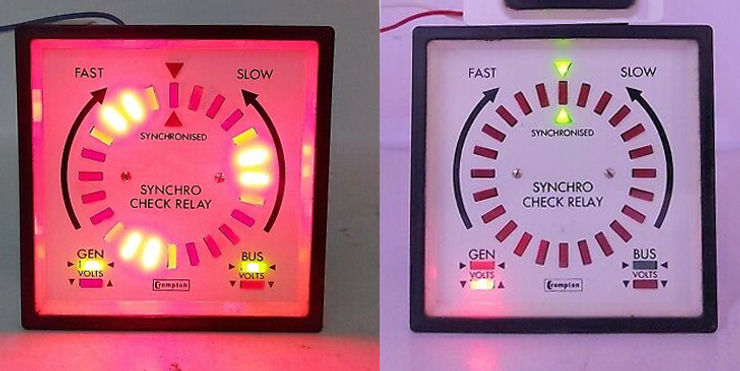

Diagram teknik skema pengkabelan dan koneksi synchro check relay dalam sistem

Sumber:

ESDM - Glosarium Sistem Tenaga Listrik

Aplikasi dan Pentingnya dalam Sistem Tenaga Listrik

Dalam konteks pembangkit listrik, Synchro Check Relay sangat kritis pada saat proses sinkronisasi generator ke grid (jaringan interkoneksi). Sebelum generator disambungkan ke sistem, operator harus memastikan bahwa tegangan, frekuensi, dan urutan fasanya sesuai dengan grid. Relay ini bertindak sebagai pengaman otomatis terakhir yang mencegah kesalahan sinkronisasi manual.

Engineer menggunakan multimeter untuk menguji relay sinkronisasi di panel listrik

Pada sistem transmisi dan distribusi, relay ini sering diterapkan pada jaringan yang memiliki dua sumber pasokan atau pada titik-titik interkoneksi antar sistem (tie lines). Fungsinya adalah untuk memastikan penyambungan kembali (reclosing) setelah terjadi gangguan dilakukan hanya ketika kedua sisi sudah dalam kondisi sinkron. Ini mencegah gangguan berulang dan menjaga stabilitas sistem keseluruhan.

Pentingnya Synchro Check Relay terletak pada perannya sebagai pelindung investasi aset mahal seperti generator dan transformator, serta penjaga keandalan (reliability) dan keamanan (security) operasi sistem tenaga listrik. Tanpa proteksi ini, risiko kerusakan peralatan dan pemadaman luas (blackout) akibat ketidakstabilan sistem menjadi jauh lebih tinggi.
