Transfer Trip Scheme

Transfer Trip Scheme adalah skema proteksi jarak jauh yang mengirimkan sinyal trip untuk memutuskan pemutus daya di lokasi yang jauh, biasanya digunakan untuk melindungi sistem transmisi dari gangguan di ujung yang lain.

Pengertian dan Prinsip Kerja

Transfer Trip Scheme (TTS), atau sering disebut skema trip transfer, adalah suatu metode proteksi yang dirancang untuk mengamankan sistem tenaga listrik, khususnya saluran transmisi, dengan mengirimkan sinyal perintah untuk membuka (trip) pemutus daya (circuit breaker) dari satu lokasi ke lokasi lain yang berjauhan. Skema ini biasanya diaktifkan ketika perangkat proteksi utama, seperti relay jarak, mendeteksi adanya gangguan permanen (misalnya hubung singkat) di dalam zona proteksinya. Tujuan utamanya adalah memastikan bahwa kedua ujung saluran yang terganggu terbuka secara bersamaan, mencegah masukan daya dari ujung yang sehat yang dapat memperparah gangguan dan membahayakan peralatan.

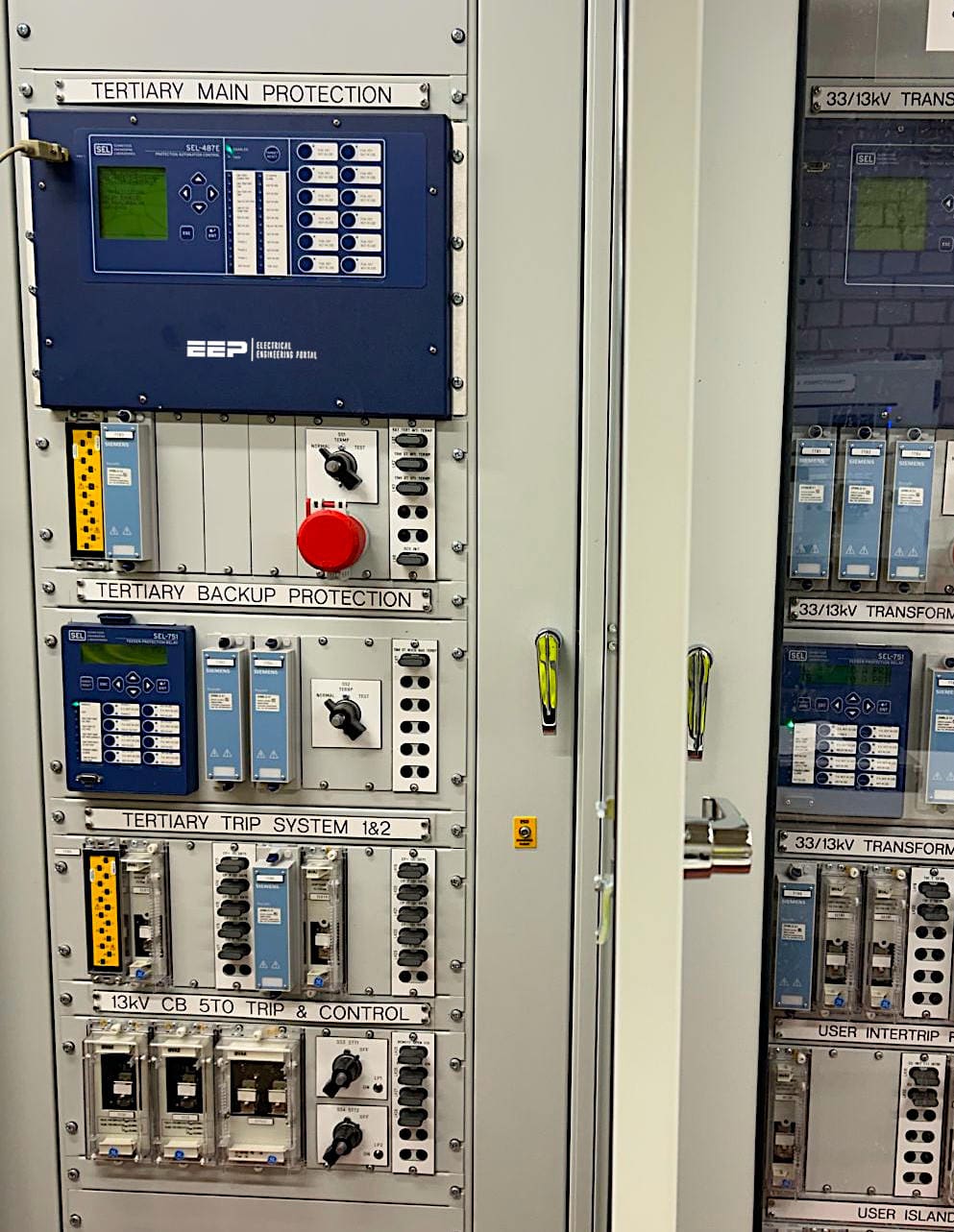

Close-up relay proteksi dengan sinyal trip di panel kontrol gardu induk

Prinsip kerjanya melibatkan komunikasi antara dua gardu induk atau lebih. Saat relay proteksi di Gardu A mendeteksi gangguan di saluran, selain memerintahkan pemutus daya lokalnya untuk trip, relay tersebut juga mengirimkan sinyal perintah trip melalui saluran komunikasi (seperti saluran pilot, fiber optic, atau gelombang mikro) ke Gardu B di ujung saluran yang lain. Sinyal ini diterima oleh perangkat penerima di Gardu B yang kemudian akan memicu pembukaan pemutus daya di lokasinya. Dengan demikian, saluran yang terganggu benar-benar terisolasi dari kedua sisi, memastikan keamanan dan stabilitas sistem.

Teknisi memeriksa skema transfer trip pada diagram proteksi di ruang kontrol

Skema ini sangat kritis untuk proteksi saluran transmisi panjang, saluran kabel bawah laut, atau saluran dengan konfigurasi khusus seperti tie-line antar sistem. Tanpa TTS, ada risiko bahwa gangguan di satu ujung hanya akan menyebabkan pemutusan di sisi itu saja, sementara ujung lain tetap menyuplai daya ke titik gangguan. Hal ini dapat menyebabkan busur listrik yang terus menyala, kerusakan peralatan yang lebih parah, dan bahkan mengganggu stabilitas dinamik seluruh sistem tenaga listrik.

Panel proteksi utama dengan indikator trip dan sinyal komunikasi di substation

Aplikasi dan Jenis dalam Sistem Ketenagalistrikan

Dalam konteks ketenagalistrikan Indonesia, Transfer Trip Scheme memiliki aplikasi vital. Salah satu penerapan utamanya adalah pada sistem interkoneksi antar pulau atau antar area yang dihubungkan oleh saluran transmisi panjang. Skema ini memastikan koordinasi proteksi yang cepat dan andal. Aplikasi lain adalah pada sistem pembangkit listrik tenaga bayu (angin) atau surya skala besar yang terhubung ke grid melalui saluran khusus, di mana gangguan di saluran penghubung harus segera diisolasi untuk mengaruhi stabilitas pembangkit dan grid.

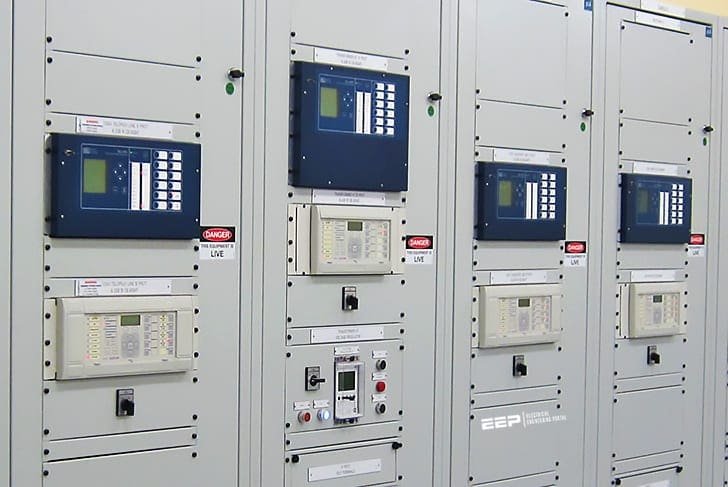

Overview gardu induk dengan peralatan proteksi dan saluran transmisi

Berdasarkan logika pengirimannya, TTS dapat dikategorikan menjadi beberapa jenis. Yang paling umum adalah Direct Transfer Trip (DTT), di mana sinyal trip dikirim secara langsung dan tanpa syarat begitu gangguan terdeteksi. Jenis lain adalah Permissive Transfer Trip (PTT), di mana sinyal trip dari ujung pengirim harus mendapatkan 'izin' (permissive signal) dari relay lokal di ujung penerima yang juga mendeteksi abnormalitas (seperti arus gangguan) sebelum perintah trip dieksekusi. Ini menambah selektivitas. Selain itu, ada juga Unblocking Transfer Trip, yang sering digunakan bersama skema komunikasi carrier current, untuk memastikan trip dapat dilakukan bahkan jika saluran komunikasi sedang diblokir selama kondisi normal.

Implementasi TTS memerlukan saluran komunikasi yang sangat andal dan berkecepatan tinggi untuk meminimalkan waktu tunda (delay). Kegagalan komunikasi dapat menyebabkan kegagalan proteksi. Oleh karena itu, seringkali digunakan saluran komunikasi redundant (bercadang) seperti fiber optic dengan proteksi yang baik. Standar dan panduan untuk aplikasi skema ini di Indonesia mengacu pada regulasi dari Kementerian ESDM serta standar internasional seperti IEEE dan IEC, yang diadopsi oleh PLN dalam spesifikasi teknisnya untuk menjaga keandalan sistem transmisi nasional.
