Transformer Winding Resistance

Pengertian, Prinsip, dan Pentingnya dalam Operasional Sistem

Transformer Winding Resistance (Tahanan Belitan Transformator) mengacu pada nilai resistansi listrik DC dari kumparan tembaga atau aluminium di dalam generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">transformator tenaga. Nilai ini bersifat intrinsik dan bergantung pada material konduktor, panjang, luas penampang, serta suhu belitan. Dalam konteks ketenagalistrikan, pengukuran tahanan belitan merupakan salah satu tes rutin dan commissioning yang fundamental untuk memastikan transformator siap dioperasikan dalam sistem pembangkit, transmisi, dan distribusi.

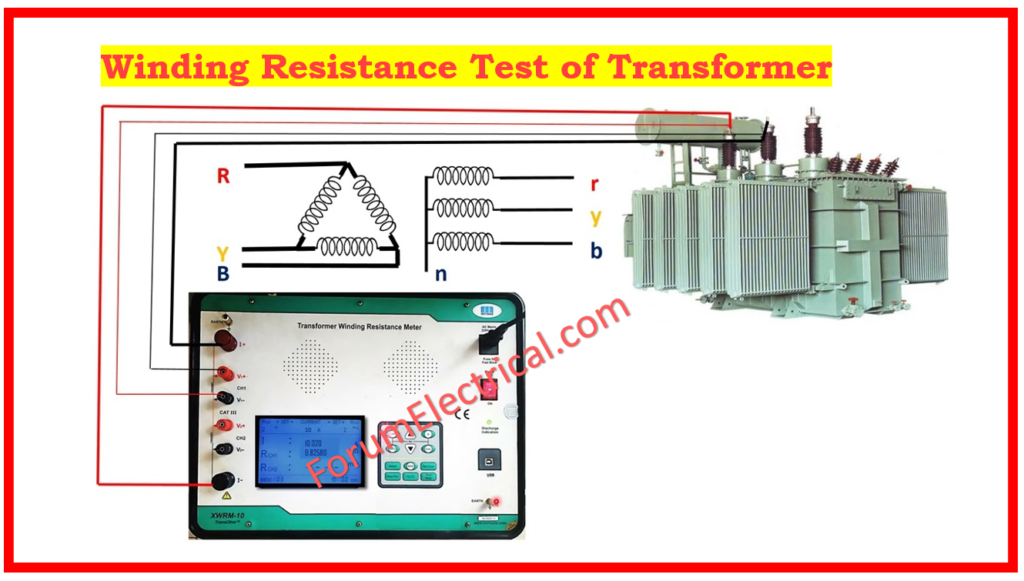

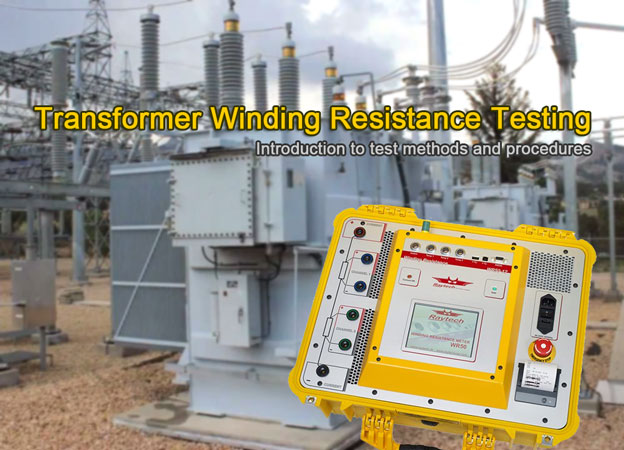

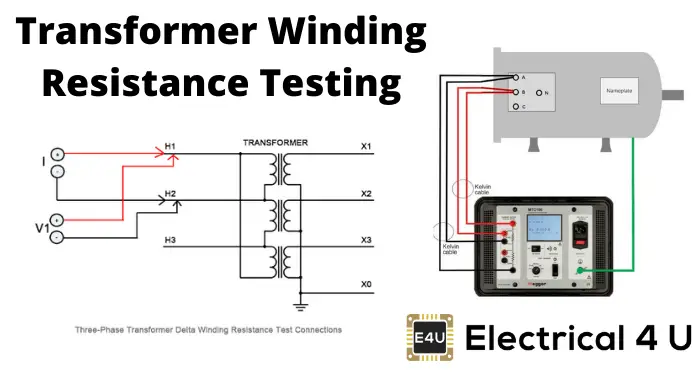

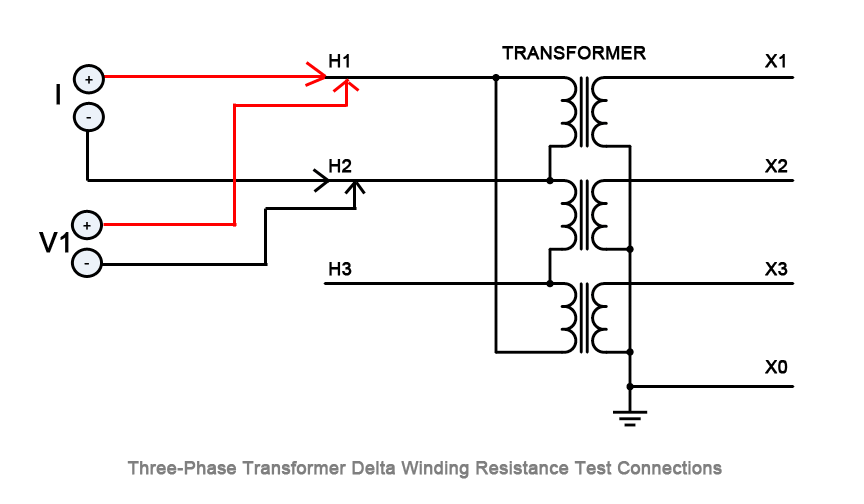

Prinsip pengukurannya adalah dengan menyuntikkan arus DC yang diketahui (biasanya menggunakan alat Micro-ohmmeter atau Transformer Ohmmeter) ke dalam belitan dan mengukur tegangan jatuh yang terjadi. Dengan Hukum Ohm (R=V/I), nilai resistansi dapat dihitung secara presisi. Pengukuran harus dilakukan pada semua tap dan dibandingkan antar-fasa, serta dengan data pabrik atau pengukuran sebelumnya.

Pentingnya pengukuran ini sangat besar karena dapat mengungkapkan berbagai masalah potensial. Nilai tahanan yang tidak seimbang antar-fasa dapat mengindikasikan belitan yang tidak simetris, sambungan yang longgar, atau bahkan adanya short turn (lilitan pendek) parsial di dalam belitan. Anomali ini, jika tidak terdeteksi, dapat menyebabkan pemanasan lokal (hot spot), degradasi isolasi minyak dan kertas yang dipercepat, serta pada akhirnya kegagalan transformator yang berbiaya tinggi dan mengganggu keandalan sistem.

Dalam operasional, data tahanan belitan yang terdokumentasi dengan baik menjadi baseline untuk pemantauan kondisi (condition monitoring) aset. Kenaikan nilai tahanan dari waktu ke waktu dapat menandakan degradasi pada sambungan solder atau baut. Oleh karena itu, pengukuran ini adalah baris pertahanan pertama dalam strategi pemeliharaan prediktif untuk peralatan kritis seperti transformator daya di gardu induk dan pembangkit listrik.

Aplikasi dalam Proteksi, Pemeliharaan, dan Keandalan Sistem

Dalam konteks proteksi listrik, hasil pengukuran tahanan belitan transformator memberikan data vital untuk kalibrasi dan validasi setelan rele proteksi, khususnya rele diferensial. Rele diferensial bekerja dengan membandingkan arus masuk dan keluar transformator. Ketidakseimbangan tahanan belitan yang signifikan dapat menyebabkan ketidakseimbangan arus yang menetap, berpotensi memicu operasi palsu (false trip) rele jika tidak dikompensasi dengan benar. Data tahanan belitan yang akurat memastikan stabilitas sistem proteksi.

Pada sektor transmisi dan distribusi, PLN dan operator sistem lainnya menjadikan pengukuran ini sebagai bagian dari acceptance test setelah pemasangan dan preventive maintenance rutin. Transformator di Gardu Induk (GI) yang menyalurkan daya dari pembangkit ke konsumen harus dijaga integritasnya. Pengukuran tahanan belitan membantu mendiagnosis masalah pada On-Load Tap Changer (OLTC), seperti kontak yang aus atau kotor, yang dapat menyebabkan fluktuasi tegangan dan ketidakstabilan sistem.

Prosedur pengukuran harus mempertimbangkan pengaruh suhu, karena resistansi konduktor tembaga meningkat secara linear dengan suhu. Hasil pengukuran harus dikoreksi ke suhu referensi standar (biasanya 20°C atau 75°C) agar dapat dibandingkan secara apples-to-apples dengan data spesifikasi pabrik. Metode pengukuran yang umum adalah metode fall-of-potential atau metode jembatan Wheatstone yang dimodifikasi, dengan memastikan transformator dalam kondisi tidak berenergi dan dibumikan dengan benar untuk keamanan personel.

Secara keseluruhan, pemantauan Transformer Winding Resistance yang teratur merupakan investasi kecil dengan dampak besar terhadap keandalan (reliability) dan ketersediaan (availability) sistem ketenagalistrikan. Deteksi dini anomali mencegah gangguan luas (blackout), mengurangi biaya perbaikan darurat, dan memperpanjang usia pakai aset transformator yang sangat bernilai. Ini adalah praktik terbaik yang mendukung kelangsungan pasokan listrik yang stabil kepada masyarakat dan industri.
