Vector Group Transformator

Vector Group Transformator adalah kode yang menunjukkan hubungan fasa antara belitan tegangan tinggi (HV) dan tegangan rendah (LV) pada sebuah transformator tiga fasa. Kode ini sangat penting untuk memastikan transformator dapat diparalel dengan benar dan untuk menentukan aplikasinya dalam sistem proteksi.

Pengertian, Notasi, dan Fungsi Utama

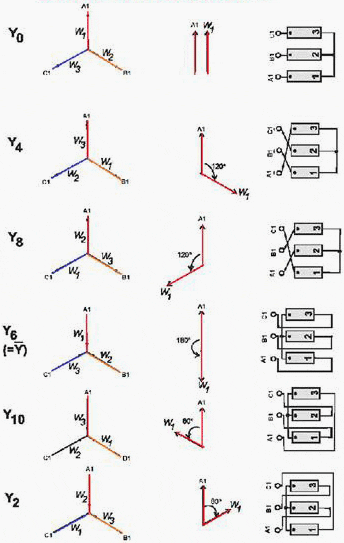

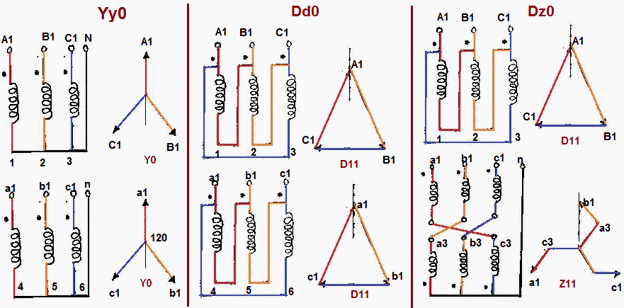

Vector Group (Grup Vektor) Transformator adalah penanda standar yang mendefinisikan perbedaan sudut fasa (displacement angle) antara tegangan pada belitan sisi Tegangan Tinggi (HV) dan sisi Tegangan Rendah (LV) dalam transformator tiga fasa. Notasi ini menggunakan kombinasi huruf dan angka, seperti Dyn11, YNd1, atau Yy0. Huruf besar (D atau Y) menunjukkan hubungan belitan HV (Delta atau Star/Wye), huruf kecil (d atau y) menunjukkan hubungan belitan LV, angka (0, 1, 6, 11) menunjukkan pergeseran fasa dalam kelipatan 30 derajat.

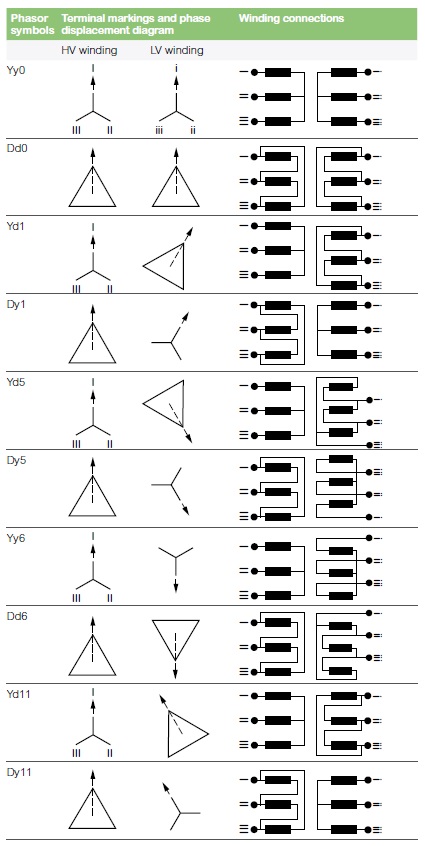

Diagram teknis koneksi belitan transformator tiga fasa dengan label grup vektor Yd11

Fungsi utama penentuan Vector Group adalah untuk memastikan transformator dapat dioperasikan secara paralel dengan aman dan efisien. Transformator yang diparalel harus memiliki perbandingan tegangan yang sama, impedansi yang sebanding, dan yang terpenting, Vector Group yang kompatibel. Jika Vector Group tidak cocok, akan terjadi beda fasa yang menyebabkan arus sirkulasi besar yang dapat merusak transformator. Selain itu, Vector Group menentukan aplikasi transformator, seperti transformator distribusi Dyn11 yang umum digunakan karena menghasilkan tegangan netral pada sisi LV untuk keperluan pelanggan.

Close-up nameplate transformator daya yang menampilkan informasi vector group

Pemahaman Vector Group juga krusial dalam mendesain sistem pentanahan (grounding). Sebagai contoh, transformator dengan hubungan Y pada sisi LV (seperti Dyn11) menyediakan titik netral yang dapat ditanahkan langsung, sedangkan transformator dengan hubungan Delta pada sisi LV tidak menyediakan titik netral alami. Pilihan ini berdampak pada tingkat gangguan tanah dan desain proteksi arus lebih serta gangguan tanah.

Instalasi tiga transformator besar di gardu induk dengan sambungan busbar

Sumber:

Peran dalam Sistem Proteksi dan Stabilitas Jaringan

Dalam konteks proteksi sistem tenaga listrik, Vector Group transformator memiliki pengaruh langsung terhadap besar dan karakteristik arus gangguan, khususnya gangguan hubung singkat satu fasa ke tanah. Hubungan belitan transformator (Delta atau Y) menentukan jalur kembalinya arus gangguan tanah. Ini menjadi pertimbangan mendasar bagi engineer proteksi dalam menentukan setelan relay arus lebih (overcurrent) dan relay gangguan tanah (earth fault) agar selektif dan sensitif.

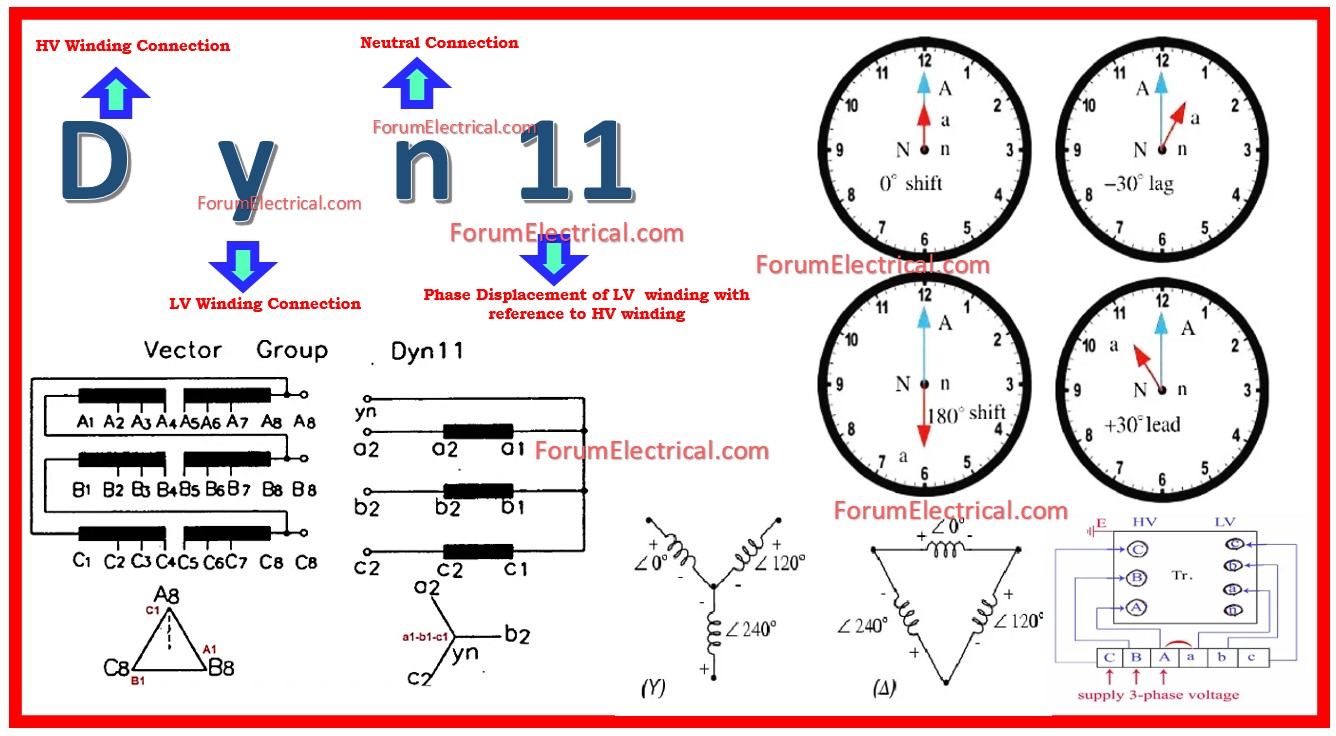

Diagram phasor atau segitiga fasanya yang menjelaskan pergeseran sudut vector group

Vector Group juga memengaruhi stabilitas tegangan dan performa harmonisa. Transformator dengan hubungan Delta pada salah satu belitannya (seperti Dyn) dapat meredam harmonisa urutan ketiga (zero-sequence) karena harmonisa ini terperangkap dan bersirkulasi di dalam belitan Delta tanpa mengalir ke jaringan. Hal ini meningkatkan kualitas daya. Selain itu, pergeseran fasa 30 derajat (seperti pada grup 1 atau 11) antara sisi HV dan LV dapat mencegah masalah tertentu pada sistem kelistrikan yang kompleks.

Pemilihan Vector Group yang tepat sangat bergantung pada aplikasi. Pada sistem transmisi, transformator penghubung (interconnecting transformer) sering menggunakan YNd1 atau YNd11 untuk menyesuaikan sistem pentanahan antara dua jaringan. Di gardu induk, transformator utama biasanya Yy0 atau Dd0. Sementara di jaringan distribusi, Dyn11 mendominasi karena menyediakan tegangan 3 fasa 380V dan 1 fasa 220V dengan netral yang ditanahkan untuk keamanan. Kesalahan dalam memilih atau mengidentifikasi Vector Group dapat berakibat fatal pada keandalan dan keselamatan operasi sistem ketenagalistrikan.

Sumber:
