Arrester Petir Gardu Induk

Arrester petir di gardu induk adalah perangkat proteksi yang berfungsi untuk melindungi peralatan tegangan tinggi dari lonjakan tegangan akibat sambaran petir atau gangguan switching dengan cara mengalirkan arus gangguan ke tanah.

Pengertian dan Prinsip Kerja

Arrester petir (Lightning Arrester/LA) atau Surge Arrester di gardu induk adalah komponen kritis dalam sistem proteksi tegangan lebih (overvoltage protection). Perangkat ini dipasang paralel dengan peralatan yang dilindungi, seperti transformator daya, pemutus daya (circuit breaker), dan isolator. Fungsinya bukan untuk menangkap petir, melainkan untuk membatasi tegangan lebih yang muncul pada peralatan tersebut dengan cara memberikan jalan impedansi rendah ke tanah saat terjadi lonjakan tegangan yang berbahaya.

Close-up arrester petir dengan disk keramik biru di gardu induk

Prinsip kerjanya didasarkan pada karakteristik material non-linier, seperti zinc oxide (ZnO), yang membentuk resistor variabel. Pada kondisi tegangan sistem normal, arrester memiliki impedansi sangat tinggi sehingga bersifat seperti insulator dan tidak mengalirkan arus. Namun, ketika tegangan lebih (surge) melebihi nilai ambang tertentu, material ZnO menjadi konduktif secara instan, mengalirkan arus gangguan ke tanah dan membatasi tegangan pada level aman. Setelah gangguan berlalu, arrester kembali ke kondisi impedansi tinggi.

Pemasangan arrester petir pada struktur tinggi di gardu induk 150kV

Sumber:

ESDM - Sistem Proteksi dan Pentanahan

Pentingnya dan Penerapan di Gardu Induk

Pentingnya arrester di gardu induk tidak dapat dianggap remeh karena gardu induk merupakan titik hubung vital antara sistem transmisi dan distribusi. Peralatan di dalamnya, terutama transformator daya yang harganya sangat mahal, sangat rentan terhadap kerusakan akibat tegangan lebih transient. Tanpa proteksi arrester, sambaran petir langsung pada saluran transmisi atau gangguan switching (seperti operasi pemutus daya) dapat menyebabkan tegangan induksi yang merambat ke gardu induk dan merusak isolasi peralatan, mengakibatkan blackout yang luas dan kerugian finansial besar.

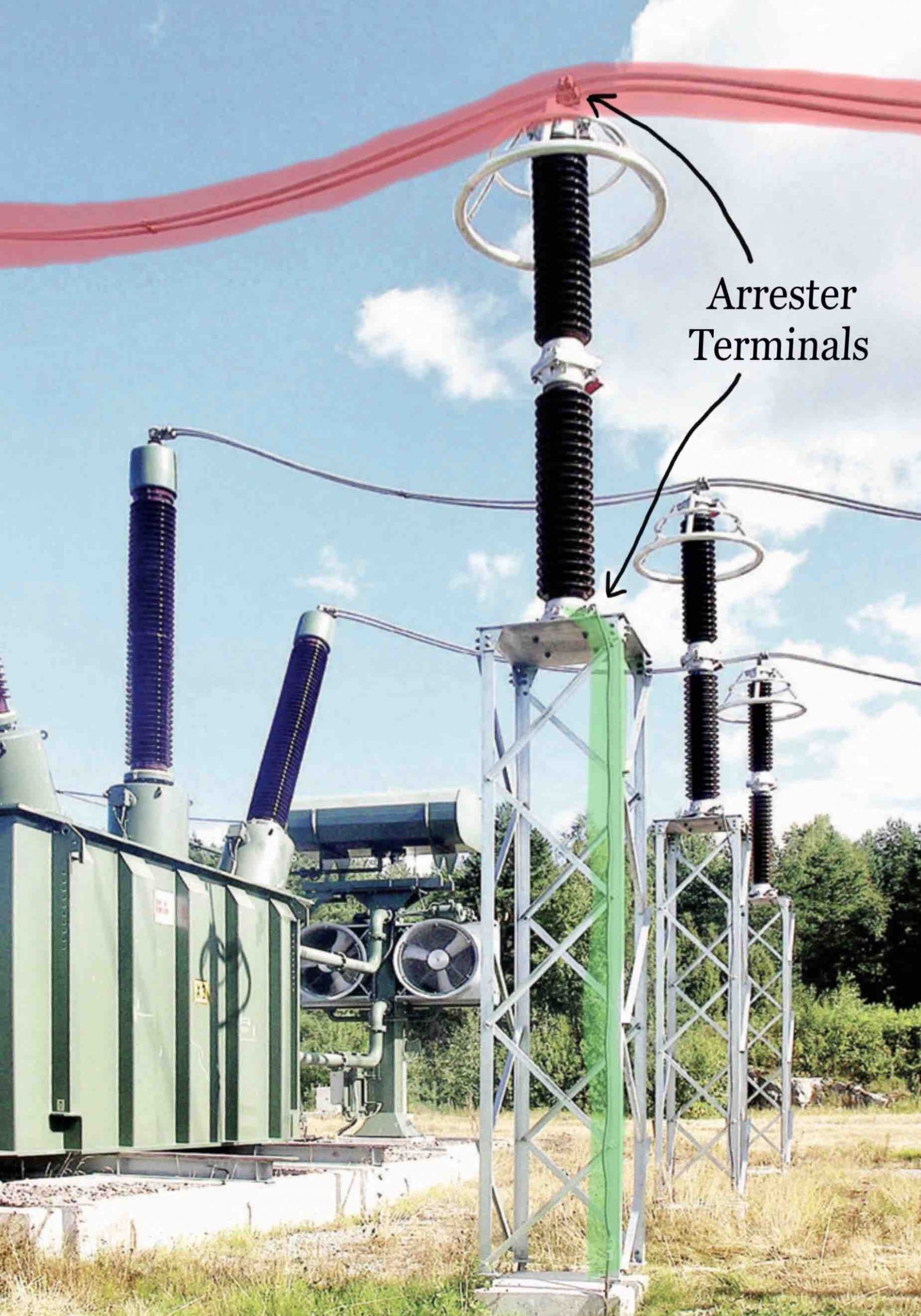

Tampak luas gardu induk dengan beberapa unit arrester petir tegangan tinggi

Dalam tata letak gardu induk, arrester dipasang pada setiap fasa (R, S, T) di sisi incoming saluran transmisi tegangan tinggi (misalnya 150 kV atau 500 kV) dan juga pada sisi transformator. Pemilihan rating arrester (seperti tegangan operasi kontinu dan arus pelepasan) harus sesuai dengan level isolasi peralatan yang dilindungi (BIL - Basic Insulation Level) dan kondisi sistem. Perawatan rutin, termasuk pengukuran arus bocor dan inspeksi visual, sangat diperlukan untuk memastikan keandalan arrester dalam jangka panjang sebagai garis pertahanan pertama sistem ketenagalistrikan.

Diagram teknis instalasi arrester petir dan sistem pembumian

Sumber:

PLN - Pengelolaan Gardu Induk
