Breaker And A Half Scheme

Breaker And A Half Scheme adalah konfigurasi sakelar pemutus (circuit breaker) dalam sistem gardu induk yang menggunakan tiga pemutus untuk melayani dua sirkuit, memberikan fleksibilitas dan keandalan operasi serta pemeliharaan yang sangat tinggi.

Pengertian dan Prinsip Dasar Konfigurasi

Breaker And A Half Scheme, dikenal juga sebagai konfigurasi "Satu Setengah Pemutus", adalah salah satu skema pentanahan (busbar arrangement) yang banyak digunakan dalam gardu induk (substation) tegangan tinggi dan ekstra tinggi, seperti pada sistem transmisi 500 kV. Skema ini dinamakan demikian karena rata-rata menggunakan 1.5 (satu setengah) circuit breaker untuk setiap sirkuit yang terhubung. Secara fisik, konfigurasinya terdiri dari tiga pemutus yang disusun di antara dua bus (busbar) utama, di mana dua sirkuit (misalnya dua saluran transmisi atau satu saluran dan satu transformator) terhubung di antara ketiga pemutus tersebut.

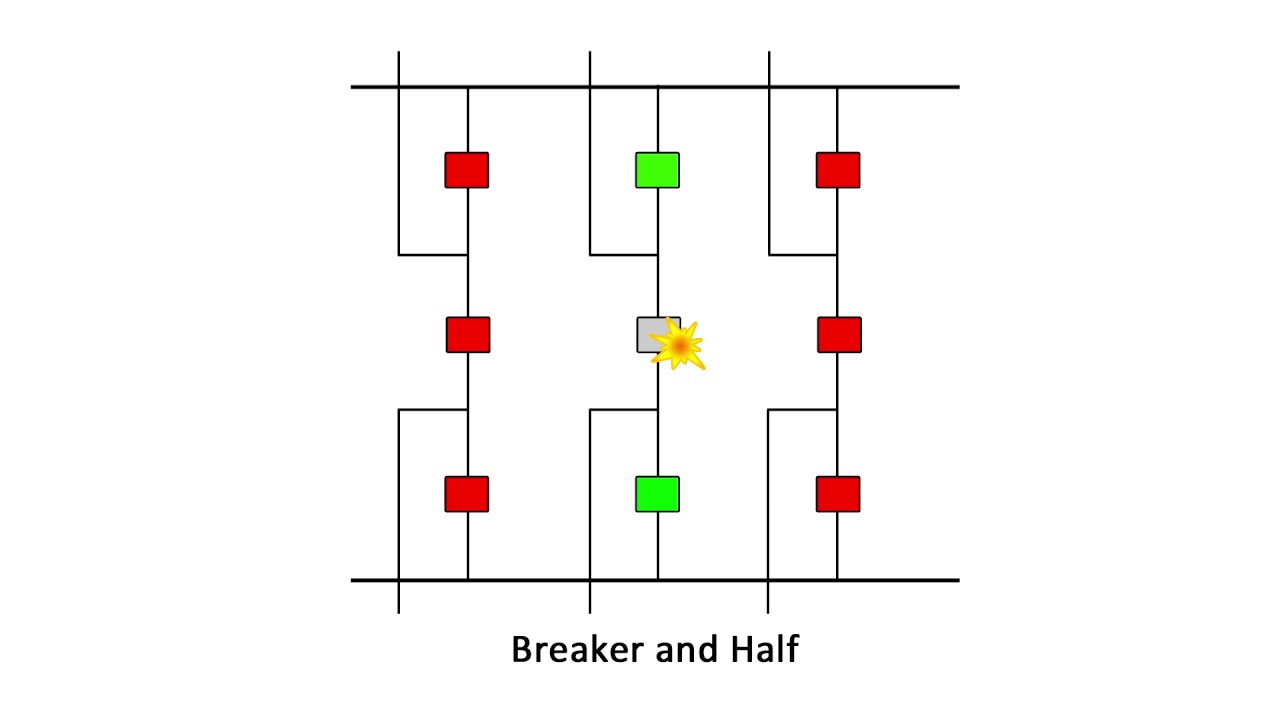

Diagram skema breaker satu setengah di gardu induk listrik tegangan tinggi

Prinsip kerjanya memungkinkan setiap sirkut terhubung ke kedua bus utama melalui kombinasi pemutus. Dalam operasi normal, kedua bus berenergi dan ketiga pemutus tertutup (closed). Keunikan skema ini adalah jika satu pemutus perlu dikeluarkan untuk perawatan atau mengalami gangguan, kedua sirkuit yang dilayaninya tetap dapat beroperasi penuh tanpa interupsi. Hal ini dicapai dengan memanfaatkan fleksibilitas koneksi ke bus yang tersisa, sehingga tingkat keandalan (reliability) dan ketersediaan (availability) sistem menjadi sangat tinggi.

Tampak dekat pemutus sirkuit (CB) dan busbar pada konfigurasi breaker and a half

Sumber:

Kelebihan, Kekurangan, dan Penerapan dalam Sistem Transmisi

Skema Breaker And A Half menawarkan sejumlah keunggulan utama. Pertama, keandalan dan fleksibilitas operasi yang luar biasa karena adanya dua bus aktif dan redundansi pemutus. Pemeliharaan pada salah satu pemutus atau bus dapat dilakukan tanpa memerlukan pemadaman (outage) pada sirkuit beban. Kedua, skema ini memberikan stabilitas sistem yang baik karena gangguan pada satu bus tidak akan menyebabkan kehilangan sirkuit yang terhubung ke bus lainnya. Ketiga, dari segi proteksi, setiap sirkuit dilindungi oleh dua pemutus, sehingga zona proteksi menjadi lebih komprehensif.

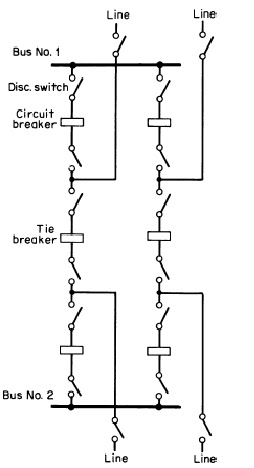

Pandangan luas gardu listrik dengan konfigurasi rangkaian breaker satu setengah

Di sisi lain, skema ini memiliki kekurangan berupa biaya investasi awal yang lebih tinggi karena membutuhkan jumlah pemutus (circuit breaker) yang lebih banyak—biasanya 3 pemutus untuk 2 sirkuit—dan memerlukan lahan yang lebih luas serta sistem kendali dan proteksi yang lebih kompleks. Penerapan skema ini umumnya dibenarkan untuk titik-titik kritis dalam jaringan, seperti pada gardu induk penghubung (interconnection substation), gardu masuk pembangkit berkapasitas besar, atau pada sistem transmisi tegangan ekstra tinggi (500 kV) di mana konsekuensi dari pemadaman sangat besar. PLN, sebagai operator sistem ketenagalistrikan nasional, menerapkan konfigurasi semacam ini pada gardu-gardu induk utama dalam jaringan interkoneksi Jawa-Bali dan Sumatera untuk menjamin keandalan penyaluran daya.

Panel kontrol dan proteksi untuk skema breaker and a half di ruang kendali

Sumber:
