Busbar Protection Relay

Busbar Protection Relay adalah perangkat proteksi yang dirancang khusus untuk mendeteksi dan mengisolasi gangguan hubung singkat yang terjadi pada busbar di gardu induk atau pembangkit listrik dengan sangat cepat, guna mencegah kerusakan luas dan menjaga stabilitas sistem.

Pengertian, Fungsi, dan Pentingnya dalam Sistem Tenaga Listrik

Busbar Protection Relay (Relai Proteksi Busbar) adalah sistem proteksi utama yang berfungsi untuk mengamankan busbar, yaitu konduktor tembaga atau aluminium yang berfungsi sebagai titik kumpul (node) untuk menghubungkan beberapa rangkaian listrik, seperti saluran transmisi, transformator, dan generator di dalam sebuah gardu induk (substation) atau pembangkit listrik. Busbar menjadi jantung dari distribusi daya, sehingga gangguan di titik ini, seperti hubung singkat (arus tinggi), berpotensi menyebabkan pemadaman luas, kerusakan peralatan berat, dan mengancam stabilitas keseluruhan sistem kelistrikan.

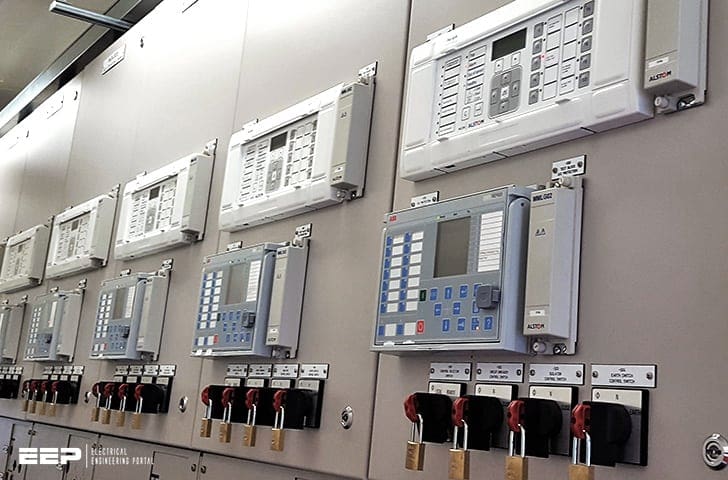

Close-up relay proteksi busbar digital di panel kontrol gardu induk

Fungsi utama relai ini adalah mendeteksi adanya gangguan di dalam zona proteksi busbar dengan membandingkan jumlah vektor arus yang masuk dan keluar dari busbar (prinsip Kirchhoff's Current Law). Dalam kondisi normal, jumlah arus yang masuk dan keluar akan seimbang (sama dengan nol). Jika terjadi gangguan di dalam busbar, keseimbangan ini terganggu, menghasilkan arus diferensial yang langsung dideteksi oleh relai. Setelah mendeteksi, relai akan memberikan perintah trip (pemutusan) yang sangat cepat—biasanya dalam waktu di bawah 100 milidetik—ke semua pemutus sirkuit (circuit breaker) yang terhubung ke busbar yang terganggu, sehingga mengisolasi busbar tersebut dari sistem.

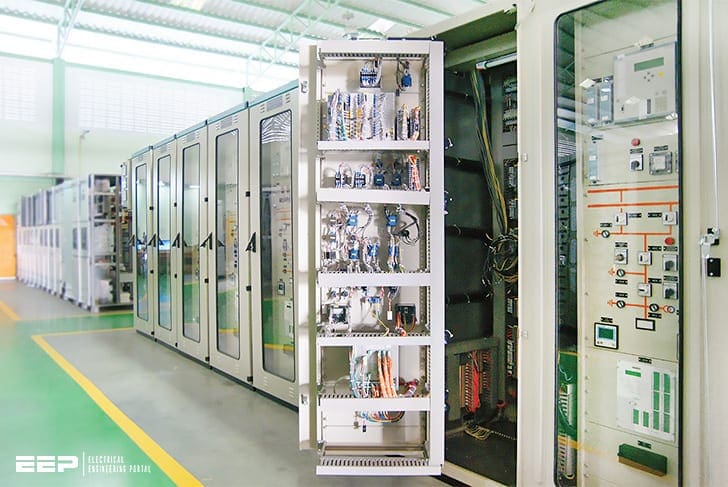

Panel proteksi busbar lengkap dengan kabel kontrol dan terminal di substation

Pentingnya proteksi busbar tidak dapat dianggap remeh. Kegagalan dalam mengisolasi gangguan busbar dengan cepat dapat menyebabkan kaskading failure, di mana gangguan menyebar dari satu bagian ke bagian lain dalam sistem tenaga, berpotensi memicu pemadaman listrik berskala besar (blackout). Oleh karena itu, sistem proteksi busbar dirancang dengan tingkat keandalan (reliability) dan keamanan (security) yang sangat tinggi, sering kali menggunakan konfigurasi redundansi atau sistem proteksi ganda (duplicated protection) untuk memastikan operasi yang benar saat dibutuhkan dan mencegah trip yang tidak perlu.

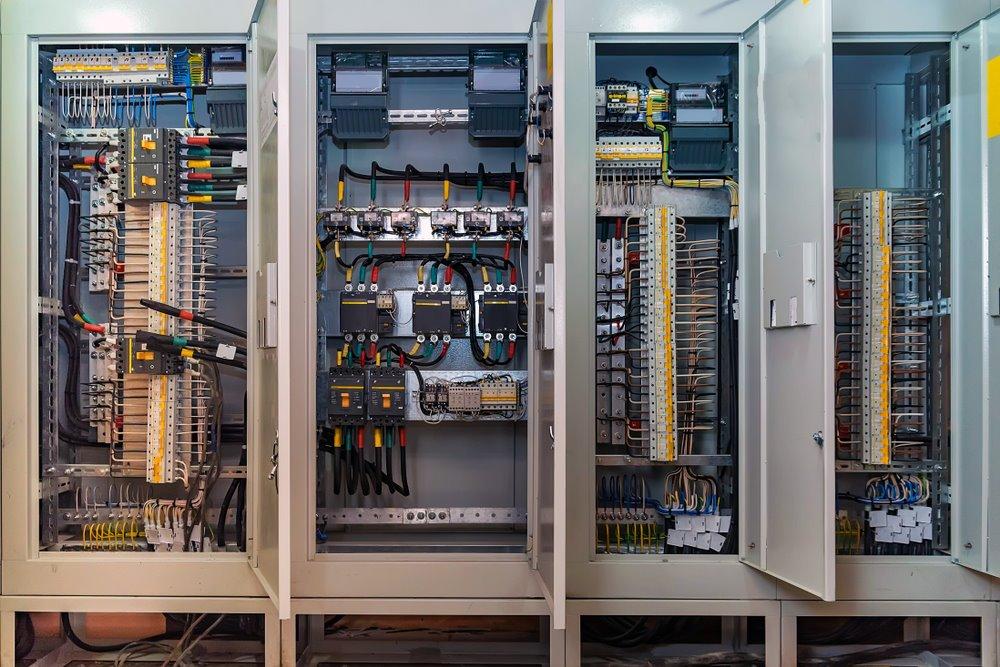

Diagram skematik single line proteksi busbar dengan relay dan CT

Sumber:

Prinsip Kerja, Tipe, dan Penerapan

Prinsip kerja utama Busbar Protection Relay adalah berdasarkan pada hukum Kirchhoff pertama tentang arus, yang dikenal sebagai proteksi diferensial (differential protection). Sistem ini mengukur arus pada setiap jalur yang terhubung ke busbar (baik masuk maupun keluar) menggunakan transformator arus (Current Transformer/CT). Sinyal dari semua CT tersebut kemudian dikirim ke relai pusat. Relai akan menjumlahkan secara vektor semua arus yang masuk dan membandingkannya dengan jumlah arus yang keluar. Selama tidak ada gangguan internal, jumlah vektor ini mendekati nol. Jika jumlahnya melebihi nilai setting (pick-up) yang telah ditentukan, relai menyimpulkan adanya gangguan di dalam zona busbar dan segera memerintahkan trip.

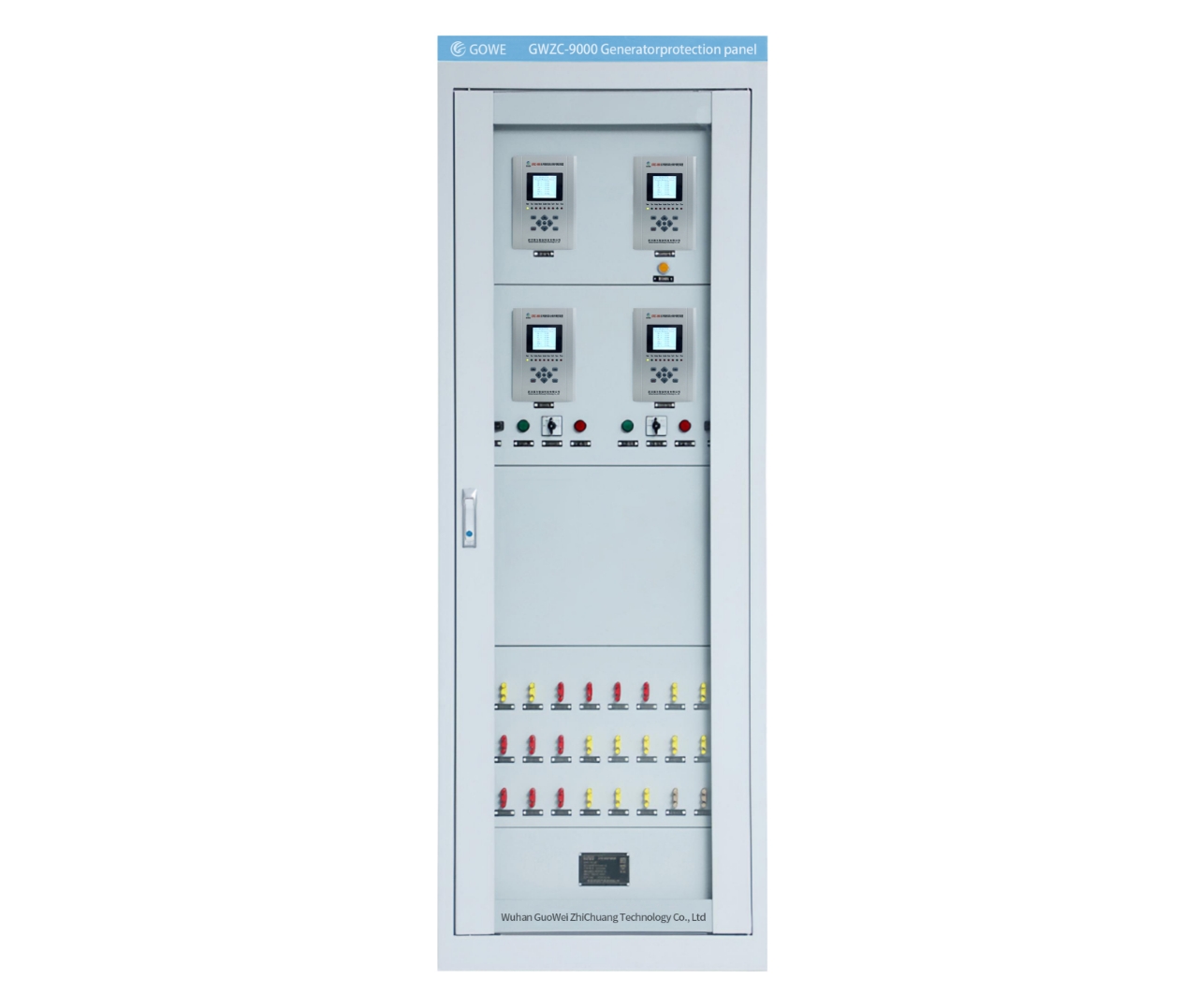

Instalasi relay proteksi busbar di rak panel dengan label wiring

Terdapat beberapa tipe skema proteksi busbar, di antaranya adalah: 1. Proteksi Diferensial Tegangan Tinggi (High Impedance Differential): Cocok untuk busbar dengan banyak feeder dan menggunakan CT dengan karakteristik serupa. 2. Proteksi Diferensial Berdigitasi (Digital/Low Impedance Differential): Lebih fleksibel, dapat mengakomodasi CT dengan rasio dan karakteristik yang berbeda, serta umum digunakan dalam sistem proteksi digital modern. 3. Proteksi Jarak (Backup Protection): Kadang digunakan sebagai proteksi cadangan untuk busbar, meskipun kecepatan dan selektivitasnya lebih rendah dibanding proteksi diferensial.

Penerapan Busbar Protection Relay sangat krusial di semua level sistem tenaga listrik. Di Pembangkit Listrik, relai melindungi busbar generator dan busbar utama pembangkit untuk mencegah kerusakan generator akibat gangguan. Pada Sistem Transmisi, relai dipasang di Gardu Induk (GI) untuk melindungi busbar bertegangan tinggi (150 kV, 500 kV), memastikan gangguan terisolasi dan tidak menggangu aliran daya ke sistem distribusi. Di Sistem Distribusi, busbar di gardu distribusi juga dilindungi, meski mungkin dengan skema yang lebih sederhana. Pemasangan dan setting relai ini harus mempertimbangkan koordinasi yang tepat dengan relai proteksi lainnya (seperti relai feeder atau transformator) untuk memastikan hanya area yang terganggu saja yang diisolasi.
