Cooling System Transformator

Cooling System Transformator adalah sistem pendingin yang berfungsi untuk membuang panas yang dihasilkan oleh rugi-rugi tembaga dan inti besi (rugi-rugi beban dan rugi-rugi tanpa beban) pada transformator daya, menjaga suhu operasi dalam batas aman untuk mencegah penurunan umur dan kegagalan insulasi.

Pengertian, Fungsi, dan Prinsip Kerja

Cooling System (Sistem Pendingin) pada transformator adalah komponen kritis yang dirancang untuk menyerap dan membuang panas yang timbul selama operasi normal transformator. Panas ini berasal dari rugi-rugi listrik, yaitu Rugi Tembaga (I²R) pada belitan dan Rugi Inti (Histeresis & Arus Eddy) pada inti besi. Jika panas ini tidak dikelola, suhu isolasi (biasanya kertas minyak) akan melampaui batas termalnya, menyebabkan degradasi cepat, penurunan kekuatan dielektrik, dan akhirnya kegagalan transformator (burn-out).

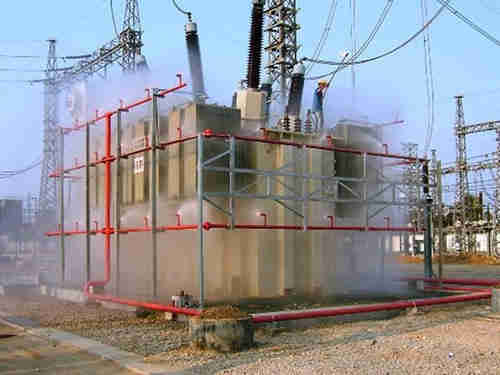

Close-up radiator pendingin transformator dengan kipas dan sirip aluminium

Prinsip kerjanya adalah memindahkan panas dari bagian dalam transformator (inti dan belitan) ke media pendingin, lalu membuangnya ke lingkungan luar. Media pendingin yang umum adalah minyak transformator, yang berfungsi ganda sebagai isolasi dan pendingin. Minyak yang memanas akan naik (konveksi alami) atau dipompa (konveksi paksa) menuju radiator atau penukar panas, di mana panas dipindahkan ke udara atau air pendingin sekunder. Efisiensi sistem pendingin menentukan rating daya (MVA) yang dapat dibebankan pada transformator secara kontinu dan aman.

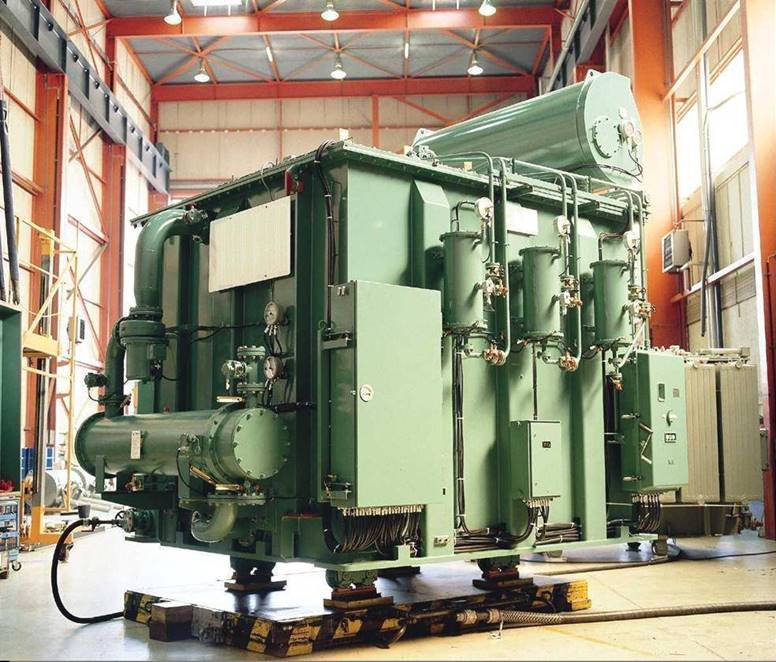

Transformator daya besar dengan sistem pendingin OFAF, pipa dan pompa terlihat

Sumber:

Jenis-Jenis dan Penerapan dalam Sistem Ketenagalistrikan

Jenis sistem pendingin transformator diklasifikasikan berdasarkan media dan metode sirkulasinya, yang distandarkan oleh kode seperti ONAN, ONAF, OFAF, dan OFWF. ONAN (Oil Natural Air Natural) adalah jenis paling sederhana di transformator distribusi, di mana minyak bersirkulasi alami dan didinginkan oleh radiator dengan sirkulasi udara alami. ONAF (Oil Natural Air Forced) digunakan pada generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">transformator tenaga besar di gardu induk, di mana kipas (fan) dipasang pada radiator untuk memaksa aliran udara dan meningkatkan kapasitas pendinginan saat beban meningkat. OFAF (Oil Forced Air Forced) dan OFWF (Oil Forced Water Forced) umum di pembangkit listrik besar atau transformator berkapasitas sangat tinggi, di mana minyak dipompa ke radiator dan pendinginan sekunder menggunakan udara paksa atau air.

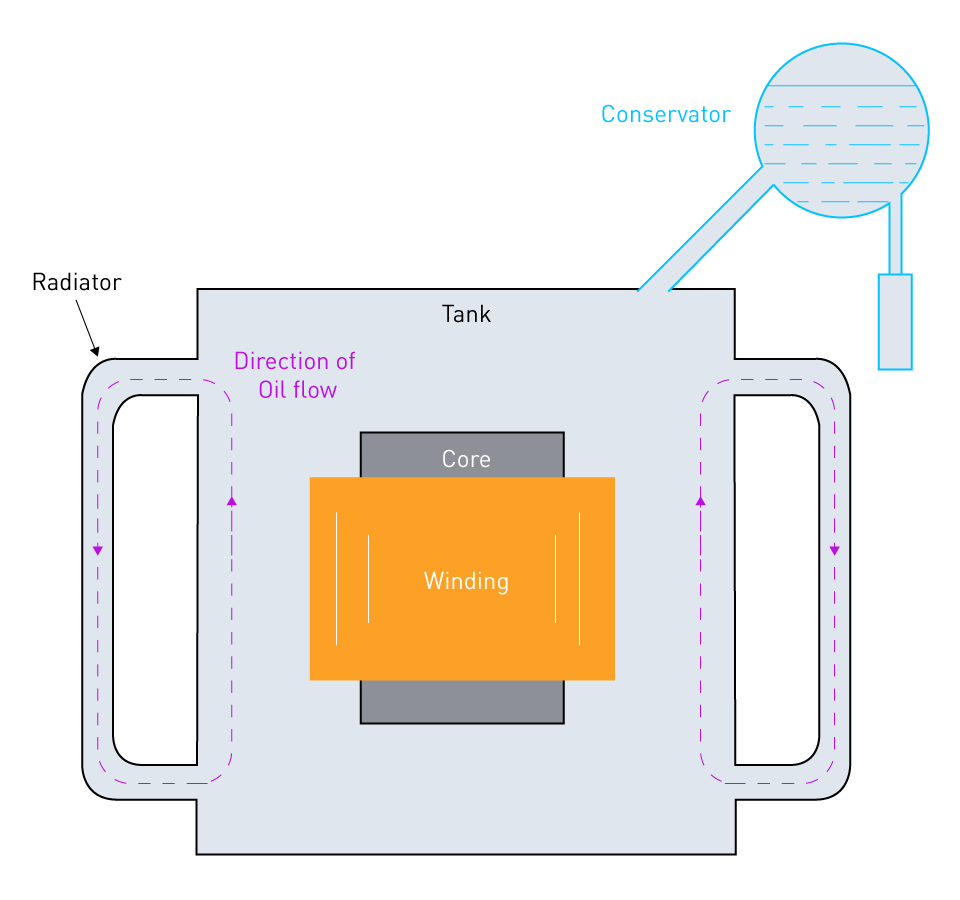

Diagram teknis sistem sirkulasi minyak pendingin transformator

Dalam konteks sistem ketenagalistrikan, pemilihan dan kinerja cooling system berdampak langsung pada keandalan (reliability) dan usia pakai aset. Pada sistem transmisi dan gardu induk, sistem pendingin yang dilengkapi dengan kontrol otomatis (seperti menyalakan kipas bertahap berdasarkan suhu) memungkinkan transformator beroperasi pada beban puncak tanpa overheating. Dalam aspek proteksi, kondisi cooling system (seperti aliran minyak, suhu, dan kinerja kipas) dimonitor secara terus-menerus. Kegagalan sistem pendingin dapat memicu alarm atau perintah trip dari relay proteksi (seperti relay Buchholz, relay suhu, dan relay tekanan mendadak) untuk mencegah kerusakan katastropik pada transformator, yang dapat mengakibatkan pemadaman luas dan kerugian ekonomi yang besar.

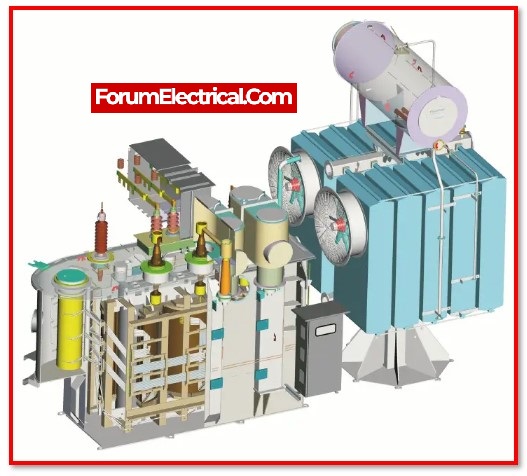

Pemandangan luas gardu induk dengan beberapa transformator dan sistem pendingin

Sumber:
