Feeder Protection Relay

Feeder Protection Relay adalah perangkat proteksi otomatis yang berfungsi untuk mendeteksi dan mengisolasi gangguan (seperti hubung singkat atau beban lebih) pada jaringan feeder (penghantar) di sistem tenaga listrik, guna mencegah kerusakan peralatan dan meminimalkan luasnya pemadaman.

Pengertian dan Peran dalam Sistem Tenaga Listrik

Feeder Protection Relay adalah komponen kunci dalam sistem proteksi listrik yang dirancang khusus untuk melindungi saluran distribusi atau transmisi, yang dikenal sebagai 'feeder'. Feeder ini berfungsi sebagai jalur penghubung yang menyalurkan daya listrik dari satu titik ke titik lain, misalnya dari gardu induk ke pelanggan atau antara gardu-gardu transmisi. Relay ini secara terus-menerus memantau parameter listrik seperti arus, tegangan, dan frekuensi pada feeder yang dilindungi.

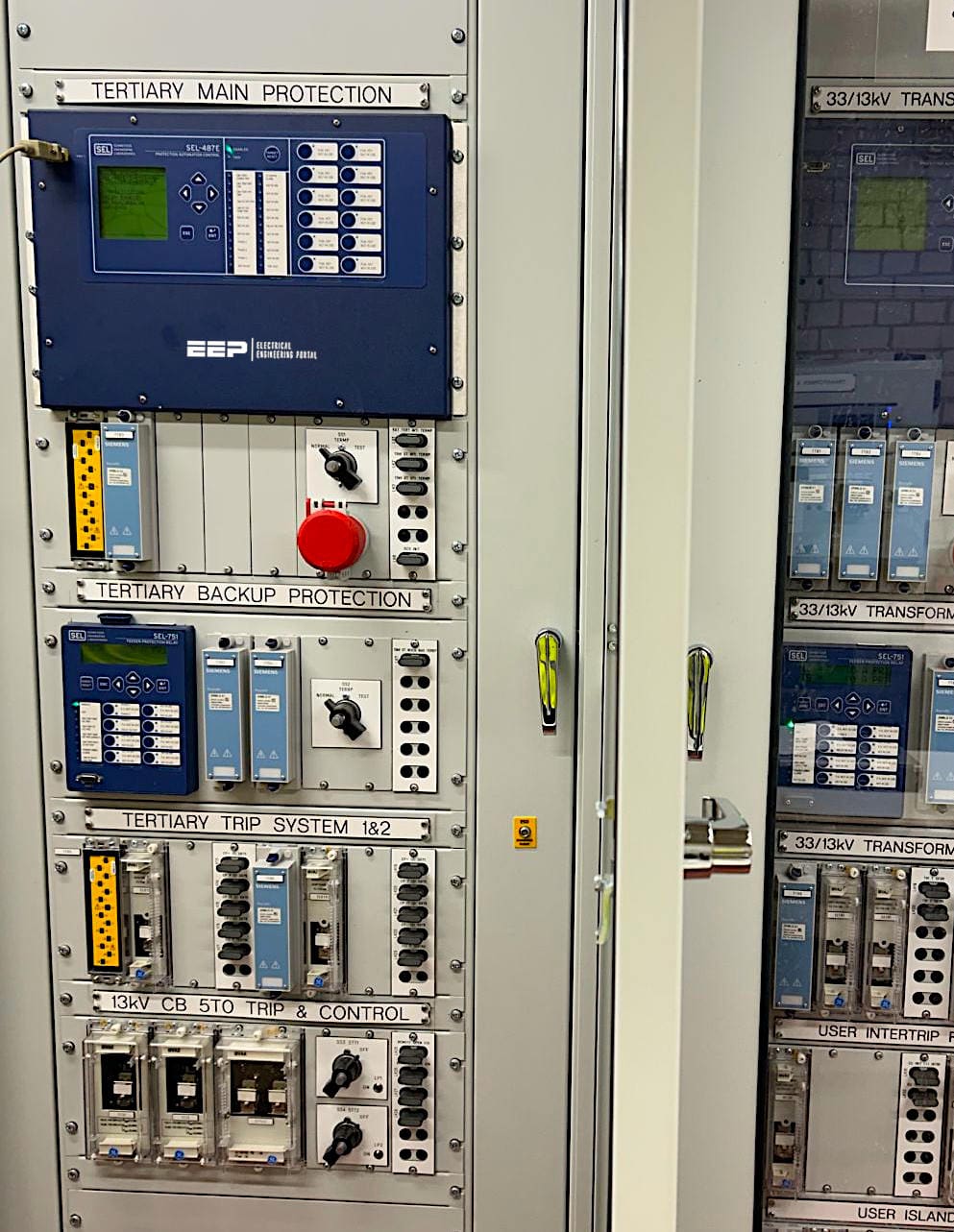

Close-up relay proteksi feeder digital dengan tampilan LCD di panel listrik

Peran utamanya adalah sebagai 'penjaga pintu' yang cepat dan selektif. Ketika terjadi gangguan abnormal, seperti hubung singkat atau arus lebih yang melebihi nilai setting, relay akan memproses sinyal tersebut dan memberikan perintah trip (pembukaan) ke circuit breaker (pemutus tenaga) yang terhubung. Tindakan ini mengisolasi bagian jaringan yang terganggu dari bagian sistem yang sehat, sehingga mencegah kerusakan lebih luas pada peralatan seperti transformator dan kabel, serta membatasi dampak pemadaman hanya pada area yang terganggu saja.

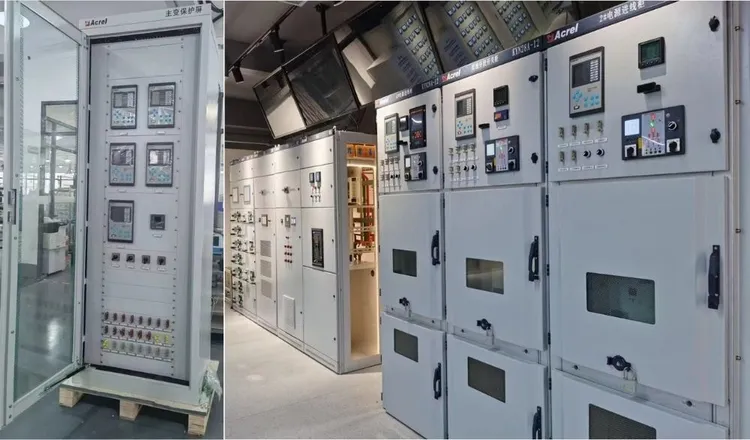

Panel kontrol substation berisi beberapa relay proteksi feeder yang terpasang rapi

Selektivitas adalah prinsip penting dalam operasinya. Relay harus dapat membedakan antara gangguan yang terjadi di dalam zona proteksi feeder yang menjadi tanggung jawabnya dengan gangguan di luar zona tersebut atau di downstream (bagian hilir). Hal ini dicapai melalui koordinasi pengaturan waktu (time grading) dan nilai ambang (setting) dengan relay di hulu dan hilir, sehingga hanya pemutus tenaga terdekat dengan titik gangguan yang bekerja. Dengan demikian, keandalan dan kontinuitas pasokan listrik secara keseluruhan dapat terjaga.

Diagram skematik single line dengan simbol relay proteksi untuk sistem feeder

Sumber:

Jenis, Fungsi, dan Penerapannya

Feeder Protection Relay memiliki berbagai jenis berdasarkan prinsip kerjanya dan jenis gangguan yang dideteksi. Jenis yang umum digunakan antara lain Overcurrent Relay (OCR) untuk mendeteksi arus lebih, Distance Relay (Impedance Relay) yang populer untuk proteksi transmisi dengan mengukur impedansi saluran, dan Differential Relay yang membandingkan arus masuk dan keluar feeder. Pengembangan teknologi telah menghasilkan relay digital atau Numerical Relay yang mengintegrasikan berbagai fungsi proteksi, pemantauan, dan komunikasi data dalam satu perangkat.

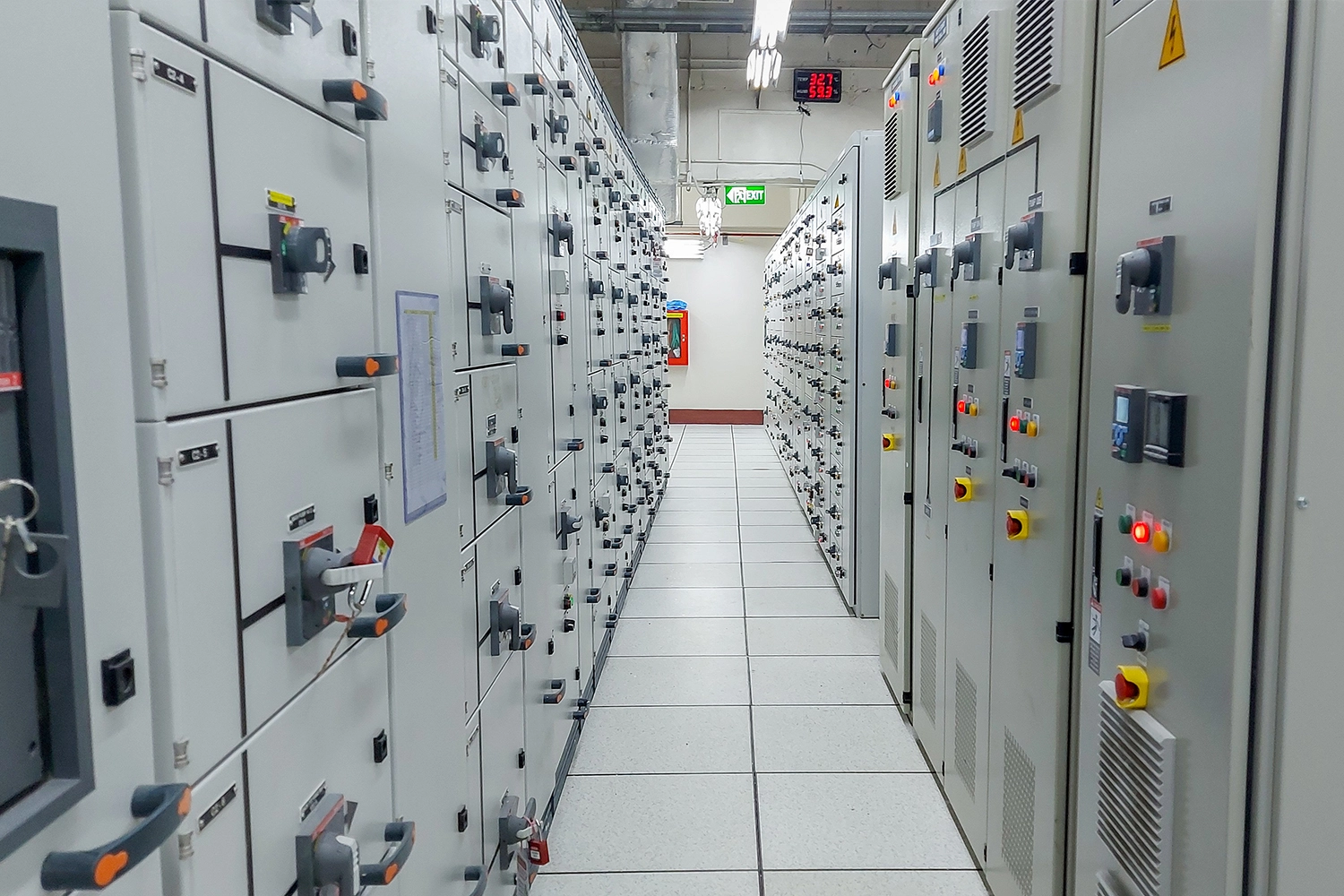

Teknisi sedang melakukan pengujian relay proteksi feeder di gardu induk

Fungsi utamanya tidak hanya sekedar memutus saat gangguan. Relay modern juga berfungsi untuk pencatatan data gangguan (fault recording), yang merekam besaran arus dan tegangan sebelum, selama, dan setelah gangguan. Data ini sangat berharga untuk analisis penyebab gangguan oleh engineer. Selain itu, relay juga berperan dalam sistem automasi seperti Automatic Reclosing, yaitu upaya menutup kembali pemutus tenaga secara otomatis setelah trip, karena sebagian besar gangguan di saluran udara bersifat sementara (misalnya akibat ranting pohon).

Penerapannya sangat luas di seluruh sektor ketenagalistrikan. Di sistem transmisi, relay jarak (distance relay) digunakan untuk melindungi saluran tegangan tinggi (SUTT/SUTET). Di sistem distribusi, overcurrent relay banyak dipasang pada feeder outgoing di Gardu Induk atau Gardu Distribusi. Pada pembangkit listrik, relay ini melindungi saluran yang menghubungkan generator ke transformator utama atau ke jaringan. Penerapan yang tepat dan koordinasi yang baik antar relay merupakan pondasi untuk menciptakan sistem ketenagalistrikan yang andal, aman, dan minim gangguan beruntun (blackout).

Sumber:
