Gangguan Dua Fasa

Gangguan Dua Fasa adalah jenis gangguan hubung singkat yang terjadi antara dua fasa pada sistem tenaga listrik tiga fasa, tanpa melibatkan tanah (ground). Gangguan ini menyebabkan arus gangguan yang tinggi dan ketidakseimbangan pada sistem.

Pengertian dan Karakteristik Gangguan Dua Fasa

Gangguan Dua Fasa, sering disebut juga sebagai gangguan fasa ke fasa (phase-to-phase fault), adalah salah satu jenis gangguan asimetris yang umum terjadi pada sistem transmisi dan distribusi tenaga listrik tiga fasa. Gangguan ini ditandai dengan terhubung singkatnya dua konduktor fasa yang berbeda (misalnya fasa R dan fasa S) secara langsung, tanpa melibatkan konduktor netral atau tanah. Akibatnya, terjadi aliran arus gangguan yang sangat besar di antara kedua fasa tersebut.

Close-up kabel dua fasa yang terbakar dan terputus akibat gangguan hubung singkat

Karakteristik utama gangguan ini adalah timbulnya arus gangguan yang besar hanya pada dua fasa yang terlibat, sementara fasa ketiga tetap beroperasi normal atau dengan arus yang tidak signifikan. Hal ini menciptakan kondisi operasi yang tidak seimbang (unbalanced) pada sistem. Besarnya arus gangguan bergantung pada lokasi gangguan, impedansi sumber, dan impedansi saluran hingga titik gangguan. Gangguan dua fasa sering kali disebabkan oleh faktor eksternal seperti angin kencang yang menyebabkan konduktor saling bersentuhan, kerusakan isolator, atau kontaminasi pada isolasi.

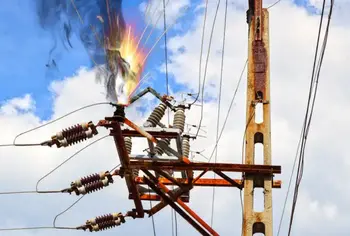

Diagram teknis gangguan dua fasa pada sistem tenaga dengan arus tidak seimbang

Dari segi analisis, gangguan dua fasa termasuk dalam gangguan seri yang tidak melibatkan tanah, sehingga komponen urutan nol (zero sequence) tidak muncul. Analisis gangguan banyak menggunakan metode komponen simetris, di mana untuk gangguan dua fasa, hanya komponen urutan positif dan negatif yang terlibat. Impedansi urutan positif (Z1) dan impedansi urutan negatif (Z2) sistem menjadi penentu besarnya arus gangguan.

Teknisi memeriksa panel distribusi yang menunjukkan indikasi gangguan dua fasa

Sumber:

ESDM - Modul Pelatihan Sistem Tenaga Listrik

Dampak dan Sistem Proteksi terhadap Gangguan Dua Fasa

Gangguan dua fasa menimbulkan dampak signifikan pada stabilitas dan keandalan sistem tenaga listrik. Dampak langsung yang utama adalah terjadinya pemanasan berlebih (overheating) pada konduktor di lokasi gangguan akibat arus hubung singkat yang tinggi, yang berpotensi merusak peralatan seperti kabel, transformator, dan pemutus daya (circuit breaker). Selain itu, gangguan ini menyebabkan tegangan pada dua fasa yang terganggu menjadi turun drastis, sementara tegangan pada fasa yang sehat cenderung normal. Ketidakseimbangan tegangan ini dapat mengganggu operasi peralatan konsumen yang sensitif dan mempengaruhi kualitas daya (power quality).

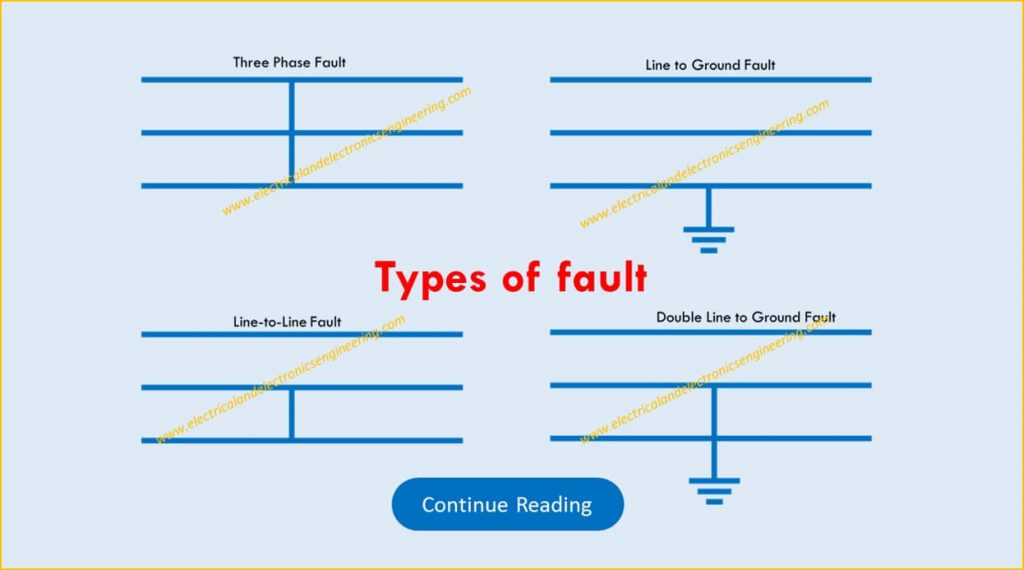

Pemandangan gardu induk dengan peralatan proteksi untuk gangguan dua fasa

Untuk melindungi sistem dari gangguan dua fasa, digunakan perangkat proteksi yang dirancang untuk mendeteksi kondisi tidak seimbang dan arus gangguan yang melebihi nilai ambang. Relay arus lebih (overcurrent relay) dengan karakteristik waktu tertentu (Inverse Definite Minimum Time - IDMT) sering dipasang pada setiap fasa untuk mendeteksi kenaikan arus. Namun, relay yang lebih canggih seperti relay diferensial (differential relay) pada transformator atau busbar, dan relay jarak (distance relay) pada saluran transmisi, memberikan selektivitas dan kecepatan yang lebih baik dalam mengisolasi bagian sistem yang terganggu.

Pemutus daya (circuit breaker) merupakan perangkat kunci yang akan membuka (trip) berdasarkan perintah dari relay proteksi untuk memisahkan bagian sistem yang terganggu dari bagian yang sehat. Penting untuk dicatat bahwa pada sistem dengan netral tidak ditanahkan (isolated neutral) atau ditanahkan melalui impedansi tinggi, gangguan dua fasa mungkin tidak menimbulkan arus yang sebesar gangguan tiga fasa, namun tetap berbahaya. Oleh karena itu, koordinasi proteksi yang matang, termasuk pengaturan setelan relay dan waktu tunda (time delay), mutlak diperlukan untuk memastikan hanya bagian yang terganggu saja yang diisolasi, sehingga gangguan tidak meluas dan pasokan listrik ke konsumen lain dapat tetap berjalan.
