Gangguan Hubung Singkat

Gangguan hubung singkat (short circuit) adalah kondisi tidak normal dalam sistem tenaga listrik di mana arus mengalir melalui jalur dengan impedansi sangat rendah di luar jalur normal, menyebabkan lonjakan arus yang sangat besar dan berpotensi merusak peralatan.

Pengertian, Penyebab, dan Dampak

Gangguan hubung singkat (GHS) adalah salah satu gangguan yang paling kritis dalam sistem ketenagalistrikan. Gangguan ini terjadi ketika dua titik dengan perbedaan potensial (tegangan) terhubung secara tidak sengaja melalui jalur dengan impedansi atau hambatan yang sangat rendah, bahkan mendekati nol. Akibatnya, arus listrik akan mengalir sangat besar melebihi kapasitas normal sistem, karena tidak dibatasi oleh beban (impedansi) yang seharusnya.

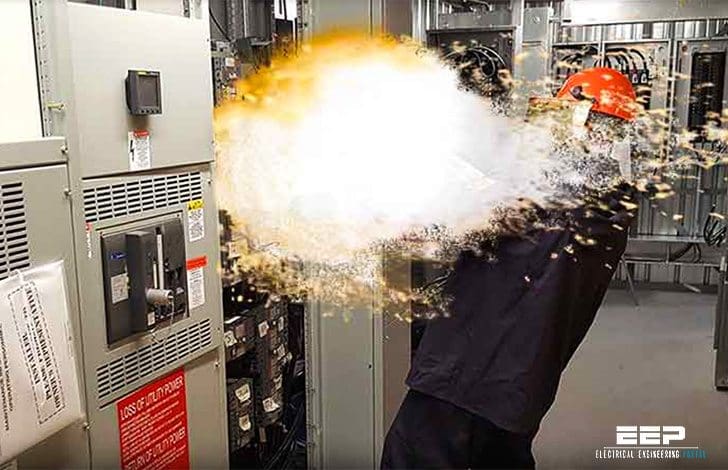

Busbar di panel listrik hangus dan meleleh akibat hubung singkat hebat

Penyebab gangguan hubung singkat sangat beragam, mulai dari faktor alam seperti pohon tumbang menyentuh jaringan, sambaran petir, hingga faktor teknis seperti isolasi kabel yang rusak akibat usia atau gigitan hewan, kegagalan peralatan (seperti trafo atau pemutus daya), serta kesalahan manusia selama pekerjaan pemeliharaan. Gangguan ini dapat terjadi di semua bagian sistem: di pembangkit, gardu induk, jaringan transmisi, distribusi, hingga instalasi konsumen.

Percikan api besar (arc flash) keluar dari sakelar pemutus daya di gardu induk

Dampak dari gangguan hubung singkat sangat serius. Lonjakan arus yang besar menghasilkan panas berlebih (efek Joule) yang dapat melelehkan konduktor, merusak isolasi, dan membakar peralatan. Selain itu, gaya elektromagnetik yang timbul dapat menyebabkan kerusakan fisik pada belitan trafo atau busbar. Gangguan ini juga menyebabkan tegangan sistem menjadi turun (voltage dip) secara tiba-tiba, yang dapat mengganggu operasi peralatan lain dan bahkan memicu pemadaman listrik berskala luas jika tidak segera diisolasi.

Diagram teknis ilustrasi jalur arus hubung singkat tiga fasa pada sistem tenaga

Sumber:

ESDM - Sistem Proteksi dan Pengaman Jaringan

Proteksi dan Penanganan dalam Sistem Tenaga Listrik

Untuk memitigasi dampak buruk GHS, sistem tenaga listrik dilengkapi dengan perangkat proteksi (pengaman) yang dirancang untuk mendeteksi dan mengisolasi gangguan secepat mungkin. Perangkat utama adalah Pemutus Tenaga (Circuit Breaker) yang bekerja bersama dengan relay proteksi. Relay akan mendeteksi anomali seperti kenaikan arus yang drastis dan memberikan perintah kepada pemutus tenaga untuk membuka (trip) rangkaian, sehingga memutus aliran arus ke titik gangguan.

Kabel listrik tegangan tinggi terputus dan terbakar di tiang transmisi

Strategi proteksi dibuat secara berjenjang (zoning) dan selektif. Artinya, hanya pemutus tenaga yang paling dekat dengan titik gangguan yang harus trip, agar area padam yang terdampak seminimal mungkin. Sistem ini melibatkan koordinasi waktu (time grading) atau besaran arus (current grading) antar perangkat. Misalnya, relay di gardu induk transmisi memiliki setting waktu trip yang lebih lama daripada relay di jaringan distribusi di bawahnya, sehingga memberi kesempatan perangkat di hilir untuk bekerja lebih dulu jika gangguannya di area mereka.

Selain pemutus tenaga dan relay, perangkat seperti sekring (fuse), recloser, dan sectionalizer juga berperan dalam proteksi, khususnya di jaringan distribusi. Setelah gangguan diisolasi dan lokasinya teridentifikasi, tim operasi dan pemeliharaan akan melakukan perbaikan, seperti mengganti konduktor yang putus atau peralatan yang rusak, sebelum melakukan proses pengembalian pasokan listrik (re-energizing) secara bertahap dan aman. Pemahaman dan analisis gangguan hubung singkat (melalui perhitungan arus gangguan) juga sangat penting dalam tahap perencanaan sistem, seperti menentukan kapasitas pemutus tenaga dan kemampuan peralatan untuk menahan arus gangguan (short circuit withstand).

Sumber:
