Ground Wire Transmisi

Pengertian, Fungsi, dan Prinsip Kerja

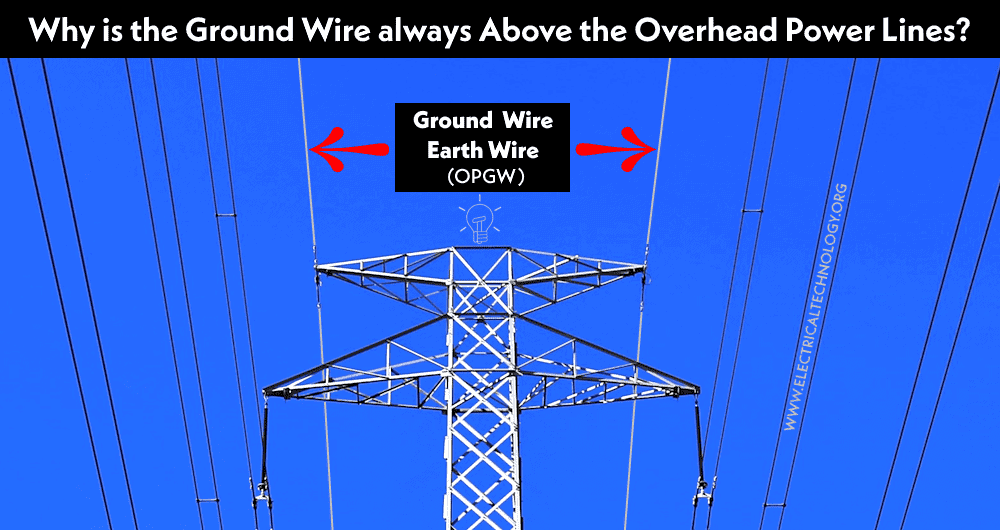

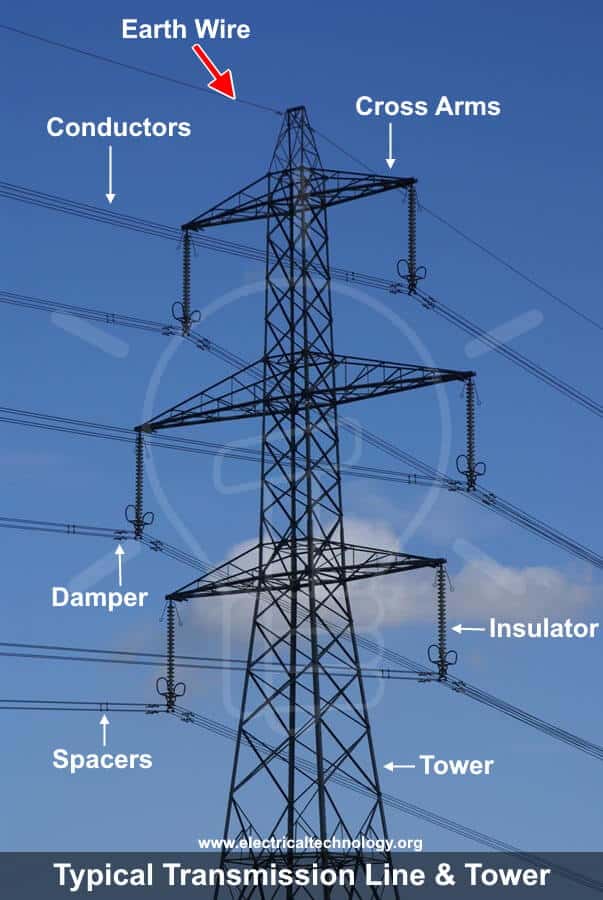

Ground Wire Transmisi, sering disebut juga sebagai kawat tanah (earth wire) atau kawat petir (shield wire), adalah konduktor yang dipasang pada titik tertinggi struktur menara atau tiang transmisi listrik tegangan tinggi (SUTT/SUTET). Kawat ini tidak dialiri arus listrik seperti kawat fasa, tetapi secara fisik dihubungkan (dibumikan) ke sistem pentanahan menara melalui kawat penghantar yang terhubung ke elektroda bumi.

Fungsi utamanya adalah sebagai sistem proteksi eksternal. Ground wire bertindak sebagai perisai fisik yang menangkap sambaran petir sebelum mengenai kawat fasa di bawahnya. Dengan demikian, ia mencegah terjadinya tegangan lebih (overvoltage) impulsif yang sangat tinggi akibat sambaran langsung, yang dapat merusak isolator, peralatan gardu induk, dan menyebabkan pemadaman.

Prinsip kerjanya didasarkan pada pembentukan zona proteksi (protection zone). Ground wire yang terentang di atas kawat fasa menciptakan area terlindung berbentuk kerucut di sekitarnya. Ketika petir menyambar, arus petir akan dialirkan melalui ground wire menuju pentanahan menara dan kemudian disebarkan ke tanah. Proses ini mencegah loncatan api dari kawat fasa ke menara (flashover) dan menstabilkan tegangan sistem dengan cepat setelah gangguan.

Selain proteksi petir, ground wire juga berfungsi sebagai jalur pentanahan untuk arus gangguan internal sistem, seperti saat terjadi hubung singkat fasa ke menara. Ia juga dapat digunakan sebagai saluran komunikasi (OPGW - Optical Ground Wire) yang memuat serat optik untuk keperluan telekomunikasi dan proteksi jarak jauh.

Spesifikasi, Pemasangan, dan Pentingnya dalam Sistem

Ground wire biasanya terbuat dari bahan dengan konduktivitas tinggi dan kekuatan mekanik yang baik, seperti kawat baja berlapis seng (galvanized steel wire) atau campuran aluminium dan baja (ACSR untuk bagian inti). Untuk menangani arus petir yang besar, ukuran dan resistansinya harus memenuhi standar teknis. Pada jaringan tegangan ekstra tinggi (SUTET 500 kV), sering digunakan dua buah ground wire untuk meningkatkan efektivitas proteksi.

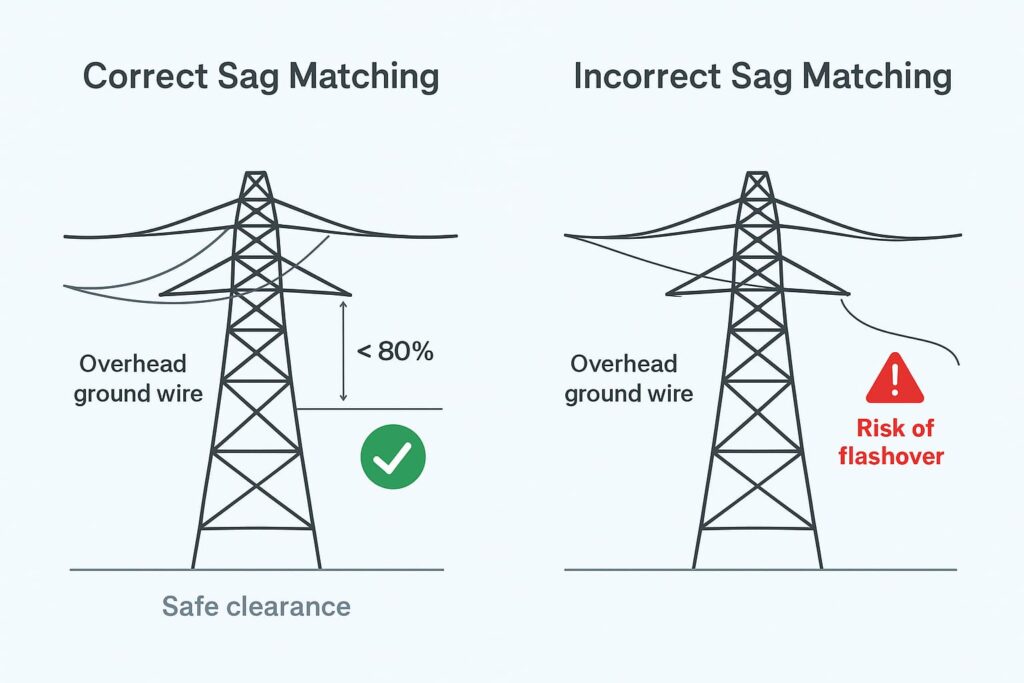

Pemasangannya harus memastikan sudut perlindungan (shielding angle) yang optimal, yaitu sudut antara garis vertikal dari ground wire ke kawat fasa terluar. Sudut ini umumnya berkisar antara 20-30 derajat untuk memastikan seluruh kawat fasa berada dalam zona proteksi. Resistansi pentanahan di setiap menara juga harus sangat rendah (biasanya di bawah 10 ohm) agar arus petir dapat dibuang ke tanah dengan cepat dan aman.

Keberadaan ground wire sangat penting untuk meningkatkan keandalan (reliability) dan ketersediaan (availability) sistem transmisi. Tanpa proteksi ini, saluran transmisi di daerah dengan tingkat isokeraunik (frekuensi petir) tinggi akan sangat rentan terhadap gangguan berulang. Gangguan akibat petir dapat memicu pemutusan aliran listrik oleh relay proteksi, menyebabkan pemadaman luas dan fluktuasi tegangan yang merusak peralatan konsumen.

Dengan demikian, ground wire merupakan investasi penting dalam infrastruktur ketenagalistrikan. Biaya pemasangan dan pemeliharaannya jauh lebih rendah dibandingkan potensi kerugian ekonomi akibat pemadaman yang berkepanjangan dan kerusakan aset sistem. Ia bekerja sebagai garis pertahanan pertama dalam sistem proteksi transmisi, melindungi aset bernilai tinggi dari gangguan alam yang tidak terhindarkan.
