Insulation Resistance Test

Insulation Resistance Test (Uji Tahanan Isolasi) adalah pengukuran resistansi isolasi listrik pada peralatan tenaga listrik untuk mendeteksi penurunan kualitas isolasi yang dapat menyebabkan kebocoran arus, hubung singkat, atau bahaya keselamatan. Pengujian ini sangat penting dalam pemeliharaan preventif sistem pembangkit, transmisi, dan distribusi listrik.

Pengertian, Prinsip, dan Pentingnya dalam Sistem Tenaga Listrik

Insulation Resistance Test, atau dalam Bahasa Indonesia dikenal sebagai Uji Tahanan Isolasi, adalah prosedur pengukuran untuk mengevaluasi kondisi dan integritas bahan isolasi (isolator) yang melindungi konduktor bertegangan pada peralatan listrik. Pengujian ini mengukur nilai resistansi (ohm) antara bagian yang bertegangan (seperti kabel, belitan motor/generator, atau busbar) dengan bagian yang dibumikan (ground) atau antara dua konduktor yang terisolasi (seperti fase ke fase). Nilai resistansi yang tinggi menunjukkan isolasi yang masih baik, sedangkan nilai yang rendah mengindikasikan isolasi telah menurun, tercemar, atau rusak.

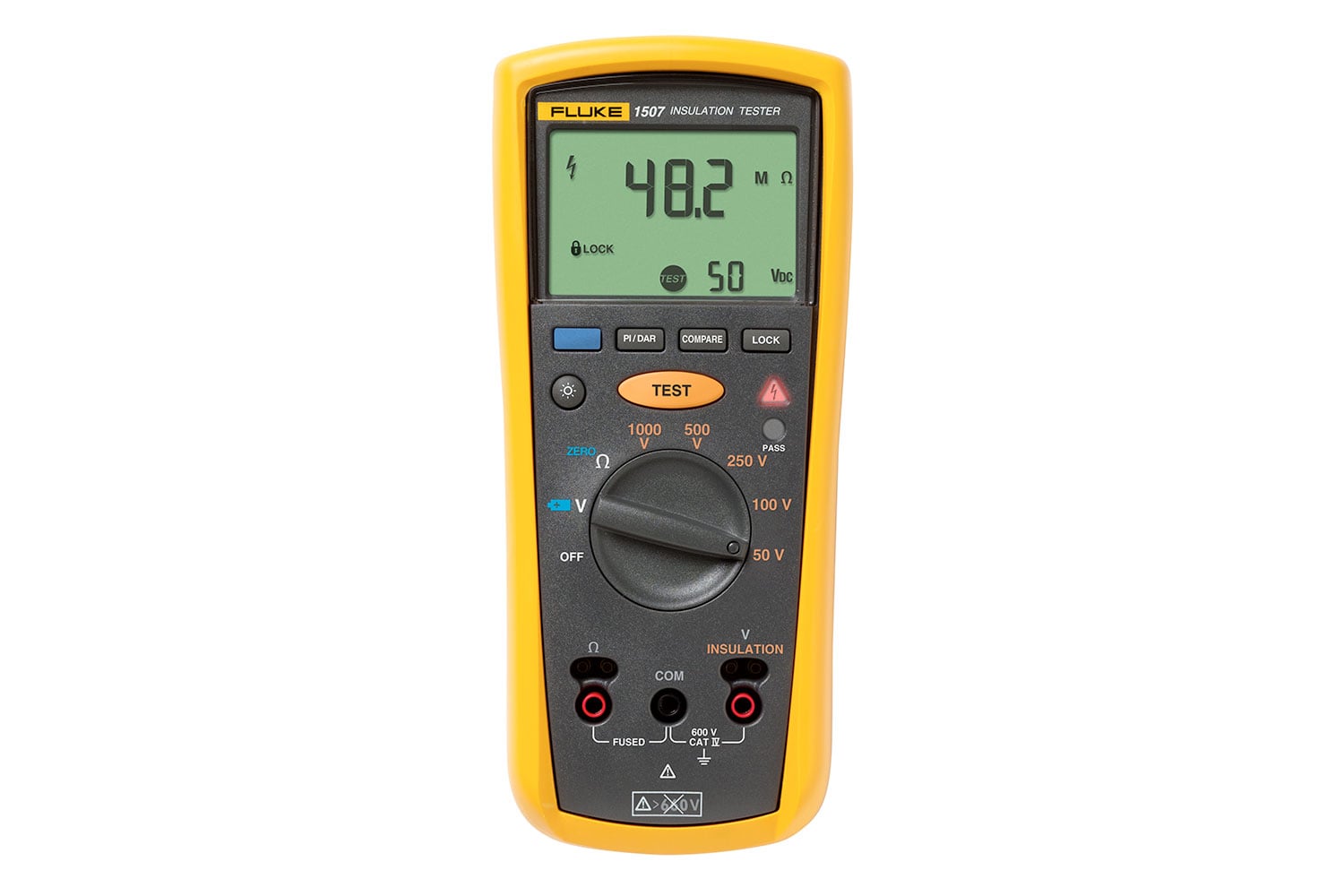

Teknisi melakukan pengukuran tahanan isolasi kabel dengan megohmmeter

Prinsip pengujian dilakukan dengan memberikan tegangan DC stabil (biasanya 500V, 1000V, 2500V, atau 5000V tergantung rating peralatan) menggunakan alat Megger (Megohmmeter) dan mengukur arus bocor yang sangat kecil yang melewati isolasi. Hukum Ohm (R = V/I) kemudian digunakan untuk menghitung nilai tahanan isolasi. Pengujian ini bersifat non-destruktif dan menjadi bagian rutin dari pemeliharaan preventif.

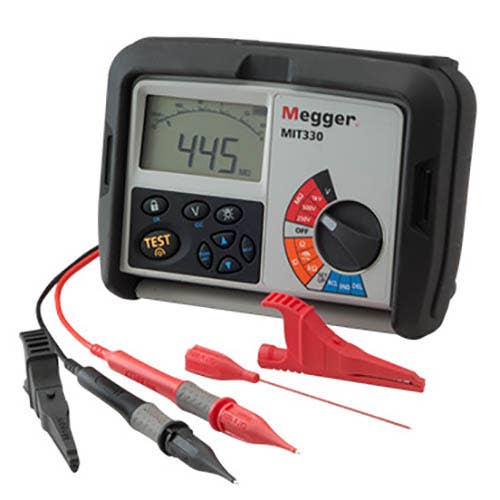

Close-up tangan memegang megohmmeter digital dengan probe terhubung

Dalam konteks ketenagalistrikan, uji ini memiliki peran kritis untuk menjamin keandalan dan keselamatan. Pada pembangkit listrik, pengujian dilakukan pada belitan generator, motor induksi, dan kabel-kabel kontrol. Pada sistem transmisi dan distribusi, pengujian diterapkan pada kabel daya, transformer, dan switchgear. Tujuannya adalah mencegah gangguan operasional seperti trip-nya proteksi, kerusakan peralatan mahal akibat hubung singkat, serta bahaya sengatan listrik dan kebakaran yang membahayakan personel.

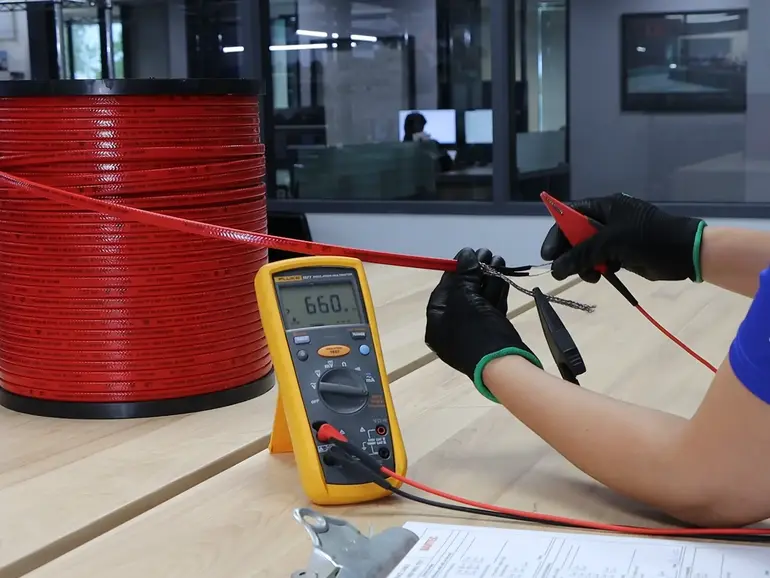

Pengujian tahanan isolasi pada panel listrik industri besar

Pentingnya pengujian ini semakin krusial karena isolasi listrik dapat menurun seiring waktu akibat faktor termal (panas berlebih), elektris (tegangan lebih), mekanis (getaran), kimiawi (kelembaban, kontaminan), dan lingkungan. Deteksi dini melalui pengukuran tahanan isolasi yang rutin memungkinkan perbaikan atau penggantian komponen sebelum terjadi kegagalan total yang dapat menyebabkan pemadaman listrik luas dan kerugian ekonomi yang signifikan.

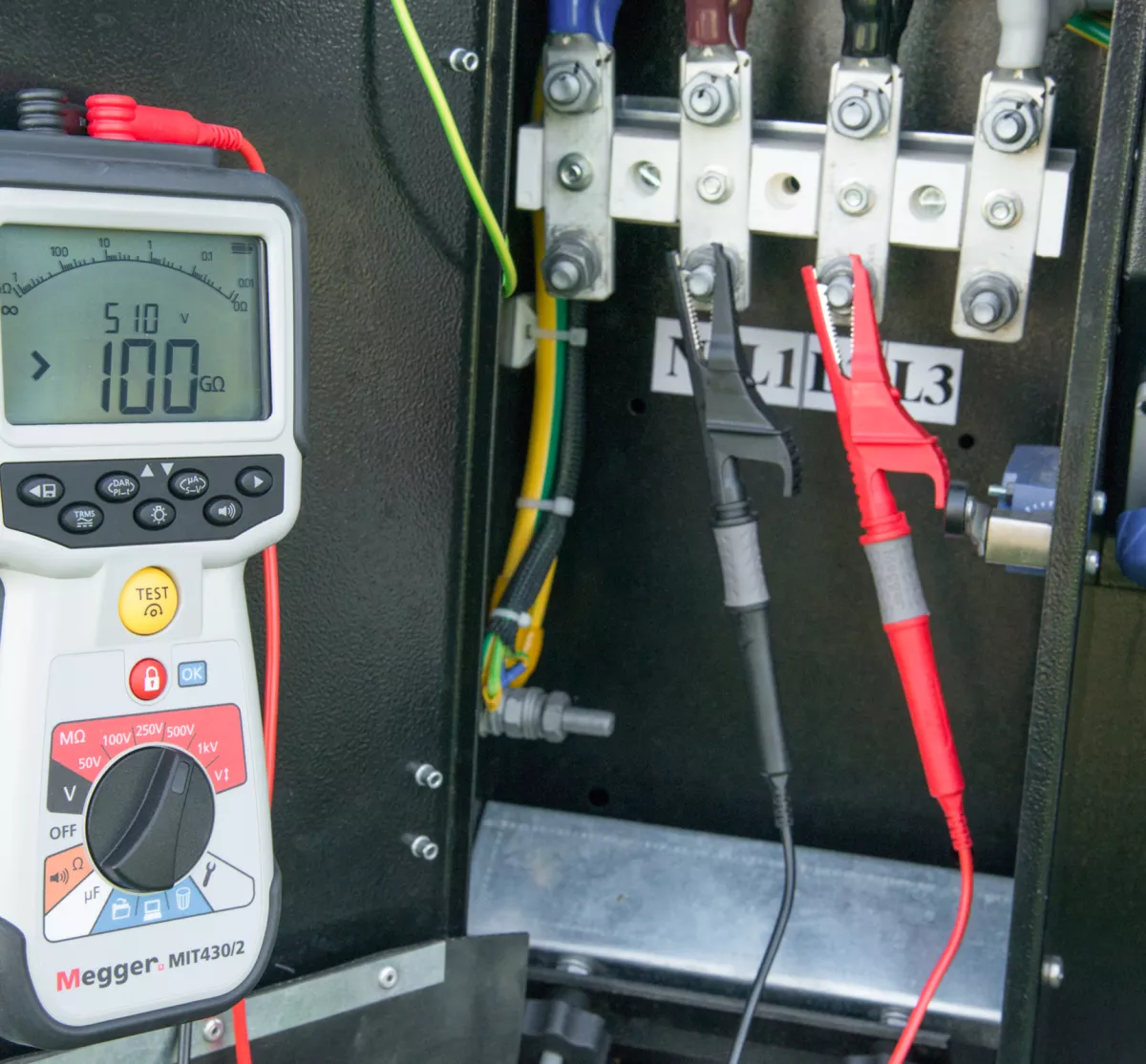

Diagram sederhana prinsip pengujian tahanan isolasi pada kabel

Sumber:

Prosedur Pengujian, Interpretasi Hasil, dan Standar yang Berlaku

Prosedur pelaksanaan Insulation Resistance Test harus mengikuti langkah-langkah keselamatan ketat, termasuk Lock Out Tag Out (LOTO), memastikan peralatan dalam kondisi de-energized dan terisolasi dari sumber, serta membumikan (discharge) kapasitansi tersisa sebelum dan sesudah pengukuran. Pengujian umumnya meliputi tiga jenis pengukuran: (1) Spot Reading Test (pengukuran nilai tahanan pada waktu tertentu), (2) Time Resistance Test (pengukuran tren nilai tahanan dari waktu ke waktu, seperti metode Dielectric Absorption Ratio - DAR atau Polarization Index - PI), dan (3) Step Voltage Test (pengujian dengan tingkat tegangan bertingkat untuk mendeteksi kerusakan lokal).

Interpretasi hasil pengujian tidak hanya melihat nilai absolut (biasanya dalam orde Megaohm atau Gigaohm), tetapi juga membandingkannya dengan nilai referensi pabrikan, standar internasional (seperti IEEE 43 untuk mesin berputar, atau IEC 60364 untuk instalasi), dan tren historis dari data pemeliharaan sebelumnya. Sebuah nilai tahanan isolasi yang rendah atau tren penurunan yang konsisten dari waktu ke waktu adalah indikator masalah. Polarization Index (PI) – rasio pengukuran 10 menit terhadap 1 menit – adalah metrik kunci; PI < 1 menunjukkan isolasi buruk, PI 1-2 dipertanyakan, dan PI > 2 umumnya dianggap baik untuk belitan mesin.

Standar dan regulasi di Indonesia banyak mengadopsi atau merujuk pada standar internasional tersebut. Kementerian ESDM melalui berbagai peraturan dan standar teknis ketenagalistrikan menetapkan kewajiban pemeliharaan dan pengujian peralatan untuk menjamin keandalan sistem. PLN sebagai operator sistem tenaga listrik juga memiliki pedoman internal yang detail mengenai frekuensi dan metode pengujian tahanan isolasi untuk seluruh asetnya, mulai dari pembangkit, gardu induk, hingga jaringan distribusi.

Integrasi hasil Insulation Resistance Test dengan pengujian diagnostik lain, seperti Partial Discharge (PD) test atau Tan Delta test, memberikan gambaran yang lebih komprehensif tentang kesehatan isolasi. Data yang terkumpul dari pengujian rutin ini menjadi dasar penting untuk program pemeliharaan berbasis kondisi (Condition-Based Maintenance), memungkinkan perencanaan perbaikan yang lebih efisien, mengurangi downtime, dan pada akhirnya meningkatkan keandalan pasokan listrik nasional.

Sumber:
