Isolator Pin Saluran

Isolator Pin Saluran adalah komponen isolasi listrik yang digunakan pada saluran udara tegangan menengah (SUTM) untuk menyangga dan mengisolasi konduktor dari tiang atau struktur pendukung. Fungsinya mencegah kebocoran arus listrik ke tanah dan memastikan keamanan serta keandalan sistem distribusi listrik.

Pengertian, Konstruksi, dan Prinsip Kerja

Isolator Pin Saluran (Pin Insulator) adalah jenis isolator tegangan menengah yang dirancang khusus untuk dipasang secara langsung pada penyangga (crossarm) tiang listrik menggunakan baut atau pin logam. Komponen ini berfungsi sebagai penyangga fisik dan isolasi elektrik untuk konduktor saluran udara tegangan menengah (SUTM), biasanya pada tegangan 6 kV hingga 33 kV. Isolator ini menahan konduktor agar tetap pada posisinya sekaligus mencegah aliran arus listrik dari konduktor ke tiang yang dibumikan (grounded).

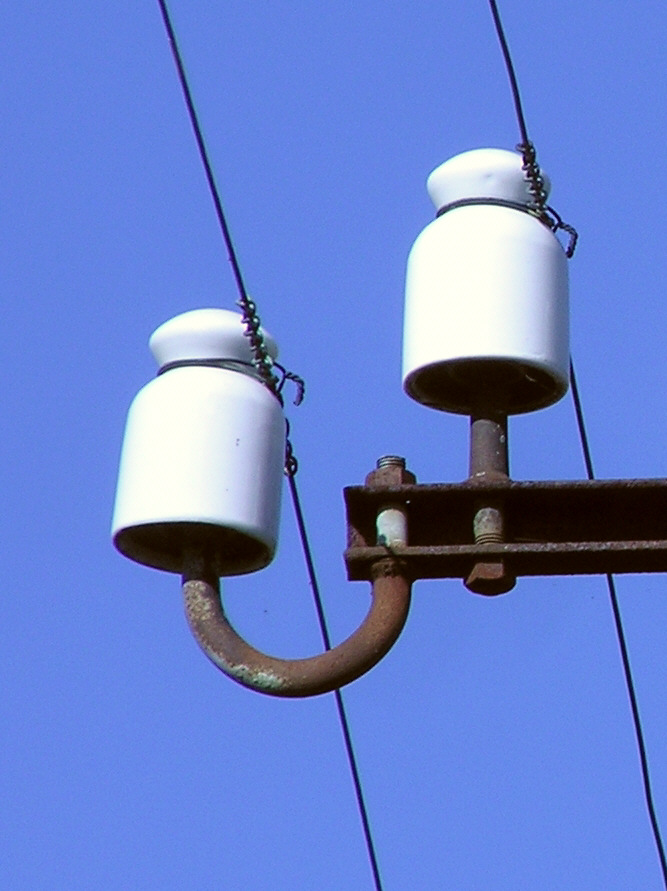

Close-up isolator pin keramik pada tiang transmisi listrik tegangan tinggi

Secara konstruksi, Isolator Pin terbuat dari bahan dielektrik kuat seperti porselen, gelas (glass), atau material polimer komposit. Bentuknya terdiri dari bagian 'piringan' atau 'payung' yang beralur (skirts) untuk memperpanjang jalur rambat (creepage distance) di permukaan, sehingga mencegah flashover saat permukaan basah atau kotor. Bagian atasnya memiliki alur atau kepala (head) untuk mengikat konduktor dengan kawat penjepit (binding wire), sedangkan bagian bawahnya memiliki ulir logam atau soket untuk dipasang pada pin besi yang tertancap di crossarm tiang.

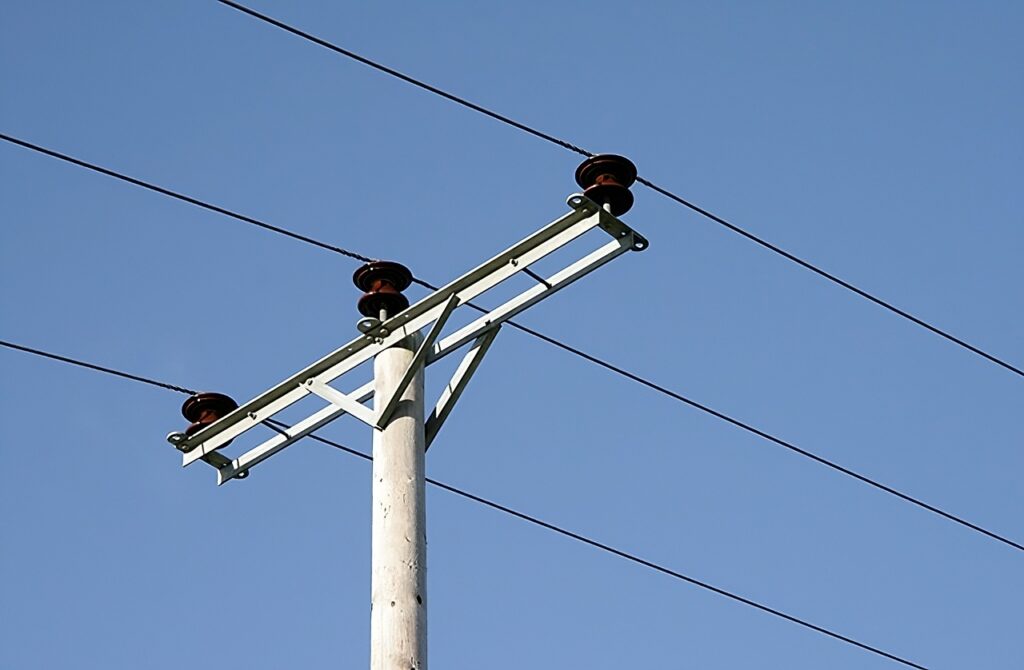

Pandangan samping deretan isolator pin di saluran udara, latar langit biru

Prinsip kerjanya didasarkan pada sifat isolasi material dan desain geometris yang memaksimalkan resistansi permukaan dan internal. Jalur rambat yang panjang membuat arus bocor (leakage current) sangat kecil, bahkan dalam kondisi lembap. Isolator juga harus memiliki kekuatan mekanis untuk menahan beban konduktor, tarikan mekanis, dan tekanan angin. Pada sistem tiga fasa, setiap fasa dipasang pada isolator pin terpisah yang tertancap pada crossarm yang sama, menjaga jarak aman antar fasa.

Instalasi teknisi listrik memasang isolator pin pada crossarm tiang

Sumber:

ESDM - Glosarium Ketenagalistrikan

Aplikasi, Perawatan, dan Pentingnya dalam Sistem Distribusi

Dalam sistem ketenagalistrikan, Isolator Pin Saluran banyak diaplikasikan pada jaringan distribusi primer SUTM yang menjangkau pelanggan, seperti di perumahan, kawasan industri, dan pedesaan. Penggunaannya sangat dominan pada tiang-tiang penyangga di jalur lurus, belokan, atau di dekat gardu distribusi. Isolator ini menjadi titik kritis dalam menjaga kontinuitas pasokan listrik karena kegagalannya (misalnya akibat retak, flashover, atau polusi berat) dapat menyebabkan padamnya aliran listrik di saluran tersebut.

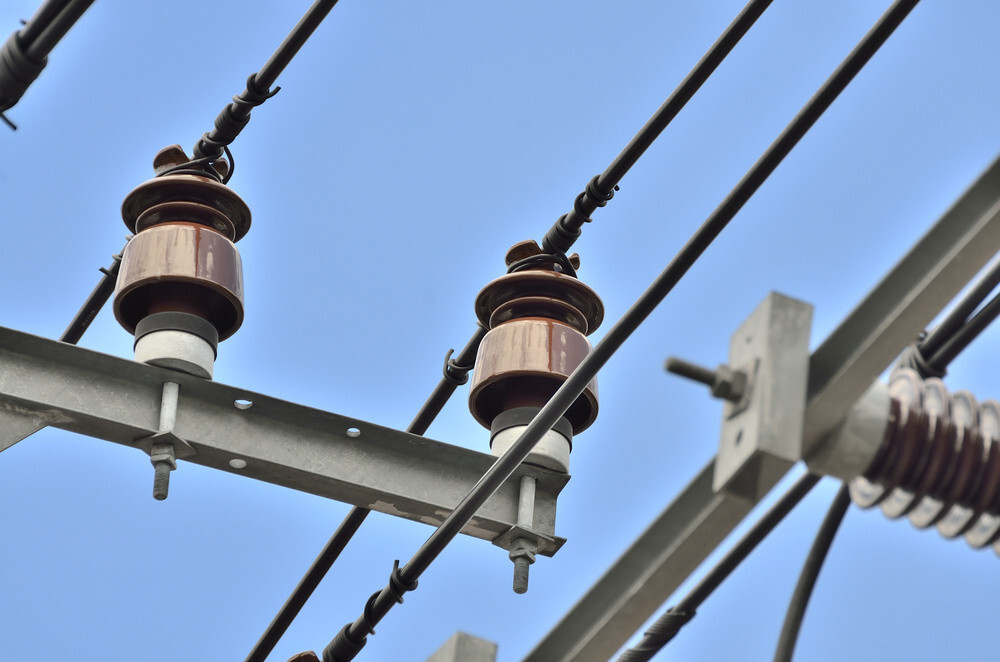

Perbandingan isolator pin baru dan lama yang retak karena penuaan

Perawatan rutin terhadap Isolator Pin sangat penting untuk mencegah gangguan. Aktivitas pemeliharaan meliputi inspeksi visual untuk mendeteksi keretakan, pecah, atau pelapukan; pembersihan permukaan dari debu, polusi industri, atau kerak garam (di daerah pantai); serta pengecekan kekencangan pemasangan. Isolator yang retak harus segera diganti karena dapat mengurangi kekuatan dielektriknya dan berpotensi menyebabkan kebocoran arus ke tanah atau hubung singkat.

Pentingnya Isolator Pin dalam proteksi dan keandalan sistem terletak pada kemampuannya sebagai barrier pertama yang mengisolasi energi listrik. Dengan mencegah arus mengalir ke struktur yang dibumikan, isolator melindungi keselamatan pekerja dan publik dari sengatan listrik. Selain itu, dengan menjaga konduktor tetap terisolasi, ia mencegah terjadinya gangguan tanah (ground fault) dan gangguan fasa ke tanah yang dapat memicu pemutusan oleh rele proteksi. Pemilihan isolator dengan rating tegangan dan tingkat polusi (pollution level) yang sesuai dengan lingkungan pemasangan merupakan langkah krusial dalam perencanaan jaringan yang andal.
