Kapasitor Bank Gardu

Pengertian dan Prinsip Kerja

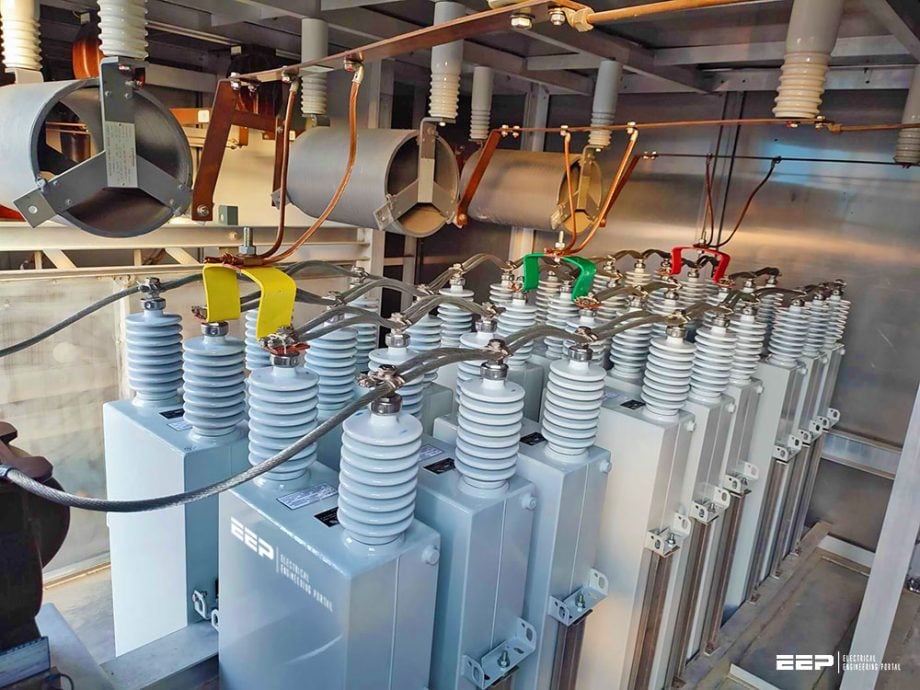

Kapasitor Bank Gardu, sering disebut juga sebagai Bank Kapasitor Gardu Induk (GI) atau Gardu Distribusi, merupakan sekumpulan kapasitor daya yang dihubungkan secara paralel dan dipasang pada sisi tegangan menengah (biasanya 6 kV, 12 kV, atau 20 kV) di suatu gardu listrik. Fungsinya utama adalah untuk menyuplai daya reaktif (VAR) secara lokal ke beban-beban di sekitarnya, sehingga mengurangi kebutuhan daya reaktif yang harus dikirim dari pembangkit atau sumber lainnya.

Prinsip kerjanya didasarkan pada sifat kapasitor yang menghasilkan arus leading (mendahului tegangan). Sementara sebagian besar beban industri dan rumah tangga seperti motor induksi, transformer, dan lampu neon bersifat induktif dan menarik arus lagging (tertinggal dari tegangan). Kombinasi kedua sifat ini saling menetralisir, sehingga mengurangi komponen arus reaktif total yang mengalir di jaringan. Dengan mengurangi arus reaktif, arus total yang harus disalurkan oleh jaringan transmisi dan distribusi menjadi lebih kecil.

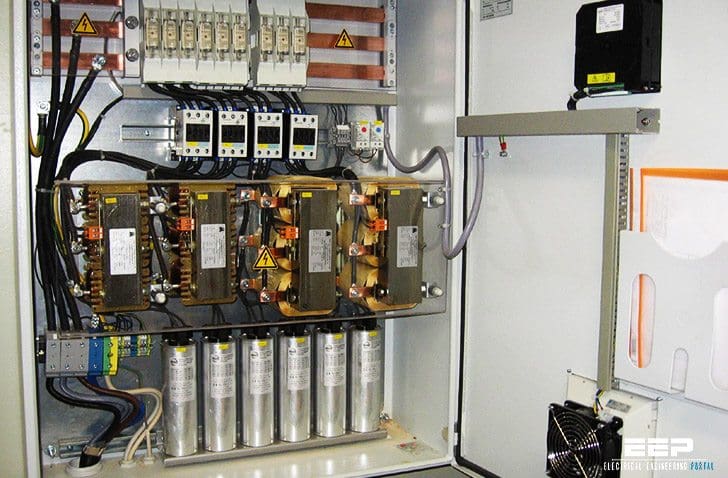

Pemasangan kapasitor bank biasanya dilakukan secara bertahap (switched capacitor bank) yang dikendalikan oleh relay faktor daya atau regulator VAR. Saat beban meningkat dan kebutuhan daya reaktif naik, sakelar (kontaktor atau circuit breaker) akan menutup untuk menghubungkan beberapa kelompok kapasitor ke sistem. Sebaliknya, saat beban turun, kapasitor akan dilepas untuk menghindari kelebihan kompensasi yang dapat menyebabkan tegangan menjadi terlalu tinggi.

Manfaat dan Penerapan dalam Sistem Ketenagalistrikan

Penerapan Kapasitor Bank Gardu memberikan manfaat teknis dan ekonomis yang signifikan bagi sistem ketenagalistrikan. Manfaat utama adalah peningkatan faktor daya (cos φ) yang mendekati nilai ideal (0.95 - 1). Faktor daya yang baik mengurangi rugi-rugi daya (I²R losses) pada saluran transmisi dan distribusi, transformator, serta kabel, karena arus efektif yang mengalir menjadi lebih rendah untuk daya aktif (kW) yang sama. Hal ini meningkatkan efisiensi dan kapasitas penyaluran jaringan listrik yang ada.

Manfaat lainnya adalah perbaikan profil tegangan (voltage profile). Dengan menyuplai daya reaktif di lokasi yang dekat dengan beban, drop tegangan akibat aliran arus reaktif pada impedansi saluran dapat dikurangi. Ini membantu menjaga tegangan di ujung jaringan tetap dalam batas toleransi yang diizinkan, meningkatkan kualitas daya dan keandalan pasokan listrik bagi pelanggan.

Dari sisi ekonomis, pengurangan arus reaktif yang mengalir dari pembangkit berarti pembangkit, transformator, dan jaringan transmisi dapat lebih fokus menyalurkan daya aktif. Bagi PLN sebagai penyelenggara sistem, ini mengoptimalkan aset yang ada dan menunda investasi untuk perluasan jaringan. Bagi pelanggan industri dengan kontrak daya reaktif, kompensasi yang baik menghindari denda atas faktor daya yang rendah.

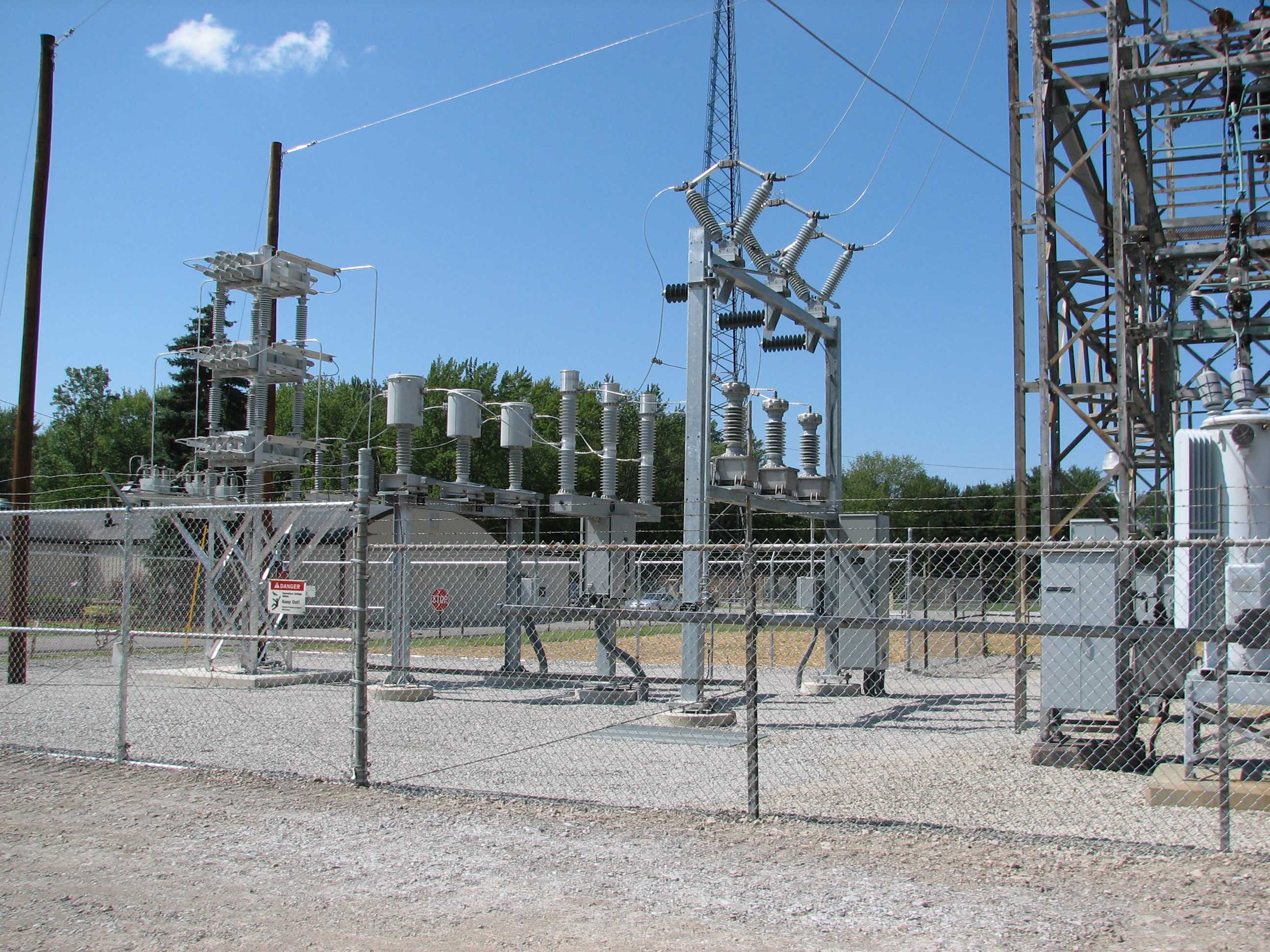

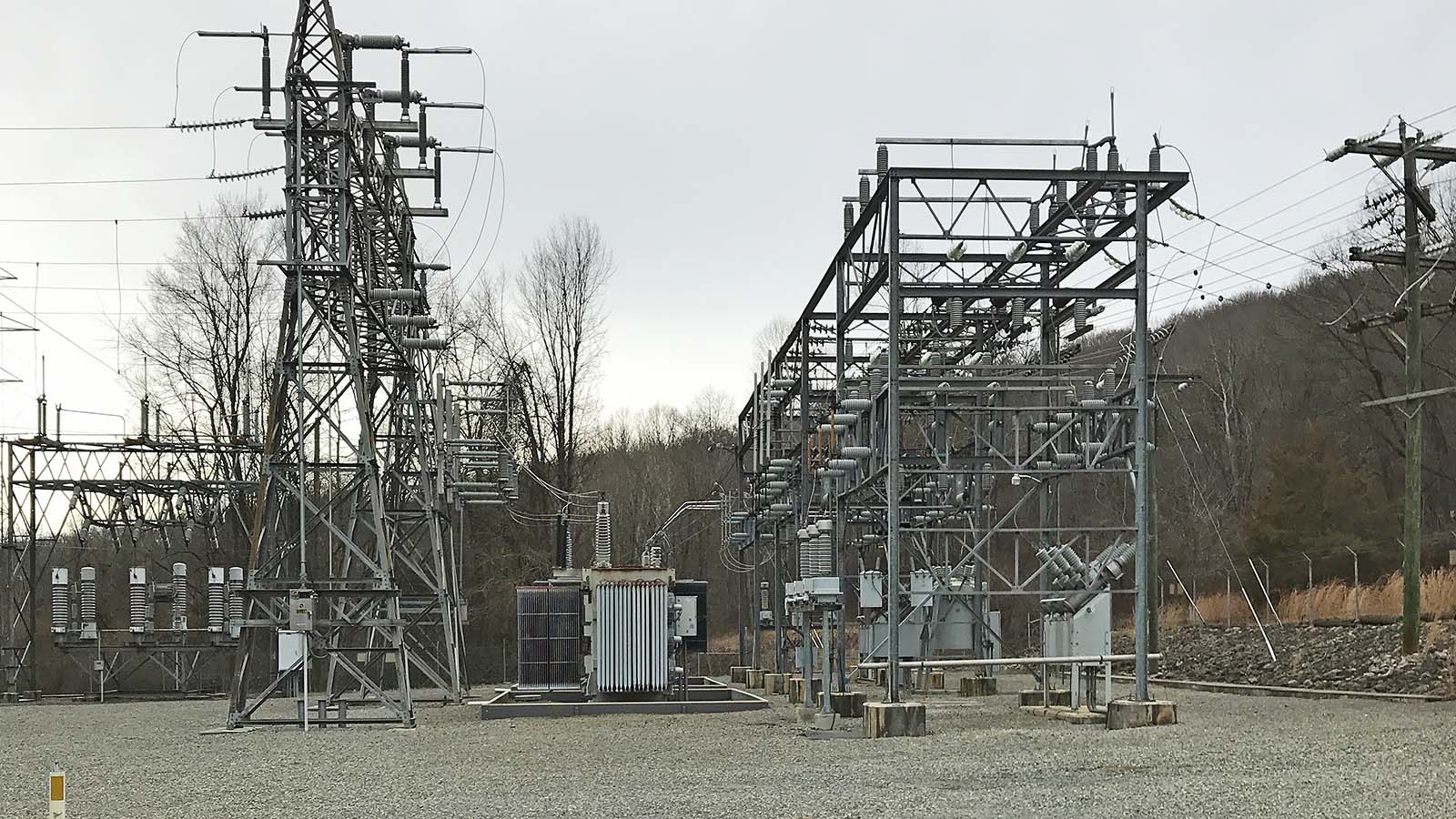

Kapasitor Bank Gardu dipasang di berbagai titik strategis seperti Gardu Induk untuk kompensasi di sisi tegangan tinggi/menengah, Gardu Distribusi untuk mendukung jaringan distribusi primer, dan juga di sisi pelanggan industri besar. Pemilihan lokasi dan rating kapasitor bank memerlukan studi aliran daya dan analisis sistem yang cermat untuk memastikan efektivitas dan menghindari masalah seperti resonansi harmonik.
