Kurva Kemampuan Generator
Kurva Kemampuan Generator (Generator Capability Curve) adalah diagram yang menggambarkan batas operasi aman dan stabil generator sinkron dalam berbagai kondisi beban, terutama hubungan antara daya aktif (MW) dan daya reaktif (MVar). Fungsinya adalah untuk mencegah kerusakan generator akibat pemanasan berlebih pada belitan atau gangguan stabilitas rotor.
Pengertian dan Prinsip Dasar

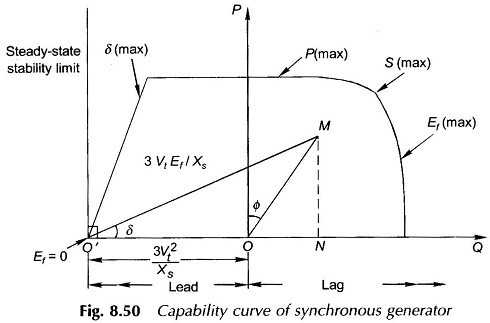

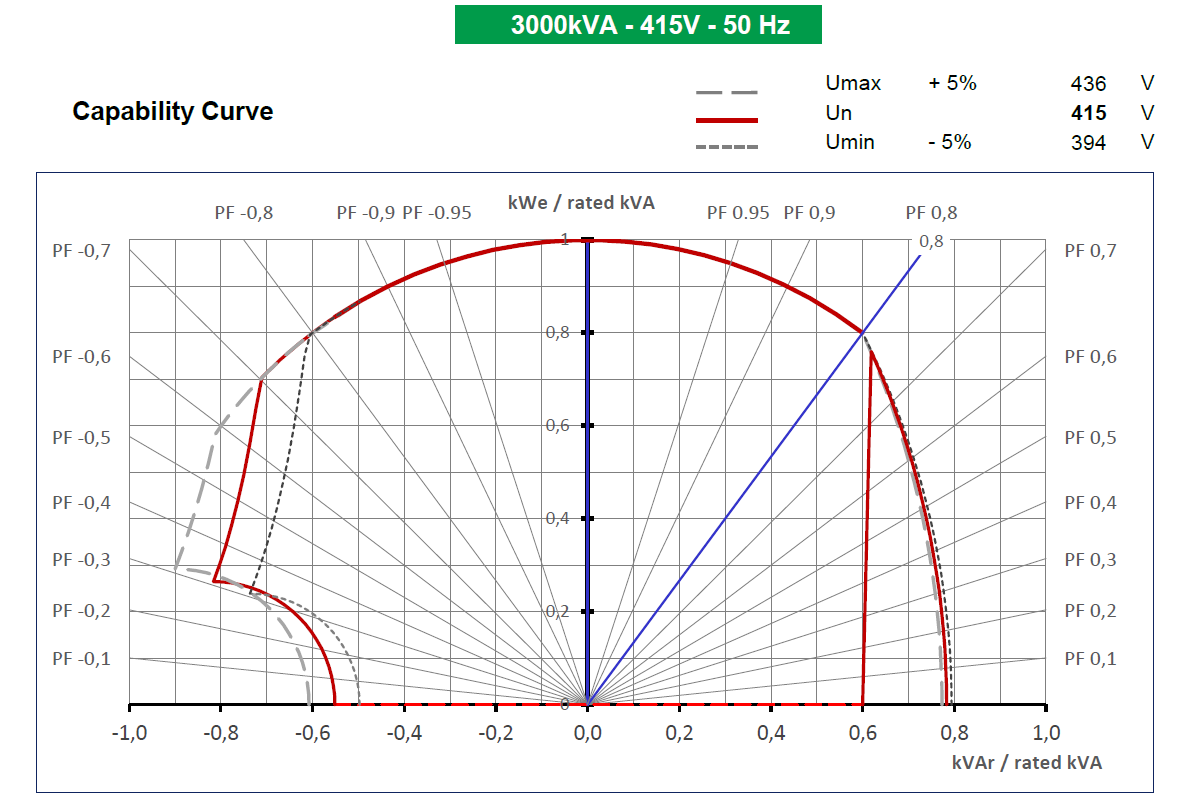

Kurva Kemampuan Generator, sering disebut juga sebagai P-Q Curve atau Capability Curve, adalah representasi grafis dari batas-batas operasi yang diizinkan untuk sebuah generator sinkron. Kurva ini memetakan hubungan antara keluaran daya aktif (P, dalam MW) dan daya reaktif (Q, dalam MVar) yang dapat dihasilkan generator secara aman dan kontinu. Diagram ini berbentuk seperti lingkaran atau elips yang area di dalamnya merupakan zona operasi yang diperbolehkan.

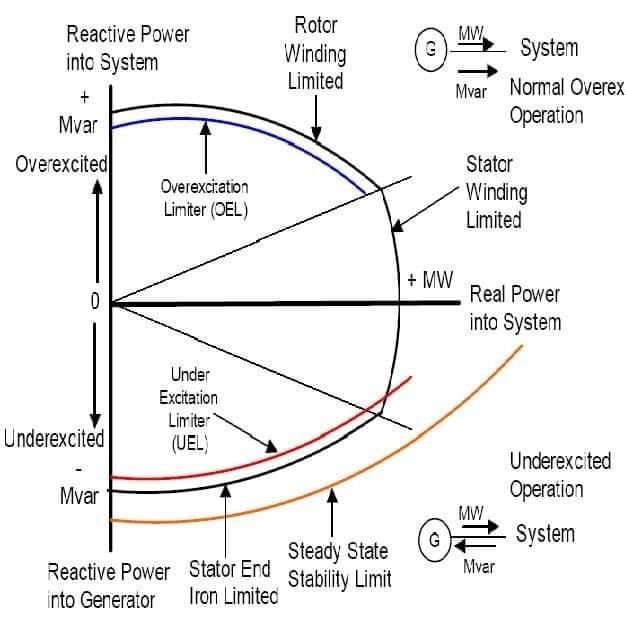

Pembentukan kurva ini didasarkan pada beberapa batasan fisik utama generator. Batasan pertama adalah pemanasan pada belitan stator, yang membatasi arus stator maksimum dan membentuk batas lingkaran dengan jari-jari sesuai rating MVA generator. Batasan kedua adalah pemanasan pada belitan rotor (medan), yang membatasi tegangan eksitasi dan membentuk batas operasi pada kondisi leading power factor. Batasan ketiga adalah stabilitas steady-state, yang menjadi pembatas utama pada kondisi under-excited (daya reaktif kapasitif).
Kurva ini sangat penting karena menjadi panduan bagi operator pembangkit untuk mengatur pembebanan generator. Dengan mengikuti batas yang ditetapkan, generator dapat beroperasi secara optimal tanpa risiko mengalami kerusakan termal pada komponennya atau kehilangan sinkronisasi (pull-out) dengan grid. Setiap generator memiliki kurva kemampuannya sendiri yang ditentukan oleh desain pabrikan dan dikonfirmasi melalui pengujian.
Penerapan dalam Operasi Sistem Tenaga Listrik
Dalam konteks operasi sistem tenaga listrik, Kurva Kemampuan Generator berperan kritis untuk memastikan keandalan (reliability) dan stabilitas sistem. Operator sistem (seperti P3B di Indonesia) dan operator pembangkit harus selalu memastikan titik operasi setiap generator berada di dalam area kurva. Hal ini tidak hanya melindungi aset pembangkit tetapi juga menjaga keseimbangan daya aktif dan reaktif di seluruh jaringan.
Kurva ini juga menjadi acuan dalam pengaturan tegangan (voltage control) dan pembagian beban reaktif antar generator. Pada kondisi beban puncak, dimana kebutuhan daya reaktif tinggi, generator dioperasikan mendekati batas arus stator (lagging power factor) untuk menyuplai Q. Sebaliknya, pada beban ringan malam hari dimana jaringan memiliki kelebihan daya reaktif, generator mungkin perlu dioperasikan pada daerah under-excited (leading power factor) untuk menyerap kelebihan Q tersebut dan menjaga tegangan sistem tetap normal.
Selain itu, kurva kemampuan harus disesuaikan dengan kondisi lingkungan, khususnya tekanan dan temperatur gas pendingin (biasanya hidrogen). Kurva kemampuan rating nominal biasanya ditetapkan pada kondisi standar. Jika temperatur pendingin masuk lebih tinggi dari standar, kemampuan generator akan turun, sehingga kurva operasi yang diizinkan harus dikoreksi (derated) untuk mencegah pemanasan berlebih. Pemahaman mendalam tentang kurva ini esensial bagi perencanaan operasi, dispatch pembangkit, dan analisis stabilitas sistem tenaga listrik secara keseluruhan.
