Live Bus Synchronizing

Live Bus Synchronizing adalah proses penyambungan dua atau lebih busbar listrik yang sedang bertegangan (live) dengan memastikan kesamaan parameter listrik seperti tegangan, frekuensi, dan sudut fasa sebelum di-paralelkan. Fungsi utamanya adalah untuk meningkatkan keandalan sistem, memungkinkan transfer beban tanpa pemadaman, dan memfasilitasi perawatan peralatan.

Pengertian dan Prinsip Dasar

Live Bus Synchronizing (LBS), atau sering disebut sebagai Hot Busbar Coupling, adalah teknik operasi dalam sistem tenaga listrik untuk menyambungkan (meng-paralelkan) dua bagian sistem yang sedang bertegangan. Proses ini dilakukan dengan menghubungkan dua busbar yang terpisah melalui sebuah pemutus tenaga (circuit breaker) setelah memastikan bahwa kondisi kelistrikan di kedua sisi telah memenuhi kriteria sinkronisasi. Teknik ini berbeda dengan metode konvensional di mana salah satu busbar harus dinonaktifkan (de-energized) terlebih dahulu, sehingga LBS menawarkan keunggulan dalam kontinuitas pasokan listrik.

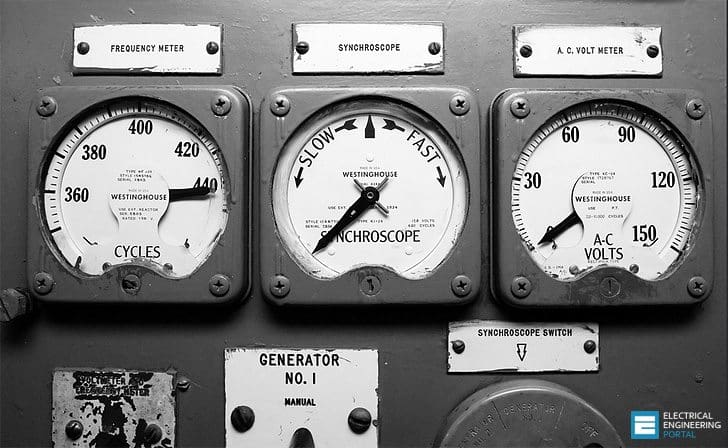

Operator listrik mengamati synchroscope di panel kontrol gardu induk

Prinsip dasarnya adalah menyamakan parameter listrik kritis di kedua sisi pemutus tenaga sebelum penutupan. Parameter utama yang harus disinkronkan adalah besaran tegangan (magnitude), frekuensi, dan sudut fasa (phase angle). Perbedaan yang signifikan pada parameter ini dapat menimbulkan arus gangguan yang besar (arus sirkulasi atau arus gangguan) saat penyambungan, yang berpotensi merusak peralatan seperti generator, transformator, atau pemutus tenaga itu sendiri. Oleh karena itu, proses ini memerlukan peralatan kontrol dan proteksi yang canggih untuk memantau dan mengatur kondisi secara real-time.

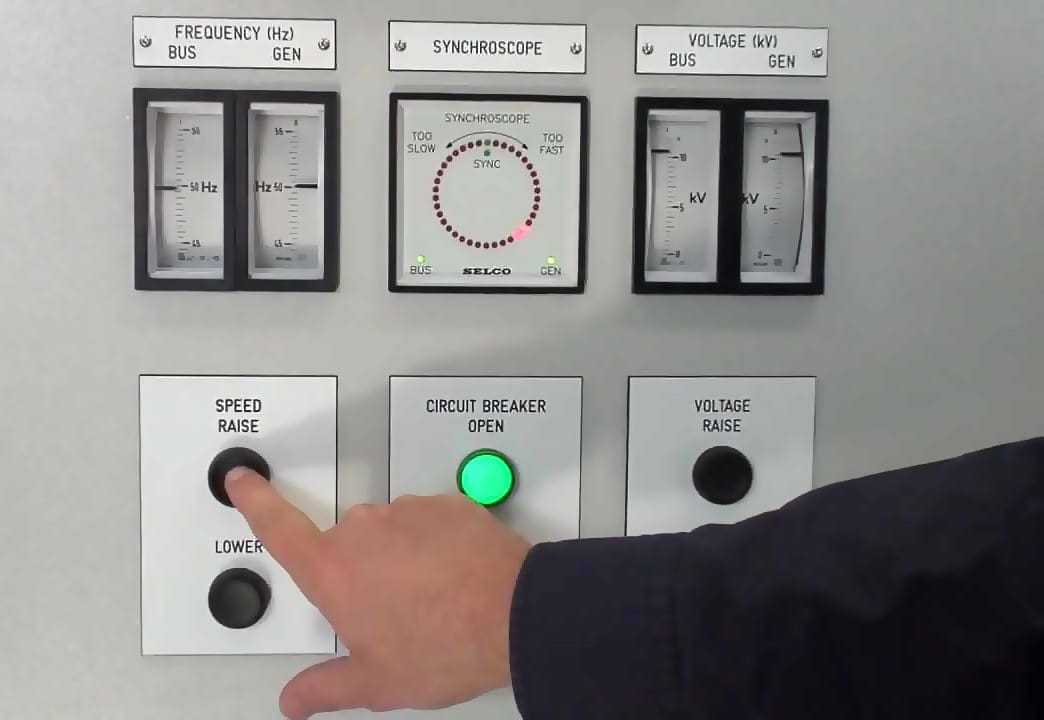

Close-up synchroscope dan voltmeter selama proses sinkronisasi bus hidup

Sumber:

PLN - Pedoman Operasi Sistem Tenaga Listrik

Aplikasi dan Manfaat dalam Sistem Transmisi dan Distribusi

Dalam konteks transmisi dan distribusi, Live Bus Synchronizing banyak diterapkan pada Gardu Induk (GI) untuk memindahkan beban dari satu busbar ke busbar lainnya tanpa menyebabkan pemadaman. Contoh aplikasinya adalah saat melakukan perawatan rutin pada sebuah transformator daya atau pemutus tenaga. Alih-alih memadamkan seluruh saluran yang terhubung, operator dapat mentransfer bebannya ke busbar lain yang sehat melalui proses sinkronisasi live bus, sehingga pelanggan tidak merasakan gangguan pasokan listrik.

Diagram teknis sinkronisasi generator ke jaringan listrik yang bertegangan

Manfaat utama dari teknik ini adalah meningkatkan keandalan (reliability) dan ketersediaan (availability) sistem tenaga listrik. Selain itu, LBS juga meningkatkan fleksibilitas operasi jaringan, meminimalkan rugi-rugi energi akibat pemadaman, dan mengurangi risiko gangguan yang mungkin timbul dari proses pengaktifan kembali (energizing) peralatan setelah pemadaman. Penerapannya membutuhkan sistem proteksi yang andal, seperti relay sinkronisasi otomatis dan sistem SCADA, untuk memastikan proses berjalan aman dan sesuai dengan standar proteksi yang ketat, seperti yang diatur dalam PUIL (Persyaratan Umum Instalasi Listrik) dan standar internasional IEEE.
