N-1 Contingency Criterion

Kriteria N-1 adalah prinsip keandalan dalam sistem ketenagalistrikan yang mensyaratkan sistem tetap stabil dan beroperasi normal meskipun satu komponen kritis (seperti pembangkit, saluran transmisi, atau transformator) mengalami gangguan atau dicabut untuk perawatan. Fungsi utamanya adalah mencegah pemadaman luas (blackout) dan memastikan kontinuitas pasokan listrik.

Pengertian dan Prinsip Dasar

Kriteria N-1, juga dikenal sebagai 'Single Contingency Criterion', adalah standar keandalan fundamental dalam perencanaan dan pengoperasian sistem tenaga listrik. Dalam konteks ini, 'N' mewakili jumlah total komponen yang beroperasi dalam keadaan normal (misalnya, N saluran transmisi atau N unit pembangkit). Kriteria ini mensyaratkan bahwa sistem harus tetap mampu memenuhi seluruh beban yang ada, tanpa melanggar batas operasional (seperti thermal limit, tegangan, atau stabilitas), meskipun satu komponen dari 'N' tersebut mengalami gangguan (outage).

Operator memantau peta jaringan listrik di ruang kendali sistem tenaga

Prinsip ini diterapkan secara proaktif, bukan hanya saat terjadi gangguan. Artinya, sistem dirancang dan dioperasikan sedemikian rupa sehingga cadangan (margin) kapasitas selalu tersedia untuk mengkompensasi kehilangan komponen terbesar yang mungkin terjadi. Ini mencakup gangguan pada saluran transmisi tunggal, satu unit pembangkit, atau satu transformator utama. Dengan memenuhi kriteria N-1, risiko gangguan beruntun (cascading failure) yang dapat menyebabkan pemadaman luas dapat diminimalisir secara signifikan.

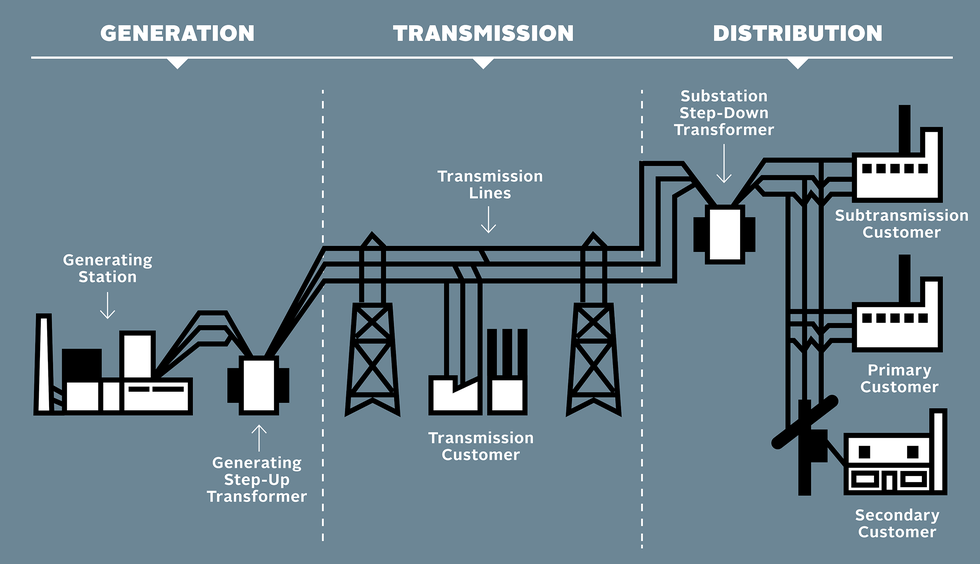

Gardu induk listrik dengan beberapa jalur transmisi dan transformator

Penerapan N-1 tidak hanya bergantung pada infrastruktur fisik, tetapi juga pada sistem kontrol, proteksi, dan skema operasi jaringan yang cepat. Ketika sebuah komponen gagal, sistem harus secara otomatis atau melalui tindakan operator dapat mendistribusikan kembali aliran daya melalui jalur lain yang tersisa tanpa membebani komponen tersebut melebihi kapasitasnya. Oleh karena itu, perencanaan jaringan yang kuat dengan interkoneksi yang memadai sangat penting untuk memenuhi kriteria ini.

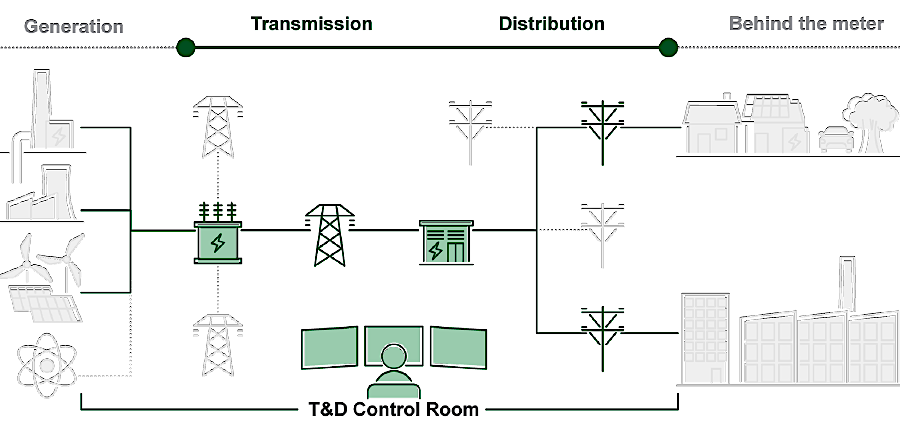

Diagram teknis sistem transmisi listrik dengan jalur cadangan (N-1)

Sumber:

Penerapan dalam Sistem Transmisi dan Pembangkitan PLN

Di Indonesia, PT PLN (Persero) sebagai operator sistem ketenagalistrikan nasional mengadopsi prinsip N-1 dalam perencanaan dan pengoperasian Jaringan Transmisi Tegangan Tinggi dan Ekstra Tinggi. Sebagai contoh, pada sistem interkoneksi Jawa-Bali, kehilangan satu saluran transmisi 500 kV tidak boleh menyebabkan pemadaman atau kelebihan beban pada saluran-saluran yang tersisa. Cadangan daya dan jalur transmisi alternatif disiapkan untuk mengalihkan beban jika terjadi gangguan pada satu elemen kritis.

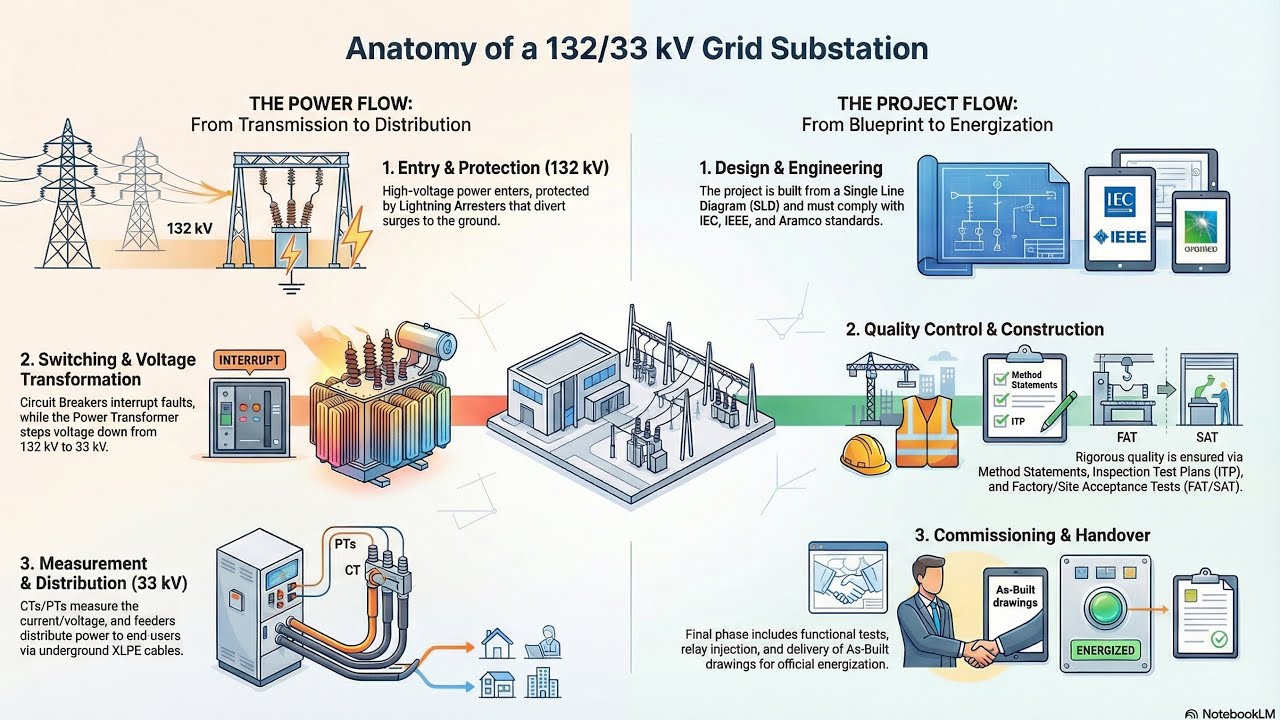

Close-up saklar pemutus sirkuit (circuit breaker) bertegangan tinggi

Dalam konteks pembangkitan, kriteria N-1 diterapkan dengan menjaga cadangan daya berputar (spinning reserve) yang cukup setara dengan kapasitas unit pembangkit terbesar yang terhubung ke sistem. Jika unit pembangkit terbesar (misalnya, sebuah unit pembangkit berkapasitas 600 MW) tiba-tiba trip, maka cadangan berputar dari pembangkit-pembangkit lain harus dapat segera mengambil alih beban tersebut untuk menjaga keseimbangan dan frekuensi sistem. Hal ini diatur dalam standar operasi sistem seperti Grid Code.

Penerapan N-1 juga terkait erat dengan sistem proteksi. Relay proteksi harus dikonfigurasi untuk mengisolasi komponen yang rusak dengan cepat dan selektif, sehingga gangguan tidak meluas. Setelah isolasi, sistem kontrol seperti SCADA (Supervisory Control and Data Acquisition) dan AGC (Automatic Generation Control) berperan dalam menstabilkan kembali sistem sesuai dengan konfigurasi N-1 yang baru. Meskipun biaya investasi untuk memenuhi kriteria N-1 lebih tinggi, biaya ini dianggap lebih rendah dibandingkan dengan dampak ekonomi dan sosial dari pemadaman listrik berskala besar.

Sumber:
