Over Frequency Protection

Over Frequency Protection (OFP) adalah sistem proteksi yang berfungsi untuk melindungi peralatan pembangkit dan sistem kelistrikan dari kondisi frekuensi yang melebihi batas aman, dengan cara memisahkan unit pembangkit atau beban dari sistem.

Pengertian dan Prinsip Kerja

Over Frequency Protection (OFP) merupakan salah satu elemen kritis dalam sistem proteksi pembangkit listrik dan jaringan transmisi. Proteksi ini dirancang untuk mendeteksi kenaikan frekuensi sistem di atas nilai setting yang telah ditentukan, biasanya sedikit di atas frekuensi nominal (50 Hz di Indonesia). Prinsip kerjanya didasarkan pada pengukuran frekuensi secara real-time oleh relay proteksi. Ketika frekuensi melebihi setpoint dan durasi waktu tunda (time delay) yang telah ditentukan terpenuhi, relay akan memberikan perintah trip untuk memisahkan peralatan yang dilindungi dari sistem.

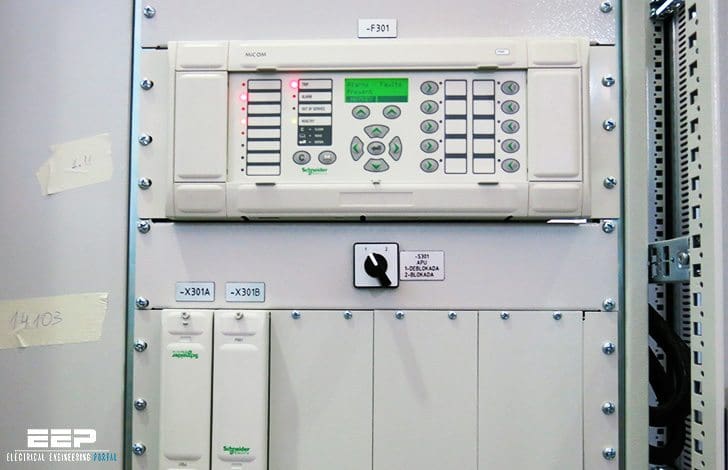

Close-up relay proteksi frekuensi lebih di panel kontrol listrik

Kondisi over frequency umumnya terjadi ketika daya yang dibangkitkan (supply) melebihi daya yang dikonsumsi oleh beban (demand) pada suatu sistem kelistrikan yang terisolasi. Hal ini dapat dipicu oleh gangguan seperti tripnya beban besar, atau pada sistem yang didominasi pembangkit terbarukan seperti PLTS atau PLTB yang memiliki fluktuasi daya yang cepat. Tanpa proteksi, frekuensi tinggi yang berkelanjutan dapat menyebabkan kerusakan mekanis pada peralatan berputar seperti turbin dan generator karena gaya sentrifugal berlebih, serta mempengaruhi kinerja motor dan peralatan elektronik lainnya.

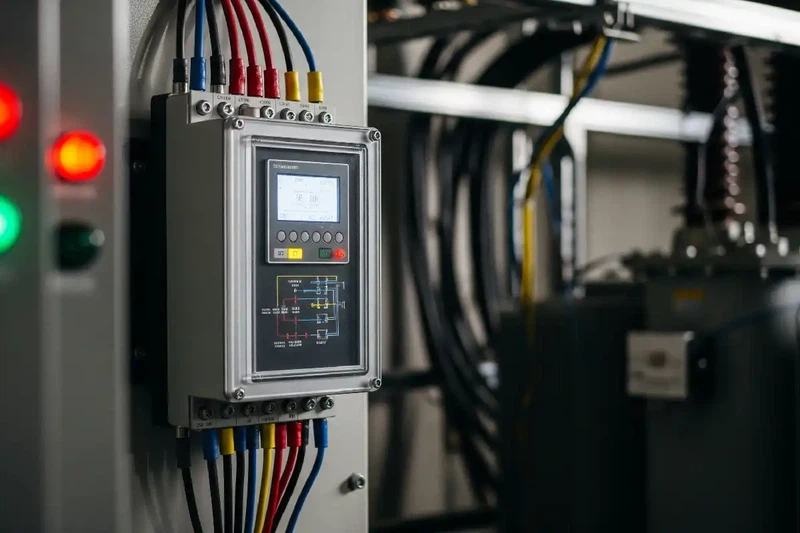

Diagram teknis sistem proteksi frekuensi pada jaringan listrik

Setting OFP biasanya dilakukan secara bertahap (stages). Stage pertama mungkin di-set pada 50.5 Hz dengan time delay beberapa detik untuk mengantisipasi fluktuasi kecil, sedangkan stage dengan frekuensi setpoint lebih tinggi (misal 51.5 Hz) akan memiliki time delay yang lebih singkat. Pada beberapa aplikasi, OFP juga dapat diintegrasikan dengan sistem pengendalian untuk melakukan tindakan korektif seperti pembuangan beban (load shedding) atau pengurangan daya pembangkit (generation rejection) sebelum melakukan trip penuh, guna menjaga stabilitas sistem secara keseluruhan.

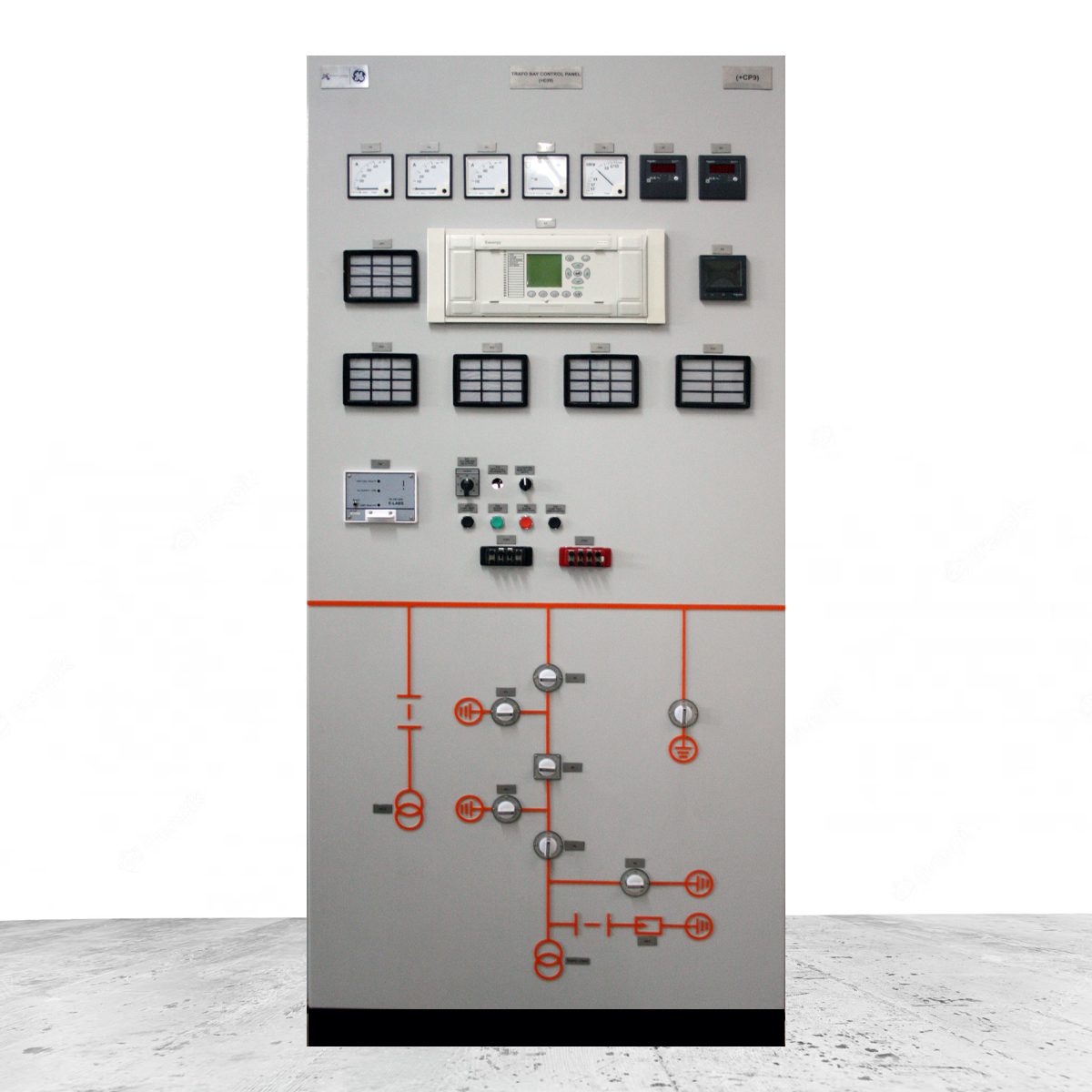

Engineer memeriksa setpoint relay frekuensi di gardu induk

Sumber:

ESDM - Pengaturan Kualitas Tenaga Listrik

Pentingnya dan Implementasi dalam Sistem Kelistrikan Indonesia

Dalam konteks sistem ketenagalistrikan Indonesia, penerapan Over Frequency Protection menjadi semakin vital seiring dengan integrasi masif pembangkit energi terbarukan yang bersifat intermiten, seperti Pembangkit Listrik Tenaga Surya (PLTS) dan Bayu (PLTB). Fluktuasi daya dari pembangkit ini dapat menyebabkan ketidakseimbangan daya supply-demand yang cepat, memicu lonjakan frekuensi. OFP berperan sebagai pertahanan terakhir (last line of defense) untuk mencegah kerusakan peralatan mahal dan menjaga keandalan sistem secara nasional.

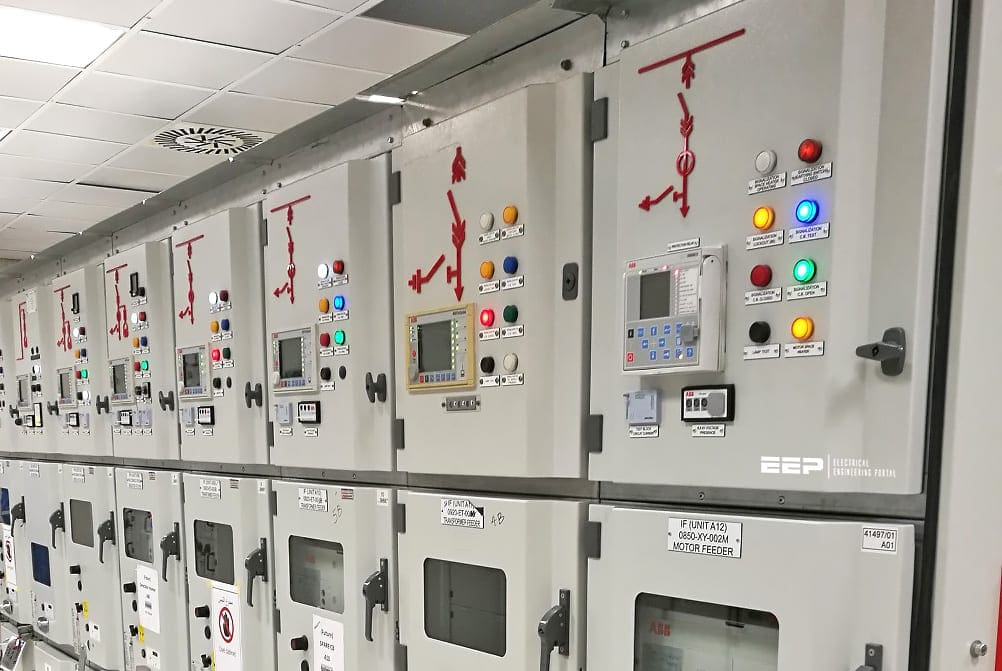

Tampilan layar SCADA menunjukkan grafik kenaikan frekuensi sistem

Implementasi OFP diatur dalam standar dan peraturan, termasuk dalam Grid Code yang diterbitkan oleh PLN sebagai operator sistem. Proteksi ini diterapkan di sisi pembangkit, baik konvensional (PLTU, PLTG) maupun terbarukan, dan pada titik-titik interkoneksi tertentu. Pada pembangkit, trip OFP akan memerintahkan penutupan katup inlet turbin (untuk pembangkit termal) atau pitch control pada bilah turbin angin, kemudian memisahkan generator dari grid. Tindakan ini harus terkoordinasi dengan proteksi dan sistem kendali frekuensi lainnya seperti Governor Free (GF) dan Automatic Generation Control (AGC) untuk menghindari tindakan yang tidak perlu.

Koordinasi proteksi frekuensi, termasuk OFP dan Under Frequency Protection (UFP), adalah kunci stabilitas. Skema yang tidak terkoordinasi dapat menyebabkan trip beruntun (cascading failure) yang justru memperparah gangguan. Oleh karena itu, setting OFP di seluruh unit pembangkit dalam satu sistem harus ditentukan melalui studi koordinasi yang cermat, mempertimbangkan karakteristik inersia sistem dan respon pembangkit. Dengan demikian, OFP tidak hanya melindungi aset individu tetapi juga berkontribusi pada ketahanan dan keamanan operasi sistem kelistrikan terintegrasi secara keseluruhan.
