Overcurrent Protection Relay
Overcurrent Protection Relay (OCR) adalah perangkat proteksi listrik yang mendeteksi dan merespons arus berlebih dalam sistem tenaga listrik. Fungsinya untuk mengisolasi bagian sistem yang mengalami gangguan hubung singkat atau beban lebih dengan memerintahkan pemutus daya (circuit breaker) untuk membuka.
Pengertian dan Prinsip Kerja

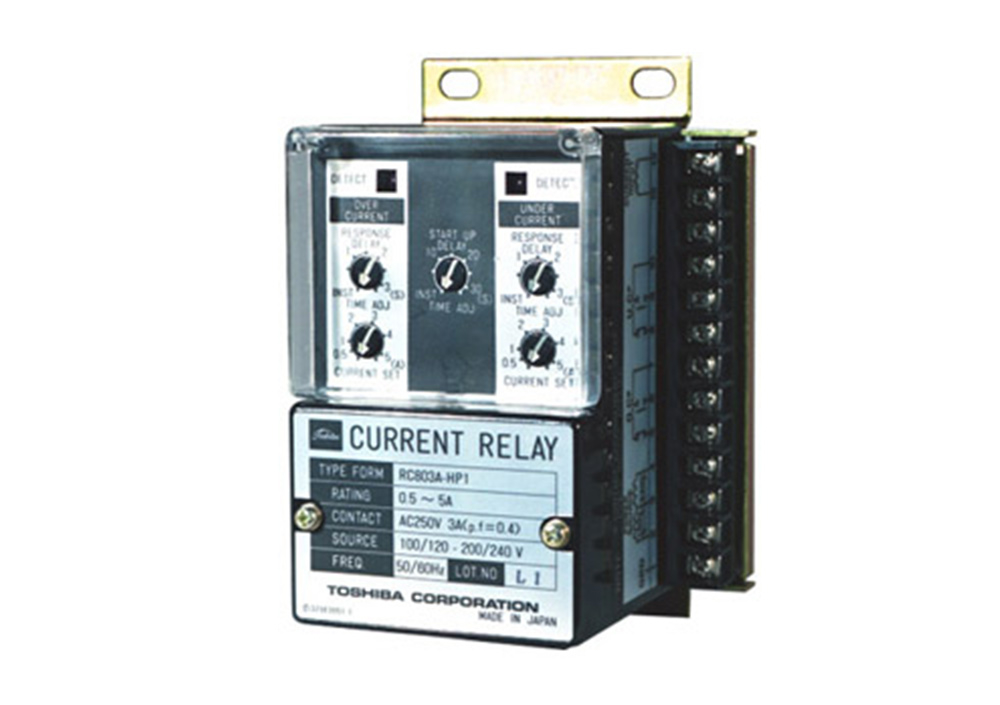

Overcurrent Protection Relay (OCR) atau Relai Proteksi Arus Lebih adalah komponen kunci dalam sistem proteksi listrik yang dirancang untuk melindungi peralatan tenaga listrik seperti generator, transformator, saluran transmisi, dan busbar dari kondisi arus yang melebihi nilai setting yang telah ditentukan. Gangguan yang menyebabkan arus berlebih ini dapat berupa hubung singkat (short circuit) antar fasa atau ke tanah, serta kondisi beban lebih (overload) yang berkelanjutan.
Prinsip kerjanya didasarkan pada pengukuran besaran arus listrik yang mengalir pada rangkaian yang dilindungi, biasanya melalui Current Transformer (CT). Ketika nilai arus yang terukur melebihi nilai setting dan dalam waktu yang telah ditentukan (time setting), relai akan memberikan sinyal trip ke circuit breaker (pemutus daya) untuk membuka dan mengisolasi bagian sistem yang terganggu dari sumber listrik. Tindakan ini mencegah kerusakan peralatan yang lebih parah, kebakaran, dan menjaga stabilitas sistem secara keseluruhan.
OCR dapat dikonfigurasi dengan berbagai karakteristik waktu, seperti instantaneous (tanpa tunda), definite time (tunda waktu tetap), atau inverse time (waktu trip berbanding terbalik dengan besarnya arus). Pemilihan karakteristik ini disesuaikan dengan koordinasi proteksi untuk memastikan hanya bagian sistem yang terganggu saja yang diisolasi, sementara bagian lain tetap beroperasi normal.
Penerapan dalam Sistem Ketenagalistrikan

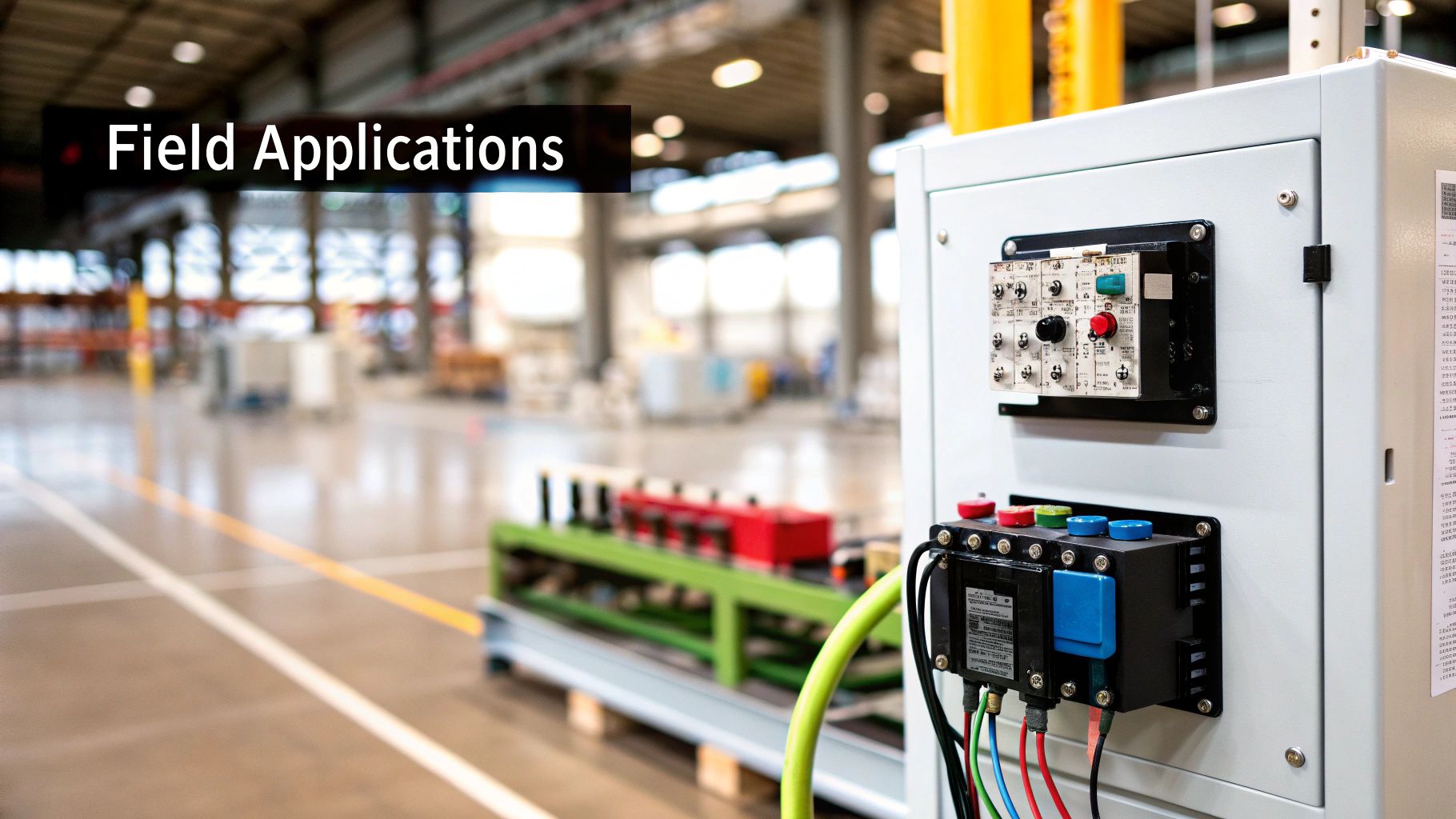

Dalam sistem pembangkit listrik, OCR digunakan untuk melindungi generator dari arus lebih yang dapat merusak belitan stator. Pada sistem transmisi dan distribusi, OCR berperan sebagai proteksi utama (main protection) atau cadangan (backup protection) untuk saluran udara (SUTT/SUTET) dan kabel bawah tanah. Relai ini juga sangat vital dalam melindungi transformator daya dari gangguan internal dan eksternal yang menyebabkan arus tidak normal.
Koordinasi antar OCR di berbagai level (generasi, transmisi, distribusi) adalah hal yang kritis. Misalnya, OCR di gardu induk distribusi harus memiliki waktu trip yang lebih cepat dibandingkan OCR di gardu induk transmisi yang memberinya suplai. Hal ini memastikan selektivitas, di mana gangguan di jaringan distribusi akan diisolasi oleh OCR di level distribusi tanpa menyebabkan trip-nya OCR di level transmisi yang akan memadamkan area lebih luas. Tanpa koordinasi yang baik, gangguan kecil dapat menyebabkan pemadaman luas (blackout).
Perkembangan teknologi telah mengubah OCR dari model elektromekanis menjadi digital/mikroprosesor. OCR digital menawarkan fleksibilitas tinggi dalam pengaturan, akurasi yang lebih baik, kemampuan komunikasi untuk SCADA (Supervisory Control and Data Acquisition), dan fitur diagnosis diri. Penerapannya mendukung keandalan dan keamanan operasional sistem ketenagalistrikan nasional yang dikelola oleh PLN dan entitas lain.
