Pengaman Arus Lebih

Pengaman Arus Lebih (Overcurrent Protection) adalah sistem proteksi listrik yang bekerja memutuskan rangkaian ketika mendeteksi arus melebihi nilai yang ditentukan. Fungsinya untuk mencegah kerusakan peralatan dan kebakaran akibat beban lebih atau hubung singkat.

Pengertian, Prinsip Kerja, dan Jenisnya

Pengaman Arus Lebih adalah perangkat atau sistem proteksi yang dirancang untuk mengisolasi bagian sistem tenaga listrik ketika arus yang mengalir melebihi nilai ambang batas yang telah ditetapkan. Batas ini bisa berupa nilai arus pengenal (rated current) peralatan atau setting proteksi. Kelebihan arus ini umumnya disebabkan oleh dua kondisi utama: beban lebih (overload), di mana arus melebihi kapasitas normal tetapi masih dalam orde yang sama, dan gangguan hubung singkat (short circuit), di mana arus naik sangat tinggi secara tiba-tiba akibat impedansi yang sangat rendah.

Close-up pemutus sirkuit (MCB) di panel listrik, menunjukkan posisi on/off.

Prinsip kerjanya berdasarkan hukum fisika, yaitu dengan memanfaatkan efek panas (thermal) dan elektromagnetik yang dihasilkan oleh arus listrik itu sendiri. Pada sekering (fuse), elemen logam akan meleleh dan putus akibat panas dari arus lebih. Pada pemutus sirkuit (circuit breaker) dengan trip unit thermal-magnetic, elemen bimetal bereaksi lambat terhadap beban lebih (prinsip thermal), sedangkan koil elektromagnetik bereaksi sangat cepat terhadap lonjakan arus hubung singkat (prinsip elektromagnetik).

Diagram teknis ilustrasi prinsip kerja pengaman arus lebih dalam sistem kelistrikan.

Jenis Pengaman Arus Lebih sangat beragam, disesuaikan dengan aplikasi dan level tegangan. Di level distribusi rumah tangga dan industri rendah, yang umum digunakan adalah Miniature Circuit Breaker (MCB), Molded Case Circuit Breaker (MCCB), dan sekering. Pada sistem transmisi dan gardu induk tegangan tinggi, digunakan pemutus sirkuit berteknologi tinggi seperti Vacuum Circuit Breaker (VCB) atau SF6 Circuit Breaker yang dikendalikan oleh relay proteksi arus lebih (Overcurrent Relay/OCR). Relay ini menerima sinyal dari Current Transformer (CT), memprosesnya, dan memberikan perintah trip ke circuit breaker.

Instalasi kabel listrik dengan sekering (fuse) sebagai pengaman arus lebih.

Sumber:

ESDM - Standar Sistem Proteksi

Penerapan dan Pentingnya dalam Sistem Ketenagalistrikan

Dalam keseluruhan sistem ketenagalistrikan, mulai dari pembangkit, transmisi, hingga distribusi, Pengaman Arus Lebih diterapkan secara berjenjang (zoning) dan selektif. Tujuannya agar hanya bagian sistem yang mengalami gangguan saja yang terisolasi, sementara bagian lain tetap beroperasi. Misalnya, gangguan pada satu feeder distribusi tidak boleh menyebabkan pemadaman di seluruh gardu induk. Selektivitas ini dicapai dengan mengatur setelan arus dan waktu tunda (time delay) antar perangkat proteksi yang terhubung secara seri, dari yang paling dekat dengan beban hingga ke sumber.

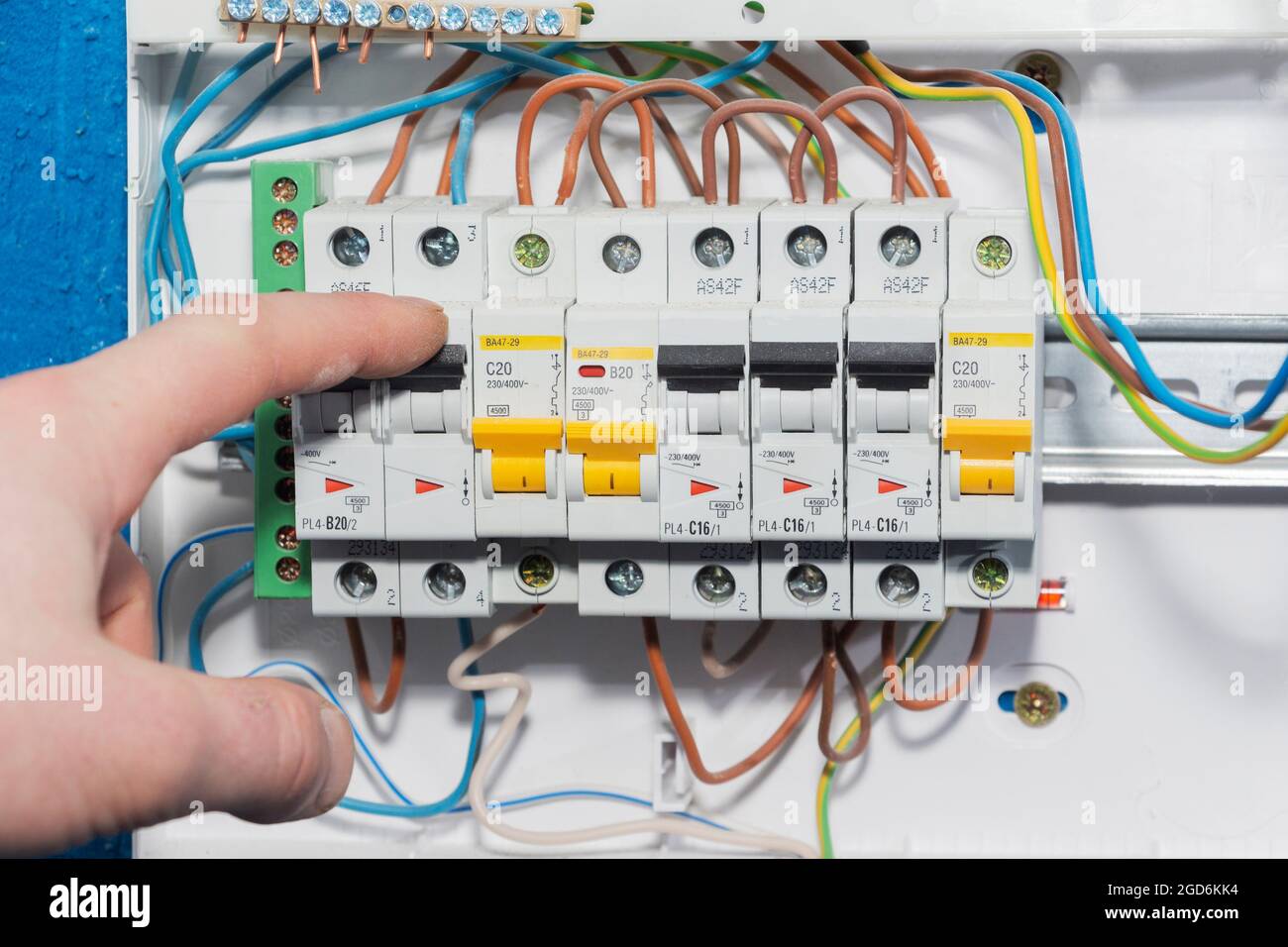

Panel distribusi listrik industri dengan berbagai jenis pengaman arus lebih terpasang.

Pada pembangkit listrik, proteksi arus lebih melindungi generator, transformator utama, dan busbar dari kondisi abnormal. Di sistem transmisi, ia menjadi proteksi cadangan (backup protection) untuk proteksi utama seperti diferensial atau distance relay. Sementara di jaringan distribusi dan instalasi konsumen, peranannya menjadi paling krusial sebagai garda terdepan untuk keselamatan. Pengaman ini mencegah kabel dan peralatan listrik menjadi terlalu panas, yang dapat merusak isolasi, memperpendek umur peralatan, dan menjadi pemicu kebakaran.

Tanpa sistem proteksi arus lebih yang andal, gangguan kecil seperti hubung singkat dapat berkembang menjadi gangguan besar yang mengancam stabilitas sistem secara keseluruhan, menyebabkan pemadaman luas (blackout), dan menimbulkan kerugian material serta potensi bahaya keselamatan yang sangat besar. Oleh karena itu, pemilihan, koordinasi, dan pemeliharaan perangkat pengaman arus lebih merupakan aspek fundamental dalam perencanaan dan operasi sistem tenaga listrik yang aman dan handal.
