Pengaman Diferensial Transformator

Pengaman Diferensial Transformator adalah sistem proteksi utama yang bekerja dengan membandingkan arus masuk dan keluar pada belitan transformator. Fungsinya adalah mendeteksi dan mengisolasi gangguan internal seperti hubung singkat antar belitan atau belitan ke tanah dengan sangat cepat dan selektif.

Pengertian dan Prinsip Kerja

Pengaman Diferensial Transformator (Differential Protection Relay) adalah skema proteksi utama yang dirancang khusus untuk melindungi generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">transformator tenaga, seperti yang digunakan di gardu induk pembangkit, transmisi, dan distribusi. Prinsip kerjanya berdasarkan Hukum Kirchhoff Pertama, di mana jumlah arus yang masuk harus sama dengan jumlah arus yang keluar pada suatu titik. Dalam konteks transformator, relay diferensial secara terus-menerus membandingkan besaran vektor arus pada sisi primer dan sisi sekunder transformator setelah dikompensasi perbandingan belitan dan pergeseran fasa.

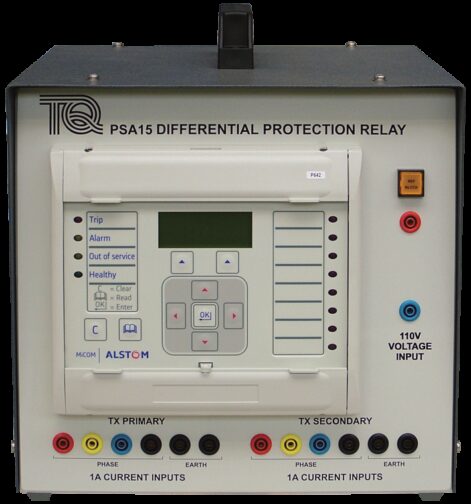

Close-up relay pengaman diferensial digital di panel kontrol transformator daya

Selama kondisi normal atau saat terjadi gangguan di luar zona proteksi (gangguan eksternal), jumlah vektor arus yang dibandingkan mendekati nol (balanced). Namun, jika terjadi gangguan internal di dalam zona proteksi yang ditentukan—misalnya hubung singkat antar lilitan, lilitan ke inti, atau flashover—maka akan terjadi ketidakseimbangan arus (differential current). Ketidakseimbangan ini melebihi setelan arus kerja (pick-up setting) dan waktu kerja (time delay) yang telah ditentukan, sehingga relay akan memberikan perintah trip untuk memutuskan pemutus daya (circuit breaker) di kedua sisi transformator, mengisolasi peralatan yang rusak dari sistem.

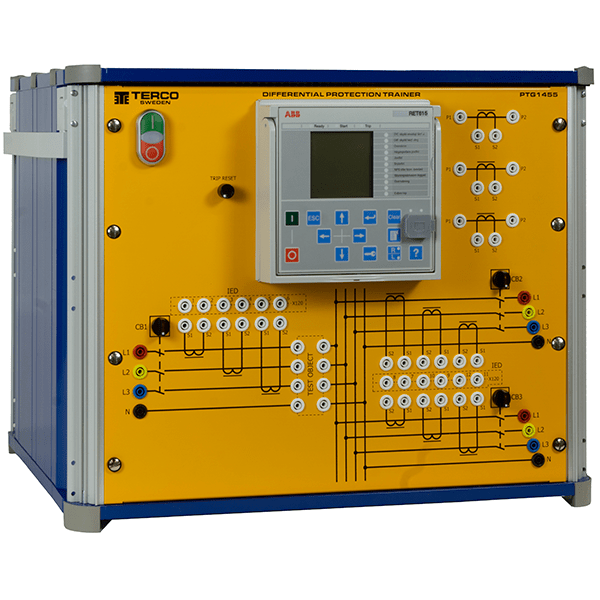

Diagram skema pengawatan pengaman diferensial transformator tiga fasa

Sumber:

ESDM - Standar Proteksi Sistem Tenaga Listrik

Pentingnya dan Penerapan dalam Sistem Ketenagalistrikan

Penerapan pengaman diferensial sangat kritis karena transformator tenaga merupakan aset yang mahal dan vital dalam penyaluran listrik. Gangguan internal yang tidak diisolasi dengan cepat dapat menyebabkan kerusakan transformator yang parah, kebakaran, dan gangguan luas pada stabilitas sistem kelistrikan. Proteksi diferensial terkenal sangat selektif karena hanya merespon gangguan di dalam zona yang dilindungi (area antara CT sisi primer dan sekunder), sehingga gangguan di luar zona tidak akan menyebabkan salah trip. Hal ini menjamin keandalan pasokan listrik dengan hanya mengisolasi bagian yang bermasalah.

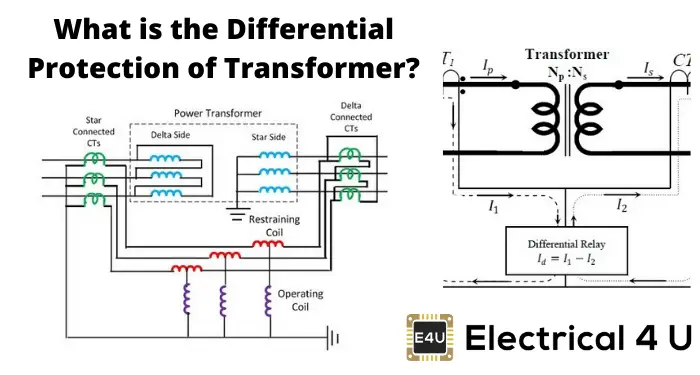

Pemasangan CT (current transformer) untuk proteksi diferensial pada trafo

Dalam implementasinya, sistem ini harus mengatasi tantangan seperti perbandingan belitan transformator yang tidak sama, pergeseran fasa (pada transformator delta-wye), arus hubung singkat awal yang tinggi (inrush current) saat transformator pertama kali dienergikan, dan perubahan tap (tap changer operation). Untuk mengatasinya, relay diferensial modern menggunakan kompensasi numerik dan karakteristik restrain (bias) yang canggih. Pengamanan ini merupakan lapisan proteksi pertama dan terpenting untuk transformator besar di pembangkit listrik, gardu induk transmisi PLN, dan instalasi industri, sering dikombinasikan dengan pengaman lain seperti Buchholz (untuk gangguan minyak) dan proteksi hubung tanah terbatas.

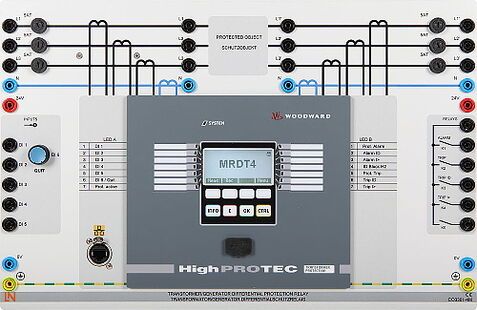

Panel kontrol gardu induk dengan relay diferensial yang terlihat jelas
