Rele Frekuensi Lebih

Rele Frekuensi Lebih (Over Frequency Relay) adalah perangkat proteksi yang berfungsi untuk mendeteksi dan mengisolasi bagian sistem tenaga listrik ketika frekuensi melebihi batas aman yang ditetapkan, guna mencegah kerusakan peralatan dan menjaga stabilitas sistem.

Pengertian, Prinsip Kerja, dan Fungsi

Rele Frekuensi Lebih adalah salah satu jenis rele proteksi yang bekerja berdasarkan parameter frekuensi listrik. Rele ini secara kontinu memantau frekuensi sistem (biasanya 50 Hz di Indonesia) dan akan memberikan perintah trip (pemutusan) ketika frekuensi yang terukur melebihi nilai setting (set point) yang telah ditentukan, misalnya 50,5 Hz atau 51 Hz. Tujuannya adalah untuk melindungi generator, motor, dan peralatan listrik lainnya yang dirancang beroperasi pada frekuensi nominal.

Close-up rele frekuensi lebih digital di panel kontrol listrik industri

Fungsi utama rele ini adalah menjaga stabilitas dan keamanan operasi sistem tenaga listrik. Frekuensi yang terlalu tinggi dapat mengindikasikan kondisi dimana daya yang dibangkitkan (supply) melebihi daya yang dikonsumsi oleh beban (demand). Kondisi ini sering terjadi saat terjadi pemutusan beban besar secara tiba-tiba (load rejection) sementara pembangkit masih menghasilkan daya yang besar. Tanpa proteksi, frekuensi lebih dapat menyebabkan kerusakan mekanis pada peralatan berputar seperti turbin dan generator karena kecepatan putar yang berlebih.

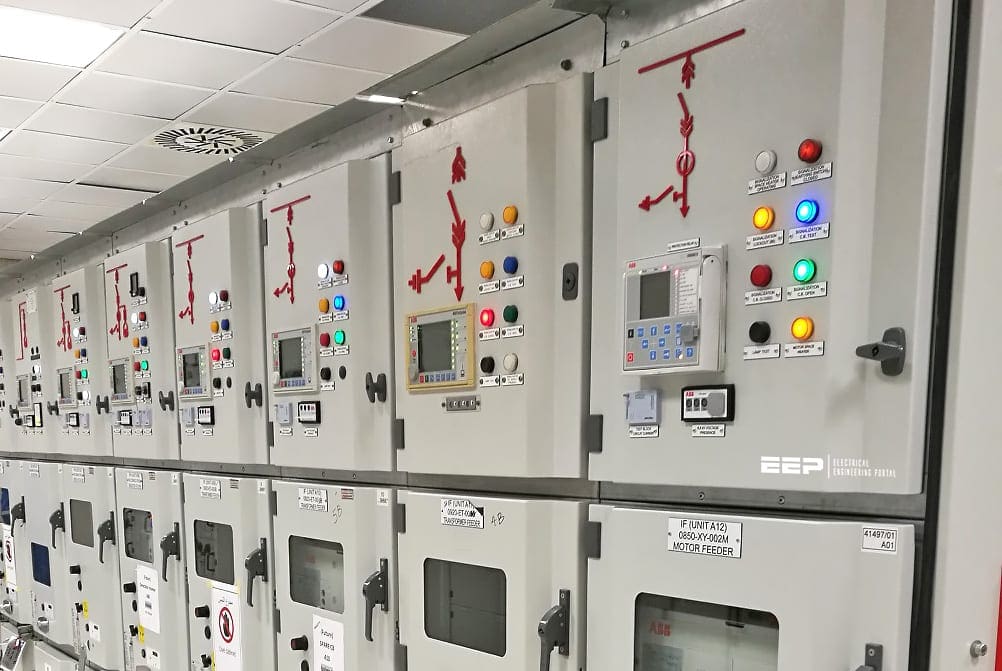

Panel proteksi gardu induk dengan beberapa rele frekuensi lebih terpasang

Rele frekuensi lebih biasanya dipasang di sisi pembangkit (generator) dan di beberapa titik penting pada sistem transmisi. Pada pembangkit, rele ini akan memerintahkan pemutusan generator dari sistem atau memerintahkan governor untuk mengurangi pembukaan katup turbin (pengurangan daya mekanik). Dengan demikian, keseimbangan antara daya mekanik input dan daya listrik output dapat dijaga, dan frekuensi sistem dikembalikan ke nilai nominal.

Diagram teknis rele frekuensi lebih dengan grafik respons terhadap overfrequency

Sumber:

PLN - Standardisasi Sistem Tenaga Listrik

Penerapan dan Koordinasi dalam Sistem Ketenagalistrikan

Dalam operasi sistem kelistrikan yang terintegrasi seperti di Indonesia, penerapan rele frekuensi lebih memerlukan koordinasi yang cermat. Setting waktu tunda (time delay) dan nilai frekuensi trip antar pembangkit dan area sistem harus diatur secara berjenjang (grading). Hal ini untuk mencegah trip secara serentak yang justru dapat menyebabkan kekurangan daya dan memicu frekuensi rendah (under frequency) setelahnya. Pembangkit dengan biaya operasi tinggi atau yang bukan sebagai penjaga beban puncak mungkin akan di-trip lebih dahulu.

Teknisi memeriksa setpoint rele frekuensi lebih di substation listrik

Rele ini juga berperan krusial dalam skema Load Shedding (pemadaman beban bertahap) otomatis. Saat frekuensi mulai naik melebihi ambang batas, selain mengatur pembangkit, sistem proteksi dapat diintegrasikan untuk memutus beban prioritas rendah secara otomatis guna menyeimbangkan kembali sistem. Ini adalah bagian dari sistem pengendalian frekuensi otomatis (Automatic Generation Control - AGC) dan Under Frequency Relay (UFR) atau Over Frequency Relay (OFR).

Standar kinerja dan setting rele frekuensi lebih diatur dalam standar nasional dan internasional, seperti IEEE C37.106, serta pedoman dari Kementerian ESDM dan PLN. Pemeliharaan dan pengujian rele ini secara berkala sangat penting untuk memastikan keandalan operasi sistem ketenagalistrikan secara keseluruhan, terutama dalam menghadapi gangguan dinamis yang dapat mengubah keseimbangan daya secara cepat.

Sumber:
