Ring Bus Configuration

Ring Bus Configuration adalah konfigurasi sistem bus tertutup berbentuk cincin yang menghubungkan beberapa peralatan listrik (seperti pemutus daya, transformator, dan saluran) untuk meningkatkan keandalan dan fleksibilitas pasokan listrik. Konfigurasi ini umum digunakan dalam gardu induk (substation) untuk memastikan kontinuitas pelayanan meskipun terjadi gangguan pada satu bagian sistem.

Pengertian, Prinsip Kerja, dan Komponen

Ring Bus Configuration, atau konfigurasi bus cincin, adalah suatu tata letak sistem pentanahan (bus) di gardu induk (substation) di mana rangkaian bus disusun membentuk loop atau cincin tertutup. Setiap peralatan utama, seperti pemutus daya (circuit breaker), dihubungkan di antara dua bus yang berdekatan, sehingga setiap bagian dari ring bus dilayani oleh dua pemutus daya. Prinsip dasarnya adalah menciptakan jalur ganda untuk aliran daya, sehingga jika satu segmen mengalami gangguan, segmen lainnya dapat tetap beroperasi dengan memutus bagian yang bermasalah dari ring.

Diagram skematik konfigurasi ring bus di gardu induk listrik

Konfigurasi ini terdiri dari komponen-komponen kunci seperti pemutus daya (circuit breaker) yang ditempatkan di setiap titik sambungan, pemisah (disconnecting switch) untuk isolasi, serta transformator dan saluran transmisi yang terhubung ke titik-titik tertentu pada ring. Keunggulan utamanya adalah setiap pemutus daya dapat diisolasi untuk perawatan tanpa perlu memadamkan seluruh sistem, karena daya dapat dialirkan melalui sisi lain dari ring. Hal ini memberikan fleksibilitas operasional yang tinggi dibandingkan konfigurasi bus tunggal (single bus).

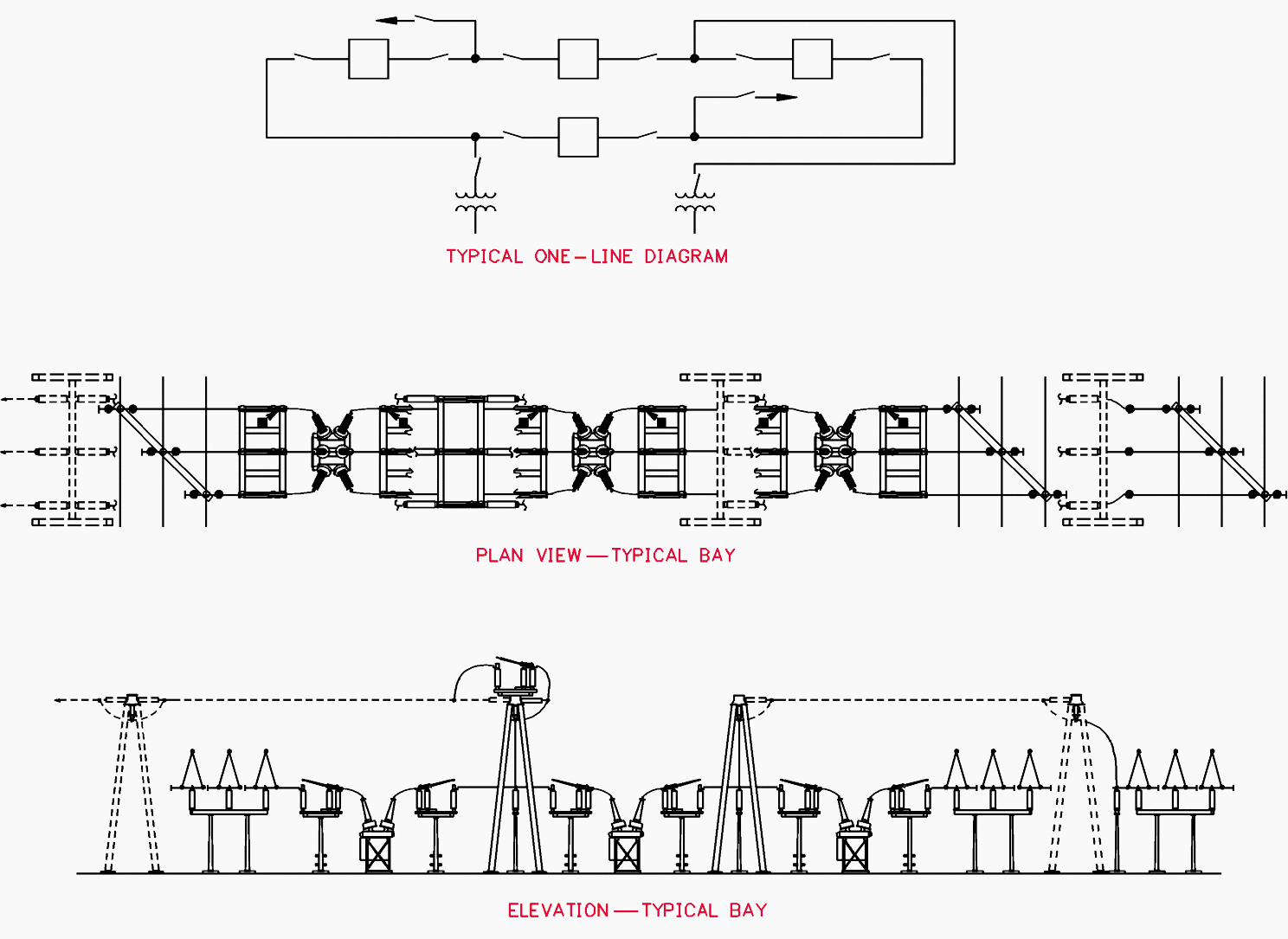

Pandangan udara gardu induk dengan konfigurasi bus tertutup melingkar

Sumber:

ESDM - Glosarium Sistem Tenaga Listrik

Keunggulan, Kekurangan, dan Aplikasi dalam Sistem Proteksi

Konfigurasi Ring Bus menawarkan beberapa keunggulan signifikan, terutama dalam hal keandalan (reliability) dan kontinuitas layanan. Gangguan pada salah satu pemutus daya atau bagian bus hanya akan menyebabkan pemadaman pada segmen yang terganggu saja, sementara bagian ring bus lainnya tetap berenergi. Selain itu, konfigurasi ini relatif ekonomis karena membutuhkan jumlah pemutus daya yang sama dengan jumlah sambungan (feeder), tidak seperti sistem bus ganda yang membutuhkan lebih banyak pemutus. Fleksibilitas dalam perawatan dan pengembangan sistem juga menjadi nilai tambah.

Close-up pemutus sirkuit dan isolator pada switchgear ring bus

Namun, konfigurasi ini memiliki kekurangan, seperti kompleksitas dalam pengoperasian dan proteksi. Skema proteksinya lebih rumit karena arus gangguan dapat mengalir dari dua arah. Perubahan konfigurasi (misalnya, membuka ring) selama operasi juga memerlukan prosedur yang hati-hati untuk menghindari pemadaman. Aplikasi utamanya adalah pada gardu induk dengan tingkat beban menengah hingga tinggi yang memprioritaskan keandalan, seperti pada sistem transmisi PLN dan gardu hubung (interconnection substation). Konfigurasi ini sering menjadi pilihan sebelum berkembang menjadi konfigurasi yang lebih kompleks seperti breaker-and-a-half.

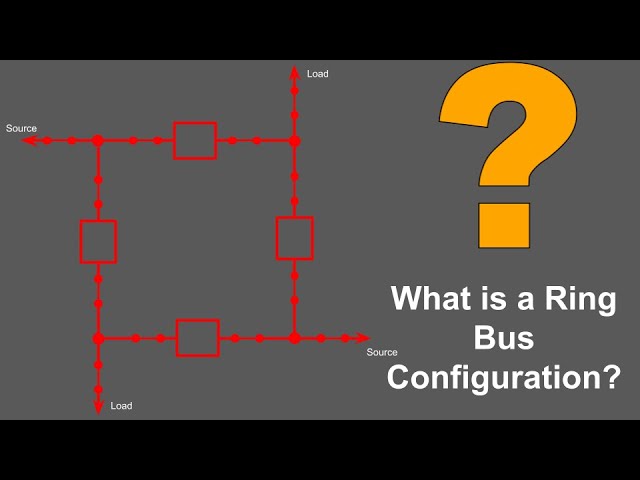

Panel kontrol dengan diagram satu garis konfigurasi ring bus

Sumber:
