Sag Konduktor Transmisi

Sag konduktor transmisi adalah jarak vertikal antara titik terendah kawat penghantar dengan garis lurus yang menghubungkan kedua titik gantungannya di tiang. Fungsi utamanya adalah untuk memastikan keamanan dan keandalan jaringan dengan mengakomodasi pemuaian termal dan beban mekanis.

Pengertian, Fungsi, dan Faktor Penentu Sag

Sag (lendutan) konduktor transmisi adalah fenomena teknis di mana kawat penghantar listrik tegangan tinggi tidak terpasang secara kencang lurus, melainkan sengaja dibiarkan melengkung atau melendung di antara dua tiang penyangga. Jarak vertikal antara titik terendah lengkungan tersebut dengan garis lurus imajiner yang menghubungkan kedua titik gantungan (attachment point) di puncak tiang inilah yang disebut sag. Nilai sag bukanlah cacat desain, melainkan parameter kritis yang sengaja dihitung dan ditetapkan dalam perencanaan jaringan transmisi.

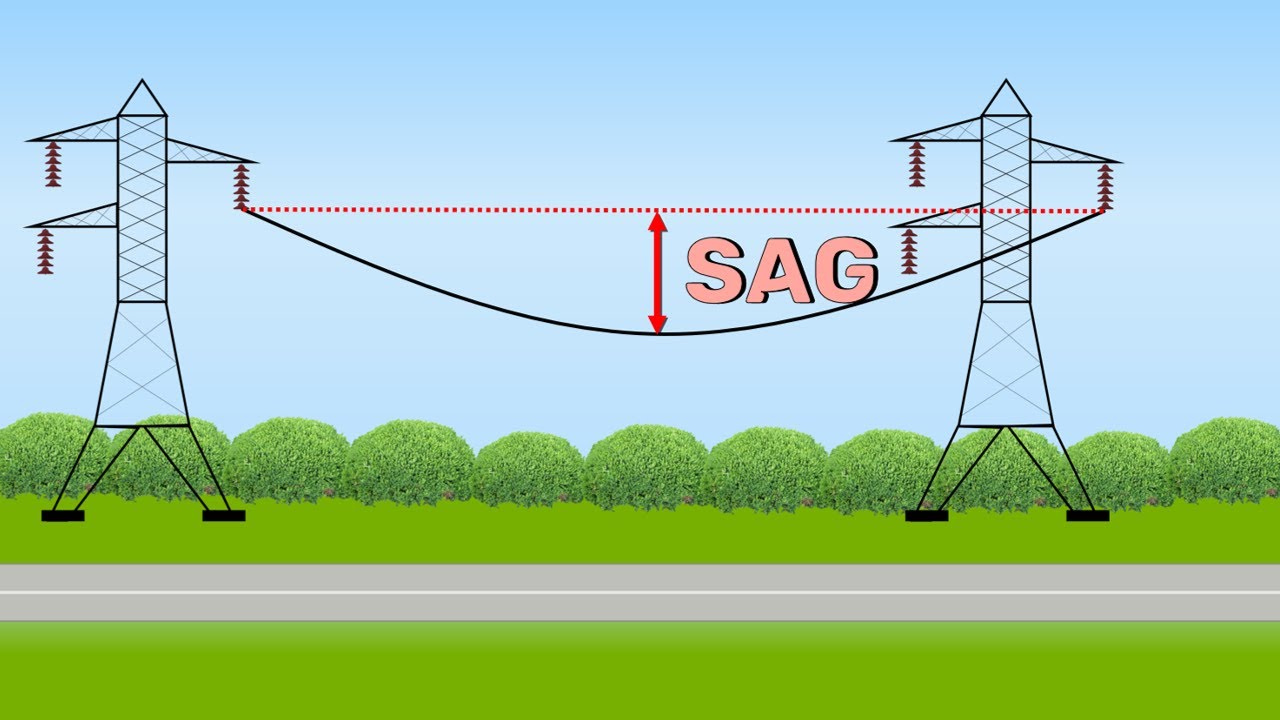

Sag konduktor transmisi dilihat dari bawah, melengkung di antara dua menara

Fungsi utama sag adalah untuk memberikan kelonggaran mekanis pada konduktor. Tanpa sag yang memadai, konduktor akan tegang seperti senar gitar. Ketika suhu udara turun (misalnya di malam hari), konduktor akan menyusut dan tarikannya meningkat drastis, berpotensi merusak insulator, tiang, atau bahkan memutuskan konduktor itu sendiri. Sebaliknya, sag yang berlebihan juga berbahaya karena dapat mengurangi jarak aman konduktor ke tanah atau objek di bawahnya, sehingga meningkatkan risiko gangguan dan sengatan listrik.

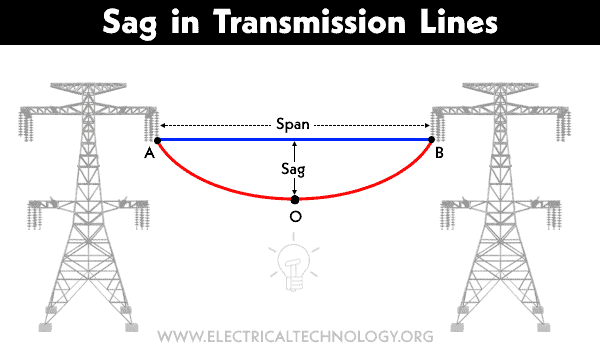

Close-up sambungan konduktor pada insulator rantai di menara transmisi

Nilai sag ditentukan oleh beberapa faktor utama. Faktor pertama adalah suhu: konduktor memuai saat panas (sag bertambah) dan menyusut saat dingin (sag berkurang). Faktor kedua adalah beban mekanis seperti tekanan angin dan lapisan es yang dapat menambah beban, sehingga memperbesar sag. Faktor ketiga adalah panjang bentangan (span) antar tiang; semakin panjang bentangan, sag akan semakin besar. Material dan ukuran konduktor (misalnya ACSR vs AAAC) juga mempengaruhi koefisien muai dan berat, sehingga memengaruhi perhitungan sag.

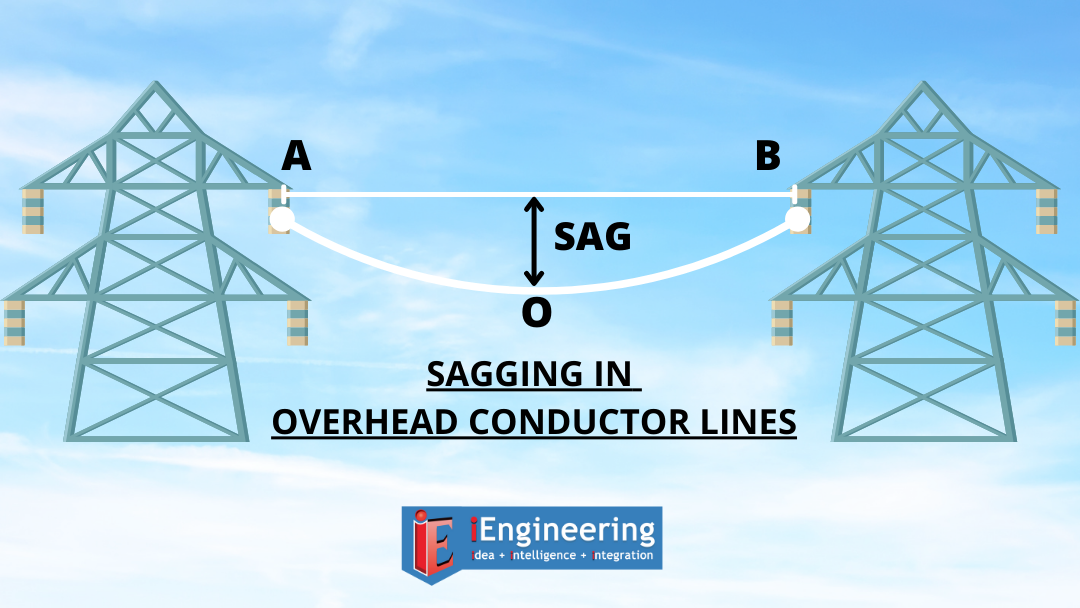

Pemandangan luas jalur transmisi dengan konduktor bersag melintasi lembah

Sumber:

Dampak dan Pengendalian Sag untuk Keandalan Sistem

Sag yang tidak terkendali dapat menimbulkan dampak serius terhadap keandalan dan keamanan sistem transmisi. Sag yang terlalu kecil (konduktor terlalu kencang) menyebabkan tegangan mekanis (tension) yang tinggi pada konduktor, tiang, dan perangkat gantungan. Hal ini mempercepat kelelahan material dan berisiko menyebabkan putusnya konduktor. Di sisi lain, sag yang terlalu besar berisiko menyebabkan flashover atau gangguan hubung singkat. Ini terjadi ketika konduktor yang melendung terlalu rendah mendekati objek konduktif di bawahnya seperti pohon, bangunan, atau tanah, sehingga jarak isolasi tidak lagi memadai dan terjadi loncatan listrik.

Diagram teknis ilustrasi sag konduktor dengan parameter jarak dan tinggi

Untuk mengendalikan sag dalam batas aman, perencanaan dan operasi jaringan transmisi menerapkan beberapa pendekatan. Dalam perencanaan, dilakukan perhitungan sag-tension chart yang memetakan hubungan antara suhu, beban, dan sag untuk berbagai skenario cuaca. Data ini menjadi acuan untuk menentukan tinggi tiang dan panjang bentangan. Dalam operasi, sistem pemantauan sag (sag monitoring system) menggunakan teknologi seperti Dynamic Line Rating (DLR) dengan sensor suhu dan tension untuk memantau kondisi real-time konduktor dan mengoptimalkan kapasitas angkut listrik tanpa melanggar batas sag aman.

Selain itu, penerapan konduktor berteknologi tinggi seperti High-Temperature Low-Sag (HTLS) conductor memungkinkan operasi pada suhu lebih tinggi tanpa menyebabkan sag berlebihan, sehingga meningkatkan kapasitas transmisi. Pemeliharaan rutin seperti pemangkasan vegetasi di bawah saluran (right of way) juga merupakan tindakan kritis untuk menjaga jarak aman meskipun sag berfluktuasi. Dengan pengendalian yang tepat, sag menjadi parameter yang memastikan keseimbangan antara kekuatan mekanis, kapasitas termal, dan keselamatan operasi jaringan listrik.

Sumber:
