Short Circuit Ratio

Short Circuit Ratio (SCR) adalah rasio antara daya hubung singkat sistem di titik interkoneksi dengan daya pengenal generator. SCR berfungsi sebagai indikator kekuatan sistem kelistrikan dan stabilitas tegangan pada interkoneksi pembangkit.

Pengertian dan Perhitungan Short Circuit Ratio

Short Circuit Ratio (SCR) merupakan parameter kunci dalam analisis sistem tenaga listrik, khususnya pada interkoneksi pembangkit skala besar seperti PLTU atau PLTA ke sistem transmisi. SCR didefinisikan secara matematis sebagai rasio antara daya hubung singkat tiga fasa (dalam MVA) pada titik sambung common coupling (PCC) atau bus tempat generator terhubung, dengan daya pengenal (rated) generator sinkron itu sendiri (dalam MVA). Nilai SCR yang tinggi menunjukkan bahwa sistem transmisi relatif 'kuat' atau 'kaku' dibandingkan dengan kapasitas generator.

Diagram teknis rasio hubung singkat (SCR) pada sistem tenaga listrik

Perhitungan SCR dilakukan dengan rumus: SCR = S_sc / S_gen, di mana S_sc adalah daya hubung singkat sistem pada titik interkoneksi, dan S_gen adalah daya pengenal generator. Sebagai contoh, jika daya hubung singkat di bus transmisi adalah 5000 MVA dan sebuah generator dengan daya 500 MVA terhubung ke bus tersebut, maka SCR untuk generator tersebut adalah 10. Nilai ini memberikan gambaran awal tentang kemampuan sistem dalam 'menahan' gangguan dari generator dan mempertahankan stabilitas tegangan. SCR sering dikaitkan dengan konsep Impedance Ratio, di mana SCR ≈ 1 / (Impedance Ratio).

Close-up panel kontrol generator sinkron di pembangkit listrik

Sumber:

IEEE Standard 1204-1997

Pentingnya SCR dalam Stabilitas Sistem dan Operasi Pembangkit

Dalam konteks operasi sistem ketenagalistrikan, SCR memiliki implikasi langsung terhadap stabilitas tegangan dan performa pengendalian generator. Sistem dengan SCR tinggi (umumnya >3) dianggap kuat, di mana tegangan pada bus interkoneksi cenderung stabil dan tidak mudah berfluktuasi akibat perubahan operasi generator tunggal. Hal ini memudahkan pengaturan daya reaktif dan tegangan. Sebaliknya, sistem dengan SCR rendah (misalnya <2) dianggap lemah, di mana pengoperasian generator dapat menyebabkan perubahan tegangan yang signifikan, memerlukan strategi kontrol yang lebih canggih, dan berpotensi menimbulkan masalah stabilitas.

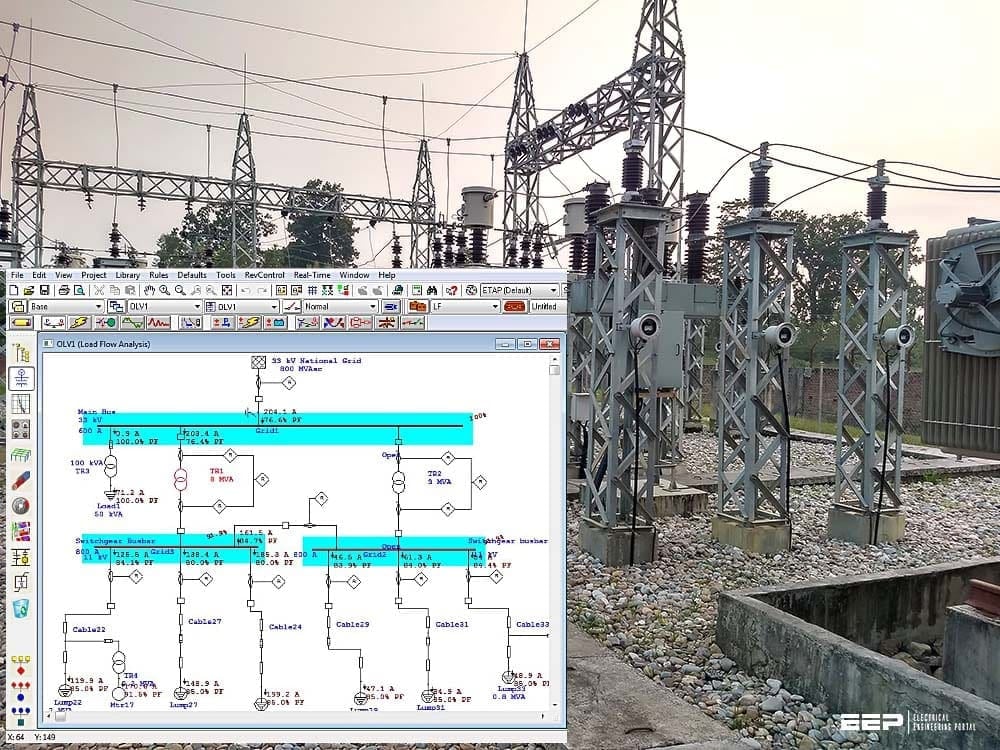

Instalasi gardu induk dengan transformator daya dan pemutus sirkuit

SCR rendah menjadi tantangan utama dalam integrasi pembangkit terbarukan skala besar (seperti PLTB di daerah terpencil) ke dalam jaringan yang secara inherent lemah. Generator pada jaringan lemah (Low SCR) lebih rentan terhadap gangguan, memerlukan kemampuan Fault Ride-Through (FRT) yang lebih ketat, dan dapat membutuhkan tambahan peralatan seperti SVC atau STATCOM untuk memperkuat jaringan. PLN sebagai operator sistem perlu mempertimbangkan nilai SCR dalam studi kelayakan interkoneksi pembangkit baru untuk memastikan keandalan dan stabilitas sistem secara keseluruhan. Pemahaman SCR juga krusial dalam setting proteksi untuk memastikan koordinasi proteksi yang tepat antara proteksi generator dan proteksi sistem transmisi.

Engineer menganalisis stabilitas grid pada layar kontrol sistem tenaga

Sumber:
