Silica Gel Breather

Silica Gel Breather adalah perangkat yang berisi butiran silica gel, dipasang pada peralatan listrik berinsulasi minyak seperti transformator untuk menjaga kualitas minyak isolasi dengan menyerap kelembaban dari udara yang masuk saat peralatan 'bernapas'.

Pengertian, Prinsip Kerja, dan Fungsi Utama

Silica Gel Breather, atau sering disebut pernapasan silica gel, adalah komponen protektif yang umum ditemukan pada transformator daya, reaktor, dan peralatan listrik berinsulasi minyak (oil-filled) lainnya. Perangkat ini dipasang pada ujung pipa pernapasan (breather pipe) tangki peralatan tersebut. Fungsi utamanya adalah sebagai filter udara yang masuk dan keluar dari tangki minyak isolasi selama siklus 'bernapas' peralatan. Siklus ini terjadi ketika minyak isolasi memuai karena panas beban dan menyusut saat dingin, menyebabkan udara masuk dan keluar dari tangki.

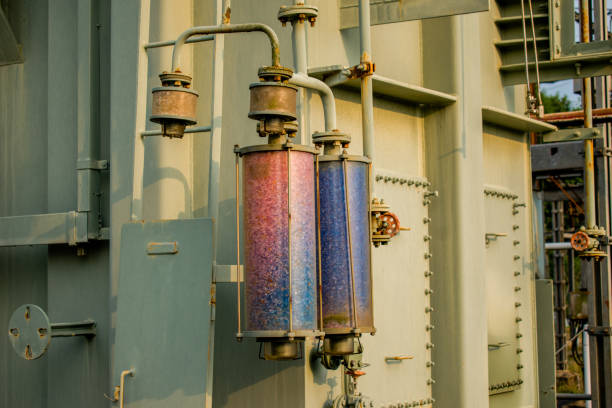

Close-up silica gel breather pada transformator daya bertegangan tinggi

Prinsip kerjanya memanfaatkan sifat higroskopis (penyerap kelembaban) dari butiran silica gel yang terkandung di dalamnya. Ketika udara luar yang lembab terhisap masuk ke dalam tangki transformator saat minyak menyusut, udara tersebut harus melewati tabung breather yang berisi silica gel. Silica gel akan menyerap uap air dari udara tersebut sebelum udara mencapai ruang udara (air conservator) di atas minyak isolasi. Dengan demikian, kelembaban yang dapat mencemari dan menurunkan kekuatan isolasi minyak serta mempercepat penuaan minyak dapat dicegah.

Breather transformator dengan gel silika biru dan indikator kelembapan

Fungsi utama Silica Gel Breather adalah melindungi integritas dielektrik dari minyak isolasi. Kelembaban adalah musuh utama bagi sistem isolasi cair karena dapat menurunkan tegangan tembus (breakdown voltage) minyak secara signifikan. Selain itu, udara yang kering dan bersih juga mencegah korosi pada bagian dalam tangki. Indikator visual dari kinerja breather adalah perubahan warna silica gel dari biru (kering) menjadi merah muda (lembab), yang memberi sinyal kepada petugas pemeliharaan untuk segera melakukan regenerasi atau penggantian silica gel.

Instalasi breather silika gel di gardu induk dengan latar belakang trafo

Sumber:

ESDM - Pengelolaan Aset Transformator

Pentingnya dalam Sistem Transmisi dan Pemeliharaan

Dalam konteks sistem transmisi dan distribusi tenaga listrik, keandalan transformator adalah hal kritis. Transformator merupakan aset mahal dan titik vital dalam jaringan. Kegagalan isolasi pada transformator dapat menyebabkan pemadaman luas dan kerugian ekonomi yang besar. Silica Gel Breather, meskipun terlihat sederhana, memainkan peran preventif yang sangat penting dalam program pemeliharaan berbasis kondisi (condition-based maintenance) untuk memperpanjang usia pakai transformator dan mencegah gangguan yang tidak direncanakan.

Diagram teknik pernapasan (breather) transformator dengan filter silika gel

Pemeliharaan rutin pada breather termasuk dalam checklist standar operasi PLN dan perusahaan pembangkit. Aktivitas ini meliputi pemeriksaan visual warna silica gel, memastikan tidak ada sumbatan pada tabung, penggantian atau regenerasi silica gel yang telah jenuh, serta pengecekan level minyak pada breather itu sendiri (jika ada). Breather modern sering dilengkapi dengan indikator warna yang jelas dan wadah silica gel yang mudah dilepas untuk perawatan. Dalam lingkungan dengan kelembaban udara sangat tinggi, peran breather menjadi semakin krusial.

Selain pada transformator gardu induk, silica gel breather juga diterapkan pada peralatan lain seperti bushing, beberapa jenis circuit breaker berisi minyak, dan tangki konservator pada peralatan high-voltage. Penggunaannya adalah standar praktik terbaik dalam industri ketenagalistrikan global. Dengan menjaga minyak isolasi tetap kering dan bersih, sistem proteksi internal peralatan seperti relay Buchholz dan relay tekanan dapat berfungsi dengan lebih akurat, karena tidak terpicu oleh kondisi degradasi minyak yang disebabkan oleh kontaminasi kelembaban.

Sumber:
