Sistem Pentanahan Gardu
Sistem pentanahan gardu adalah sistem pengaman yang menghubungkan bagian-bagian peralatan listrik ke bumi (ground) untuk melindungi personel, peralatan, dan memastikan kerja sistem proteksi. Fungsinya meliputi pengamanan dari sengatan listrik, stabilisasi tegangan, dan penyaluran arus gangguan ke bumi.
Pengertian, Komponen, dan Prinsip Kerja

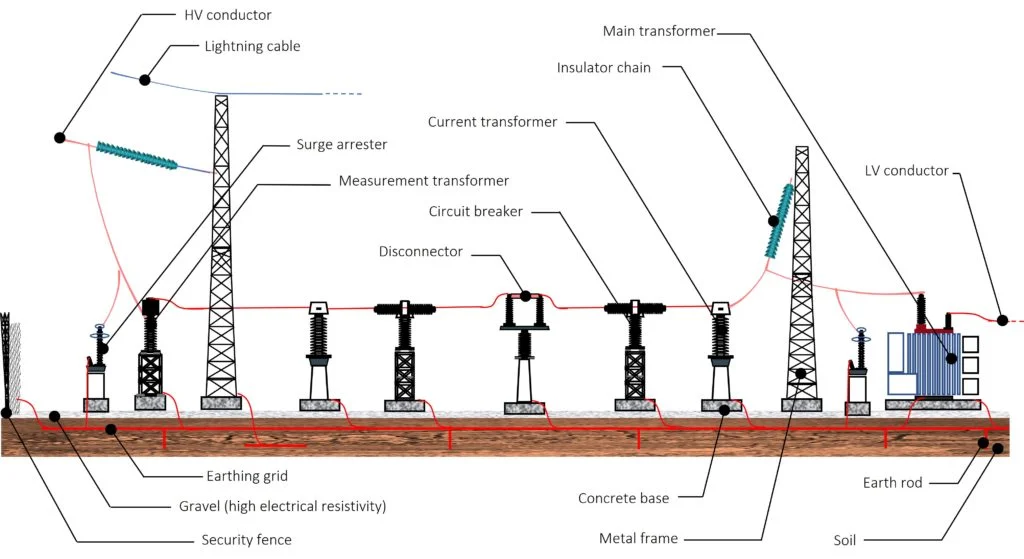

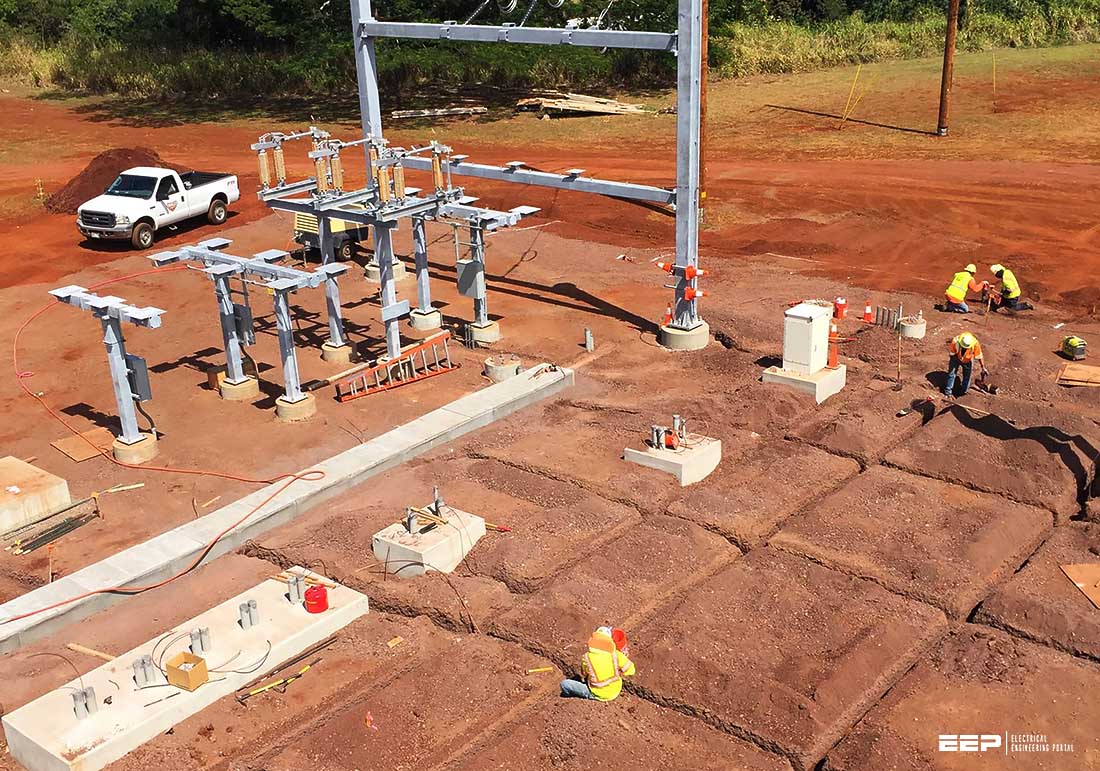

Sistem pentanahan gardu (grounding system) adalah suatu instalasi yang dirancang untuk menghubungkan bagian-bagian konduktif dari peralatan listrik di gardu induk, gardu distribusi, atau gardu hubung ke elektroda bumi. Tujuannya adalah menciptakan jalur berimpedansi rendah untuk mengalirkan arus gangguan (seperti hubung singkat ke tanah atau sambaran petir) dengan aman ke dalam tanah, sehingga mencegah timbulnya tegangan berbahaya pada bodi peralatan.

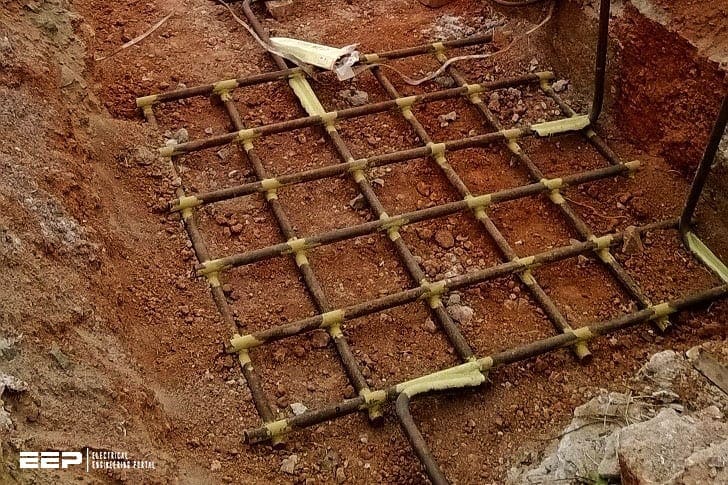

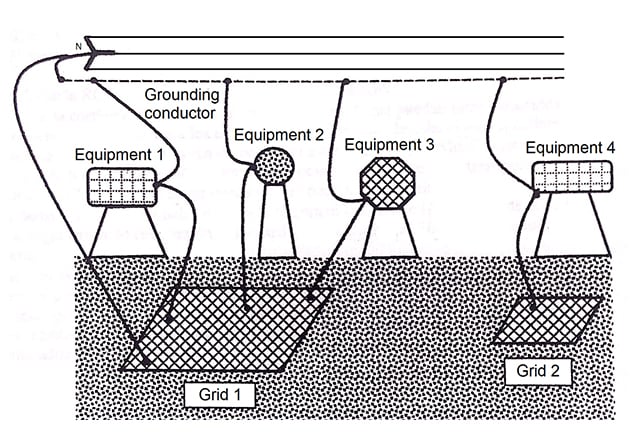

Komponen utama sistem ini meliputi: konduktor pentanahan (kabel tembaga telanjang atau berisolasi), elektroda pentanahan (batang tembaga, pelat, atau grid), penghubung (clamp/lugs), dan sistem bonding yang menyatukan semua titik pentanahan. Prinsip kerjanya didasarkan pada hukum Ohm (V=IR); dengan membuat resistansi kontak ke bumi sekecil mungkin, tegangan yang timbul pada bodi peralatan saat terjadi gangguan akan turun ke level yang aman bagi manusia.
Terdapat dua jenis pentanahan utama dalam gardu: pentanahan peralatan (equipment grounding) untuk pengamanan personel, dan pentanahan sistem (system grounding) yang berkaitan dengan titik netral transformator (misalnya ditanahkan langsung, melalui tahanan, atau melalui reaktor). Pemilihan jenis ini sangat mempengaruhi besarnya arus gangguan dan koordinasi proteksi.
Fungsi, Pentingnya, dan Standar
Fungsi utama sistem pentanahan gardu adalah: (1) Keselamatan Manusia: Mencegah sengatan listrik dengan memastikan bodi peralatan yang tersentuh tidak bertegangan tinggi saat terjadi gangguan isolasi. (2) Kerja Sistem Proteksi: Menyediakan jalur balik arus gangguan agar perangkat proteksi (seperti relay dan pemutus daya) dapat mendeteksi dan memutuskan gangguan dengan cepat. (3) Stabilitas Sistem: Menstabilkan tegangan sistem selama operasi normal dan transien, serta melindungi peralatan dari lonjakan tegangan akibat petir atau surja hubung.
Tanpa sistem pentanahan yang memadai, arus gangguan tidak memiliki jalur aman ke bumi dan akan mencari jalur lain melalui tubuh personel atau merusak isolasi peralatan. Hal ini dapat menyebabkan kebakaran, kerusakan peralatan mahal (seperti transformator dan switchgear), serta pemadaman listrik yang luas. Oleh karena itu, resistansi pentanahan harus diukur secara berkala dan dijaga di bawah nilai ambang yang ditetapkan standar.
Standar teknis yang mengatur sangat ketat, terutama untuk gardu dengan tegangan tinggi. Standar nasional Indonesia mengacu pada PUIL dan standar internasional seperti IEEE Std 80 (Guide for Safety in AC Substation Grounding). Perancangannya melibatkan perhitungan kompleks seperti tegangan sentuh, tegangan langkah, dan potensi tanah untuk memastikan keamanan bahkan saat arus gangguan terbesar mengalir. PLN sebagai operator sistem ketenagalistrikan nasional memiliki spesifikasi teknis sendiri yang wajib dipatuhi dalam pembangunan gardu.
