Skema Proteksi Saluran

Pengertian, Prinsip Dasar, dan Tujuan

Skema Proteksi Saluran merujuk pada rangkaian perangkat dan logika pengendalian yang dirancang khusus untuk melindungi saluran transmisi dan distribusi tenaga listrik dari berbagai kondisi abnormal. Sistem ini berfungsi sebagai 'sistem imun' jaringan, yang secara terus-menerus memantau parameter listrik seperti arus, tegangan, frekuensi, dan fasa. Ketika terjadi penyimpangan di luar batas normal—misalnya akibat sambaran petir, pohon tumbang, atau kerusakan isolator—skema proteksi harus dapat mengidentifikasi lokasi gangguan secara selektif dan memerintahkan pemutus tenaga (circuit breaker) untuk membuka guna mengisolasi bagian jaringan yang terganggu.

Tujuan utamanya adalah meminimalkan dampak gangguan dengan memisahkan bagian sistem yang rusak secepat mungkin, sehingga mencegah meluasnya gangguan ke area yang sehat, melindungi aset fisik (seperti trafo dan kabel) dari kerusakan termal dan mekanis akibat arus gangguan yang besar, serta menjaga stabilitas dan kontinuitas pasokan listrik secara keseluruhan. Prinsip dasar yang harus dipenuhi adalah keandalan (reliability), yang mencakup ketepatan kerja (dependability) dan ketepatan tidak bekerja (security), selektivitas, kecepatan, serta sensitivitas. Tanpa skema proteksi yang handal, gangguan kecil dapat bereskalasi menjadi pemadaman luas (blackout).

Komponen, Jenis, dan Penerapan

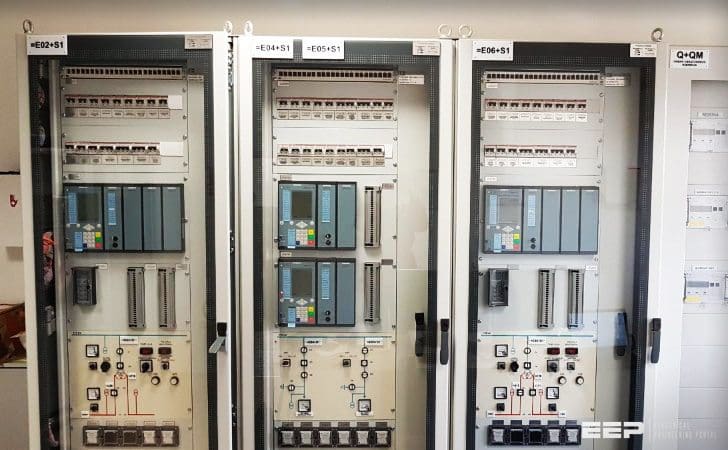

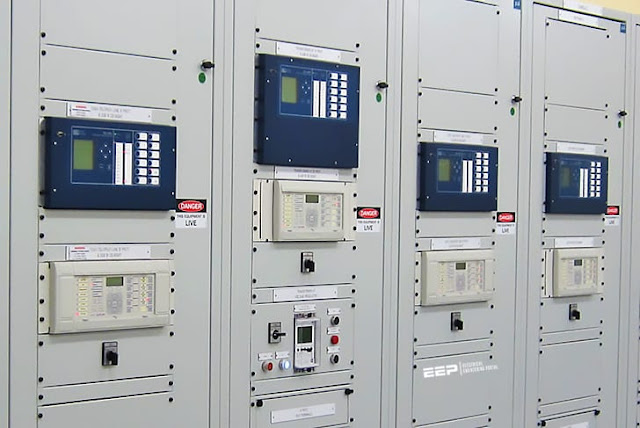

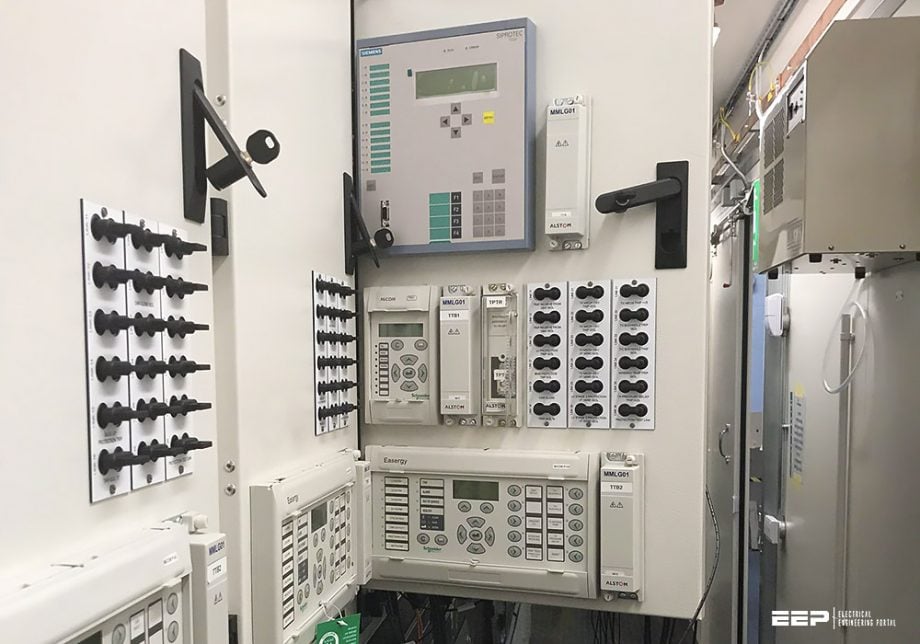

Skema proteksi saluran dibangun dari beberapa komponen utama yang bekerja secara terintegrasi. Komponen kunci tersebut meliputi: Transduser (CT untuk arus dan VT untuk tegangan) yang berfungsi sebagai 'indra' untuk mengambil sinyal kondisi sistem, Relay Proteksi sebagai 'otak' yang menganalisis sinyal dan mengambil keputusan berdasarkan setelan (setting) yang telah diprogram, Circuit Breaker sebagai 'tangan' yang melaksanakan perintah buka/tutup, serta Sistem Komunikasi dan Battery Backup yang menjamin operasi dan koordinasi antar perangkat. Relay proteksi modern umumnya berbasis mikroprosesor (numerical relay) yang mampu menjalankan beberapa fungsi proteksi sekaligus seperti overcurrent, distance (impedansi), dan differential protection.

Pemilihan jenis skema proteksi sangat bergantung pada tingkat tegangan, konfigurasi jaringan, dan tingkat kepentingan saluran. Untuk saluran distribusi tegangan menengah (20 kV), skema proteksi arus lebih (overcurrent) dan gangguan tanah (earth fault) adalah yang paling umum. Sementara untuk saluran transmisi tegangan tinggi dan ekstra tinggi (150 kV ke atas), skema proteksi jarak (distance protection) menjadi andalan karena memiliki sifat selektif dan dapat melindungi sebagian (zona) tertentu dari saluran. Skema proteksi diferensial (pilot protection) yang menggunakan sinyal komunikasi antara kedua ujung saluran juga sering diterapkan untuk proteksi utama karena kecepatan dan akurasinya yang tinggi dalam mengisolasi gangguan internal.

Penerapannya di Indonesia, seperti pada jaringan milik PLN, memerlukan koordinasi yang ketat antara berbagai tingkat proteksi (primer dan backup) dan antar gardu induk. Standar dan setelan proteksi harus mengacu pada Grid Code yang berlaku untuk menjamin keselarasan operasi sistem interkoneksi. Pemeliharaan dan pengujian rutin terhadap seluruh komponen skema proteksi merupakan aktivitas kritis untuk memastikan kesiap-siagaan sistem dalam menghadapi gangguan yang dapat terjadi kapan saja.
