String Isolator Suspensi

String Isolator Suspensi adalah rangkaian beberapa cangkir isolator porselen atau komposit yang dirangkai seri dan digantungkan pada menara atau tiang transmisi. Fungsinya untuk menyangga konduktor (kabel fasa) secara mekanis sekaligus mengisolasi secara elektrik dari struktur tiang yang dibumikan.

Pengertian, Fungsi, dan Prinsip Kerja

String Isolator Suspensi merupakan komponen kritis dalam sistem transmisi dan distribusi listrik tegangan tinggi (SUTT/SUTET). Secara fisik, ia terdiri dari beberapa unit isolator disk (berbentuk seperti cangkir) yang dihubungkan secara mekanis oleh sambungan logam (pin dan clevis) membentuk rantai (string). Rantai ini kemudian digantungkan pada cross-arm menara transmisi, dengan konduktor digantungkan pada ujung bawahnya.

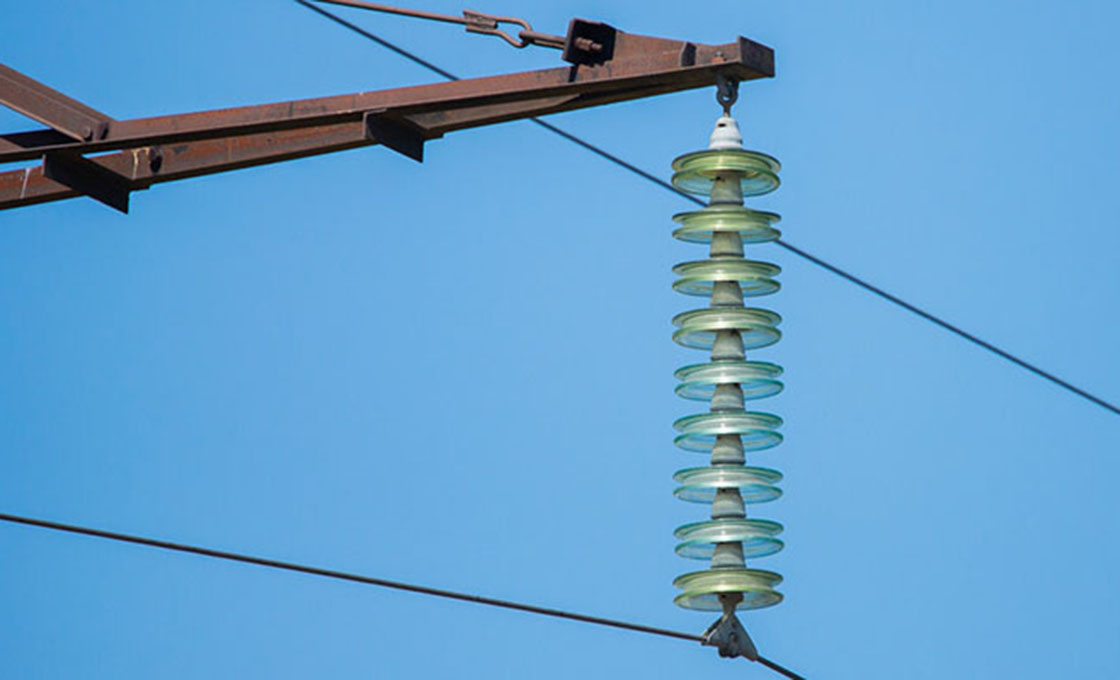

String isolator suspensi pada menara transmisi tegangan tinggi, latar langit biru

Fungsi utamanya adalah ganda: pertama, menahan beban mekanis dari berat konduktor itu sendiri serta beban tambahan seperti angin dan es. Kedua, dan yang paling penting, menyediakan jarak isolasi (creepage distance) yang cukup untuk mencegah terjadinya flashover atau loncatan listrik dari konduktor bertegangan tinggi ke menara yang dibumikan. Dengan merangkai beberapa cangkir secara seri, tegangan sistem yang sangat tinggi didistribusikan merata di sepanjang string.

Close-up unit piringan isolator keramik atau komposit dalam string

Prinsip kerjanya memanfaatkan sifat dielektrik material isolator (biasanya porselen, gelas, atau silikon komposit) dan geometri cangkirnya. Setiap cangkir memiliki permukaan bawah (underside) yang dirancang untuk tetap kering atau memiliki lekukan yang memutus jalur aliran arus bocor. Jika satu cangkir rusak, hanya cangkir tersebut yang perlu diganti, bukan seluruh string, sehingga lebih ekonomis dan mudah dalam perawatan.

Pekerja instalasi memasang string isolator suspensi di gardu induk

Sumber:

Jenis, Aplikasi, dan Pentingnya dalam Proteksi Sistem

Berdasarkan materialnya, String Isolator Suspensi terbagi menjadi tiga jenis utama: Isolator Porselen (konvensional, tahan lama, tetapi berat), Isolator Gelas (memiliki kekuatan dielektrik tinggi dan memudahkan inspeksi visual karena retak akan menghancurkan cangkir), dan Isolator Komposit (terbuat dari inti serat gelas dan selubung silikon, ringan, hydrophobicity tinggi, serta tahan polusi). Pemilihan jenis ini disesuaikan dengan kondisi lingkungan, tingkat polusi, dan tegangan sistem.

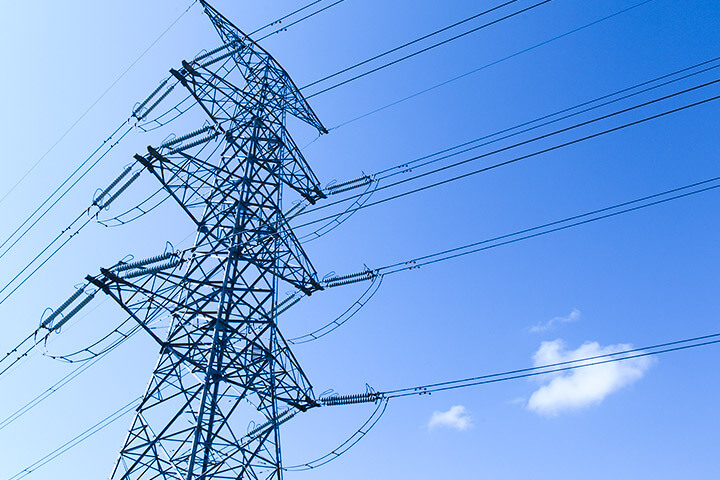

String isolator ganda (V-string) pada saluran transmisi, tampak samping

Aplikasi utamanya adalah pada saluran transmisi tegangan tinggi (≥ 70 kV) dan ekstra tinggi. Ia digunakan pada tipe menara suspensi (bukan tipe tarikan/sudut yang ekstrem). Untuk menara di tikungan atau sudut, digunakan string ganda (double atau multiple string) untuk menahan gaya tarik lateral yang lebih besar. Pada sistem yang sama, seringkali digunakan V-String untuk mengurangi ayunan konduktor.

Dalam konteks proteksi sistem, string isolator berperan sebagai garis pertahanan pertama untuk menjaga keandalan (reliability) penyaluran daya. Isolator yang terpelihara dengan baik mencegah gangguan tanah (ground fault) yang dapat memicu pemadaman. Performanya sangat dipengaruhi oleh kondisi lingkungan seperti polusi industri, garam laut, atau kelembaban tinggi yang dapat menyebabkan flashover. Oleh karena itu, pemilihan jenis isolator yang tepat, pemasangan jumlah cangkir yang memadai (sesuai tingkat polusi dan tegangan), serta pembersihan rutin merupakan aspek proteksi yang vital untuk mencegah blackout.

Sumber:
